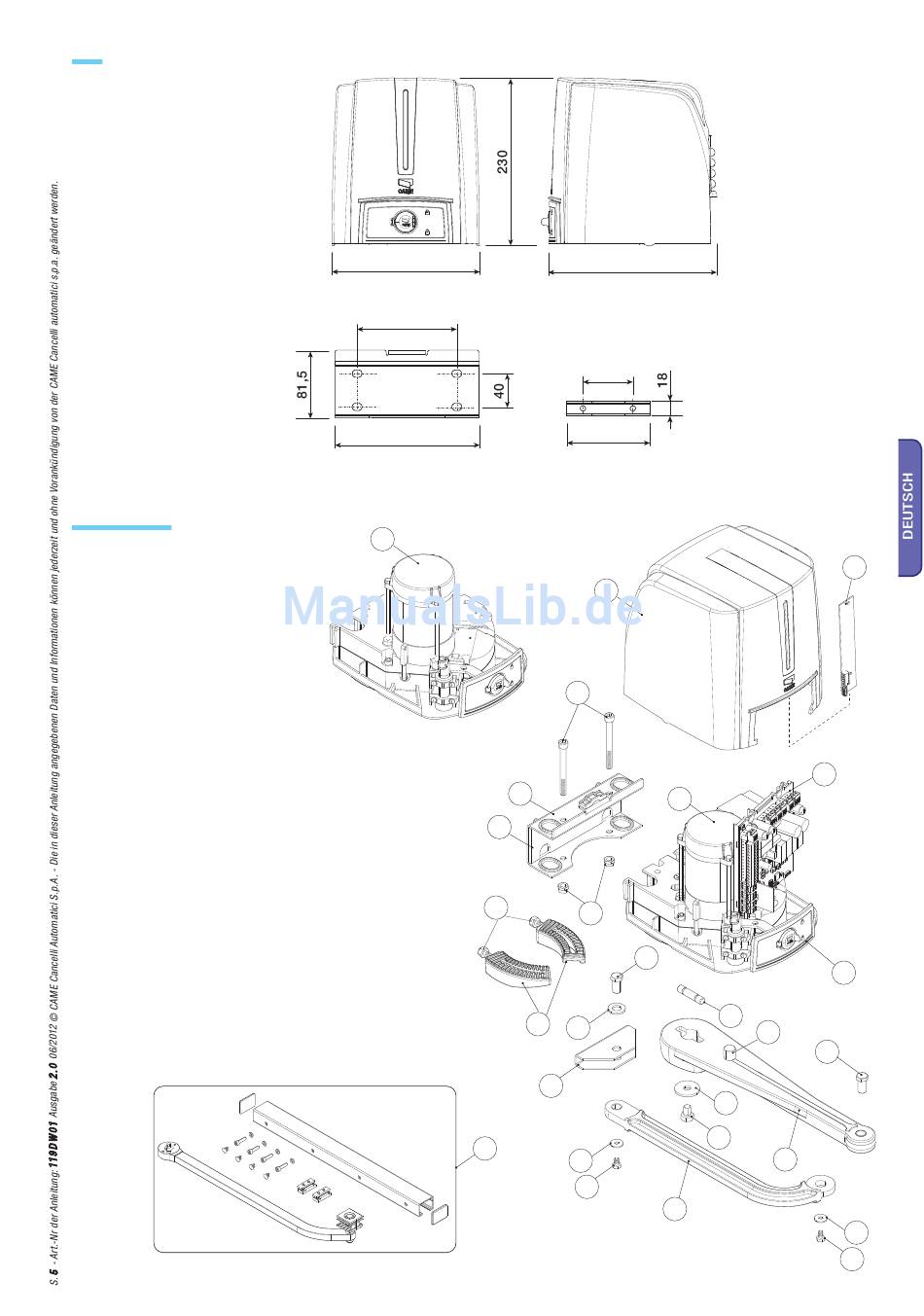

Maße
Antriebseinheit
Beschläge
Hauptbestandteile
1.
Deckel
2.
Antriebseinheit FA4024
3.
Antriebseinheit FA4024CB
4.
Steuerung ZL94
5.
Pfeilerbeschlag
6.
Antriebsarm
7.
Angetriebener Arm
8.
Torbeschlag
9.
Entriegelungsklappe
10. Mechanische Toranschläge
11. Schrauben (UNI5931 M8x80) für die Befestigung der
Antriebseinheit
12. Muttern, UNI7474 M8
13. Endlageneinstellstifte
14. Drehzapfen für Antriebsarme
15. Unterlegscheibe UNI6593 Ø6
16. Schraube UNI5739 M6x10
17. Unterlegscheibe UNI6592 ø12
18. Distanzstück aus Gummi
19. Stift Ø10
20. Unterlegscheibe
21. Schraube UNI5739 M10x14
22. LED-Platine FA001
23. Drehzapfen für Antriebsarm
24. Gleitarm mit Gleitschiene 001STYLO-BD (optional)
200
120
173
2
5
18
13
10
8
24
235
60
100
1
11
3
12
14
19
17
20
21
15
16
7
22
4
9
23
14
6
15
16
