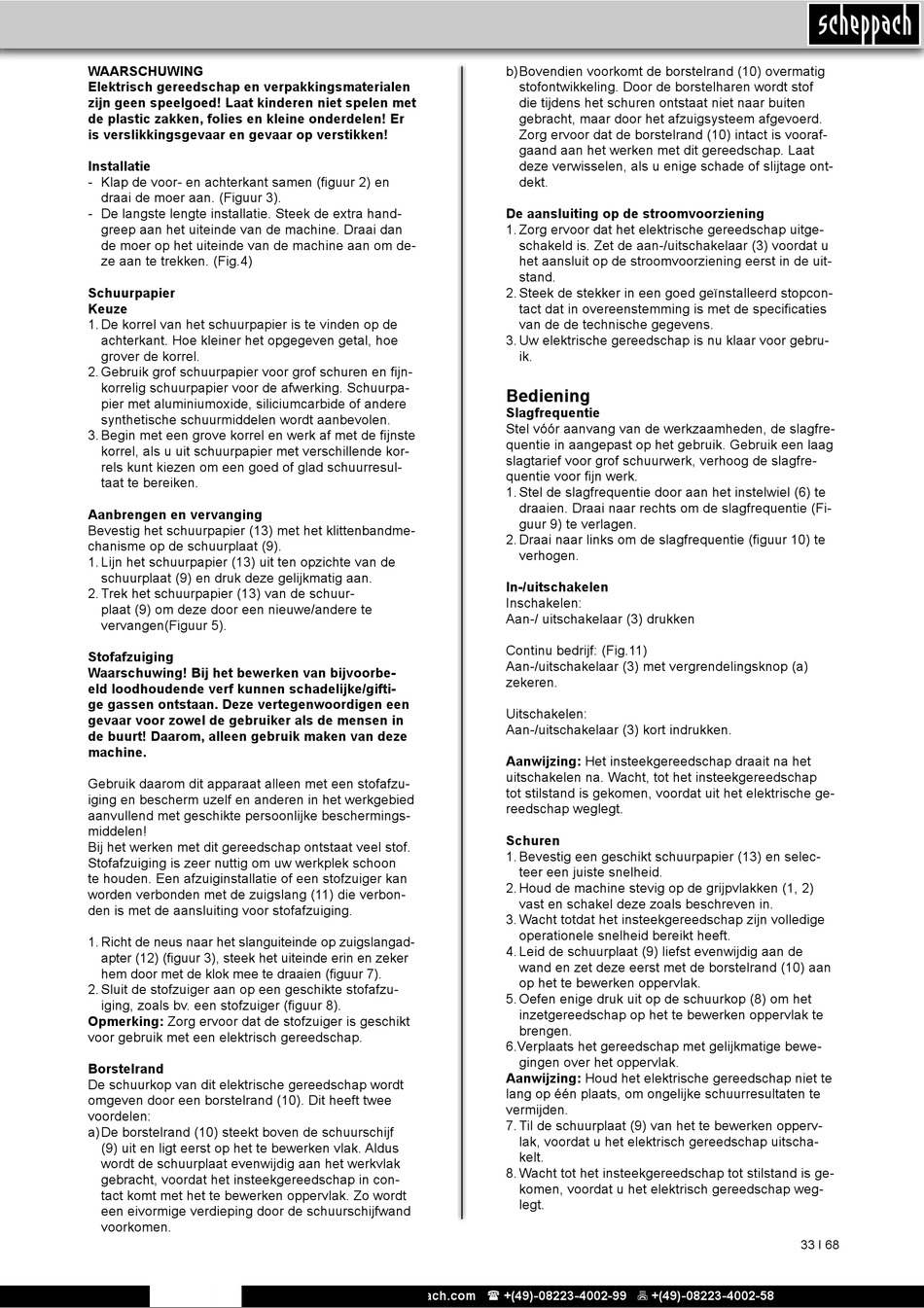

Scheppach DS920 Originalbetriebsanleitung Seite 33

WAARSCHUWING
Elektrisch gereedschap en verpakkingsmaterialen
zijn geen speelgoed! Laat kinderen niet spelen met
de plastic zakken, folies en kleine onderdelen! Er
is verslikkingsgevaar en gevaar op verstikken!
Installatie
- Klap de voor- en achterkant samen (figuur 2) en
draai de moer aan. (Figuur 3).
- De langste lengte installatie. Steek de extra hand-
greep aan het uiteinde van de machine. Draai dan
de moer op het uiteinde van de machine aan om de-
ze aan te trekken. (Fig.4)
Schuurpapier
Keuze
1. De korrel van het schuurpapier is te vinden op de
achterkant. Hoe kleiner het opgegeven getal, hoe
grover de korrel.
2. Gebruik grof schuurpapier voor grof schuren en fijn-
korrelig schuurpapier voor de afwerking. Schuurpa-
pier met aluminiumoxide, siliciumcarbide of andere
synthetische schuurmiddelen wordt aanbevolen.
3. Begin met een grove korrel en werk af met de fijnste
korrel, als u uit schuurpapier met verschillende kor-
rels kunt kiezen om een goed of glad schuurresul-
taat te bereiken.
Aanbrengen en vervanging
Bevestig het schuurpapier (13) met het klittenbandme-
chanisme op de schuurplaat (9).
1. Lijn het schuurpapier (13) uit ten opzichte van de
schuurplaat (9) en druk deze gelijkmatig aan.
2. Trek het schuurpapier (13) van de schuur-
plaat (9) om deze door een nieuwe/andere te
vervangen(Figuur 5).
Stofafzuiging
Waarschuwing! Bij het bewerken van bijvoorbe-
eld loodhoudende verf kunnen schadelijke/gifti-
ge gassen ontstaan. Deze vertegenwoordigen een
gevaar voor zowel de gebruiker als de mensen in
de buurt! Daarom, alleen gebruik maken van deze
machine.
Gebruik daarom dit apparaat alleen met een stofafzu-
iging en bescherm uzelf en anderen in het werkgebied
aanvullend met geschikte persoonlijke beschermings-
middelen!
Bij het werken met dit gereedschap ontstaat veel stof.
Stofafzuiging is zeer nuttig om uw werkplek schoon
te houden. Een afzuiginstallatie of een stofzuiger kan
worden verbonden met de zuigslang (11) die verbon-
den is met de aansluiting voor stofafzuiging.
1. Richt de neus naar het slanguiteinde op zuigslangad-
apter (12) (figuur 3), steek het uiteinde erin en zeker
hem door met de klok mee te draaien (figuur 7).
2. Sluit de stofzuiger aan op een geschikte stofafzu-
iging, zoals bv. een stofzuiger (figuur 8).
Opmerking: Zorg ervoor dat de stofzuiger is geschikt
voor gebruik met een elektrisch gereedschap.
Borstelrand
De schuurkop van dit elektrische gereedschap wordt
omgeven door een borstelrand (10). Dit heeft twee
voordelen:
a) De borstelrand (10) steekt boven de schuurschijf
(9) uit en ligt eerst op het te bewerken vlak. Aldus
wordt de schuurplaat evenwijdig aan het werkvlak
gebracht, voordat het insteekgereedschap in con-
tact komt met het te bewerken oppervlak. Zo wordt
een eivormige verdieping door de schuurschijfwand
voorkomen.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
b) Bovendien voorkomt de borstelrand (10) overmatig
stofontwikkeling. Door de borstelharen wordt stof
die tijdens het schuren ontstaat niet naar buiten
gebracht, maar door het afzuigsysteem afgevoerd.
Zorg ervoor dat de borstelrand (10) intact is vooraf-
gaand aan het werken met dit gereedschap. Laat
deze verwisselen, als u enige schade of slijtage ont-
dekt.
De aansluiting op de stroomvoorziening
1. Zorg ervoor dat het elektrische gereedschap uitge-
schakeld is. Zet de aan-/uitschakelaar (3) voordat u
het aansluit op de stroomvoorziening eerst in de uit-
stand.
2. Steek de stekker in een goed geïnstalleerd stopcon-
tact dat in overeenstemming is met de specificaties
van de de technische gegevens.
3. Uw elektrische gereedschap is nu klaar voor gebru-
ik.
Bediening
Slagfrequentie
Stel vóór aanvang van de werkzaamheden, de slagfre-
quentie in aangepast op het gebruik. Gebruik een laag
slagtarief voor grof schuurwerk, verhoog de slagfre-
quentie voor fijn werk.
1. Stel de slagfrequentie door aan het instelwiel (6) te
draaien. Draai naar rechts om de slagfrequentie (Fi-
guur 9) te verlagen.
2. Draai naar links om de slagfrequentie (figuur 10) te
verhogen.
In-/uitschakelen
Inschakelen:
Aan-/ uitschakelaar (3) drukken
Continu bedrijf: (Fig.11)
Aan-/uitschakelaar (3) met vergrendelingsknop (a)
zekeren.
Uitschakelen:
Aan-/uitschakelaar (3) kort indrukken.
Aanwijzing: Het insteekgereedschap draait na het
uitschakelen na. Wacht, tot het insteekgereedschap
tot stilstand is gekomen, voordat uit het elektrische ge-
reedschap weglegt.
Schuren
1. Bevestig een geschikt schuurpapier (13) en selec-
teer een juiste snelheid.
2. Houd de machine stevig op de grijpvlakken (1, 2)
vast en schakel deze zoals beschreven in.
3. Wacht totdat het insteekgereedschap zijn volledige
operationele snelheid bereikt heeft.
4. Leid de schuurplaat (9) liefst evenwijdig aan de
wand en zet deze eerst met de borstelrand (10) aan
op het te bewerken oppervlak.
5. Oefen enige druk uit op de schuurkop (8) om het
inzetgereedschap op het te bewerken oppervlak te
brengen.
6.Verplaats het gereedschap met gelijkmatige bewe-
gingen over het oppervlak.
Aanwijzing: Houd het elektrische gereedschap niet te
lang op één plaats, om ongelijke schuurresultaten te
vermijden.
7. Til de schuurplaat (9) van het te bewerken opperv-
lak, voordat u het elektrisch gereedschap uitscha-
kelt.
8. Wacht tot het insteekgereedschap tot stilstand is ge-
komen, voordat u het elektrisch gereedschap weg-
legt.
33 І 68
