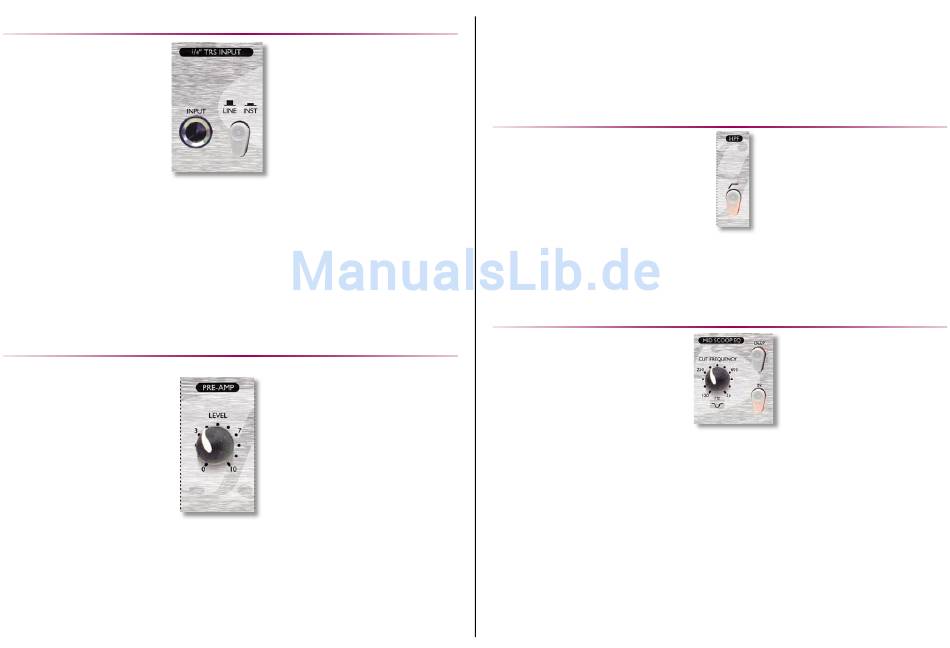

1/4" TRS INPUT (6,3 mm Klinkeneingang)
Ein Line-/Instrumenten-Eingang ist auf der Front via symmetrischer Klinkenbuch-
se vorhanden. Ein unsymmetrisches Signal kann im Instrumenten-Modus Verwen-
dung fi nden. Das Anschliessen eines Klinkensteckers trennt automatisch den XLR-
Mikro-Eingang und stellt die Pegelkontrolle am LEVEL-Regler entsprechend um.
LINE/INST (Schalter)
Bei gedrückter Position (in) kann ein unsymmetrisches Instrumentensignal verar-
beitet werden und die Pegelkontrolle am LEVEL-Regler wird entsprechend umge-
stellt.
PRE-AMP (Vorverstärker)
LEVEL (Pegel-Drehregler)
Hier wird der Pegel des ankommenden Signales eingestellt. Schliessen Sie die
Signalquelle bei komplett gegen den Uhrezeigersinn gedrehtem Pegelregler an
und erhöhen dann den Pegel am Regler, bis ein Signal auf der Anzeige (oder dem
folgenden Zielgerät/Recorder) sichtbar ist (stellen Sie sicher, daß der Eingang
als Quelle für die Anzeige gewählt ist, siehe LEVEL-Sektion). Wenn die Anzeige
mehr als 0 dBFS anzeigt, sollte der Pegel reduziert werden. Empfehlenswert ist
ein durchnittlicher Pegel um –10 dBFS und Spitzenpegel um –6 dBFS, damit für
überraschend hohe Signalspitzen noch Spielraum vorhanden ist.
Mit angeschlossenem Mikro am XLR-Eingang (stellen Sie sicher, daß nichts am
Klinkeneingang angeschlossen ist) gibt der LEVEL-Regler Kontrolle über eine Ver-
stärkung von +13 dB bis +60 dB (ganz aufgedreht im Uhrzeigersinn).
Der Verstärkungsbereich für Line-Eingänge ist –10 dB bis +36 dB.
Der Verstärkungsbereich für Instrumenet (INST Schalter aktiv) beträgt +13 dB bis
+60 dB.
HPF (Hochpassfi lter)
HPF (Schalter)
Dies ist ein Hochpass-Filter, der unerwünschte tiefe Frequenzen entfernt - wie z.B.
Bühnen-Rumpelgeräusche übetragen via Mic-Stativ oder Nahbesprechungseffekte
von Mics. Einschalten setzt einen 2-pole Hochpass Filter (-3dB bei 120 Hz) in den
Signalweg.
MID SCOOP EQ
Die MID SCOOP EQ Sektion ermöglicht das Entfernen auswählbarer Frequenzen
bis zu 10 dB. Dies ist nützlich um störende Frequenzen z.B. bei Aufnahmen von
akustischen Instrumenten oder Bassgitarren auszublenden.
IN (Schalter)
Der IN Schalter bringt den MID SCOOP EQ in den Signalweg, die rote LED in der
Schalterkappe leuchtet.
CUT FREQUENCY (Regler)
Der Drehregler CUT FREQUENCY stellt die Center-Frequenz des abzusenkenden
Bereiches ein. Der Frequenzbereich ist 120 Hz bis 2 kHz.
DEEP (Schalter)
Der eingeschaltete DEEP Schalter bewirkt Umstellung von –5 dB auf –10 dB
Absenkung.
4
