HEADPHONE MIX (Regler)
Über diesen Regler wird das Verhältnis der INPUT und PLAYBACK Signale einge-
stellt. Gilt für Kopfhörerausgang und MONITOR OUTPUTS rückseitig.
LEVEL (Regler)
Hiermit wird der Pegel des Signales für Kopfhörer (Headphones) und des (PLAY-
BACK) Signales der MONITOR OUTPUTS eingestellt. Somit wird die Lautstärke der
Kopfhörer und Abhörlausprecher bestimmt.
MONITOR MUTE (Schalter)
Durch Drücken diesen Schalters wird das Signal der Ausgänge MONITOR OUTPUTS
stummgeschaltet. Z.B. während Aufnahmen über Mikrofon im gleichen Raum mit
den Abhörlautsprechern.

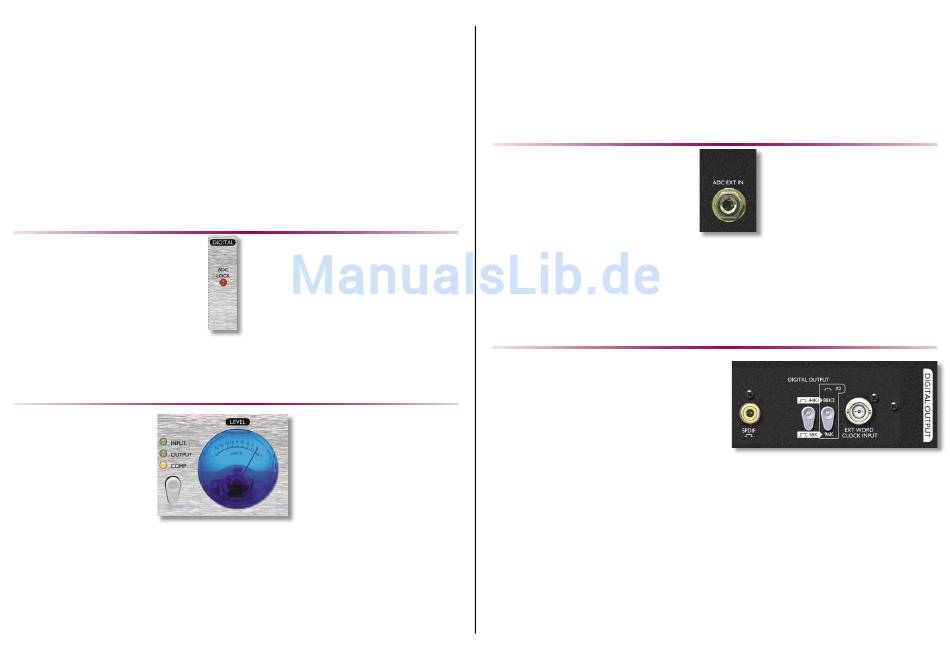

DIGITAL

ADC LOCK (LED)
Die leuchtende ADC LOCK LED zeigt an, daß der optionale AD-Wandler, wenn
installiert, korrekt zur externen Word Clock (wenn anliegend) synchronisiert ist.

LEVEL

Die Anzeige auf der Front zeigt den Pegel des gewählten Signales in dBFS (Digital
Clipping Point) entsprechend +22 dBu eines analogen Signales oder aber 0 dB der
Pegelverminderung (Gainreduction) des Kompressors an, wenn entsprechend ein-
gestellt. Wenn das INPUT oder OUTPUT Signal über 0 dBFS anzeigt, reduzieren Sie
den Pegel mittels LEVEL Regler der PREAMP Sektion (für Input und Output ohne
Dynamiks) oder mittels MAKEUP GAIN Regler (für Output mit Dynamiks). Empfeh-
lenswert ist ein durchnittlicher Pegel um –10 dBFS und Spitzenpegel um –6 dBFS,
damit für überraschend hohe Signalspitzen noch Spielraum vorhanden ist.
Um die Signalquelle für die Anzeige zu bestimmen, wird der Schalter wie folgt
beschrieben benutzt.
Drücken des Schalters neben INPUT, OUTPUT und COMP LEDs schaltet nacheinan-
der diese Signalquellen auf die Anzeige auf der Front. Bei gewählter Option COMP
wird die Pegelreduktion durch den Kompressor angezeigt, 0 dB bedeutet, daß das
Signal durch den Kompressor nicht bearbeitet wird.

ADC EXT IN

Dieser symmetrische Klinkeneingang (+4 dBu) ermöglicht den Anschluß eines wei-
teren Signals, z.B. von einem weiteren Focusrite Channelstrip, an den Stereo-A/D-
Wandler (zum Digitalausgang) und die Monitoreinheit (Input). Das angeschlossene
Signal wird der rechte Kanal des Stereosignals (der interne Eingang des TM Pro der
linke). Wenn nichts am ADC EXT IN angeschlossen ist, wird das Eingangssignal des
TM Pro zu beiden Seiten geführt.

OPTIONAL DIGITAL OUTPUT (optionaler Digitalausgang)

Der TM Pro kann mit einem digitalen Aus-
gang ausgestattet werden. Das gestattet
die hochwertige Analog-Digital-Wandlung
des Eingangssignals direkt im Gerät ohne
Leitungsverluste, und zusätzlich die Wand-
lung eienes weiteren Signales über den
ADC EXT IN Eingang (Siehe ADC EXT IN
Sektion).
Das Signal des Digitalausgangs kann, via des rückseitigen Schalters ausgewählt,
in 44.1, 48, 88.2 oder 96 kHz Sample Rate im SPDIF Format in 24 Bit ausgegeben
werden.
SPDIF OUTPUT (SPDIF Ausgang)
Dieser Cinch Anschluß gibt das SPDIF Signal aus. Wenn das angeschlossene
folgende Gerät nur 16-Bit verarbeiten kann, sollte es das eingehende Signal in 16
Bit umrechnen (Dither) können.
SAMPLE FREQUENCY
Die kombinierte Einstellung zweier Schalter auf der Rückseite ermöglichen die Ein-
stellung der Sample Rate, der linke stellt zwischen 44.1 und 48 kHz ein, der rechte
verdoppelt die gewählte Frequenz.
