EXT WORD CLOCK INPUT
Wenn eine externe Word Clock Quelle an diesen Eingang angeschlossen ist,
versucht der TM Pro (der Wandler) sich dazu zu synchronisieren. Wenn dies erfolg-
reich ist, leuchtet die entsprechende ADC LOCK LED auf der Front. Die LED sollte
permanent leuchten, Flackern oder Blinken zeigt Jitter oder andere Timing Diskre-
panzen an, die abgestellt werden müssen.
Die zu empfangene Sample Frequenz am EXT WORD CLOCK INPUT muss am TM
Pro eingestellt sein.
EINBAUANLEITUNG DIGITAL-AUSGANG OPTION
Das Set sollte enthalten:
Menge
Beschreibung
1
24/96 Analog zu Digital Wandlerplatine
2
Kreuzschlitzschrauben
2
Plastik Distanzröhrchen
2
Selbstsichernde Muttern
Benötigtes Werkzeug:
Kreuzschlitzschraubendreher No. 1. Schraubenschlüssel M3.
Das Gerät muss unbedingt vom Stromnetz getrennt werden,
bevor die im Folgenden beschriebene Installation durchgeführt wird!
War das Gerät bis kurz vorher in Betrieb, lassen Sie es vor der
Installation abkühlen.
Sorgen Sie dafür, dass Sie jede statische Aufladung vermeiden, wenn
Sie die Karte aus der Anti-Statik-Folie herausnehmen. Fassen Sie sie
dabei ausschließlich an den Ecken an und berühren Sie bitte keine der
einzelnen Komponenten. Legen Sie die Karte nur auf eine saubere,
staubfreie Oberfläche.
ACHTUNG!
Öffnen des Gerätedeckels

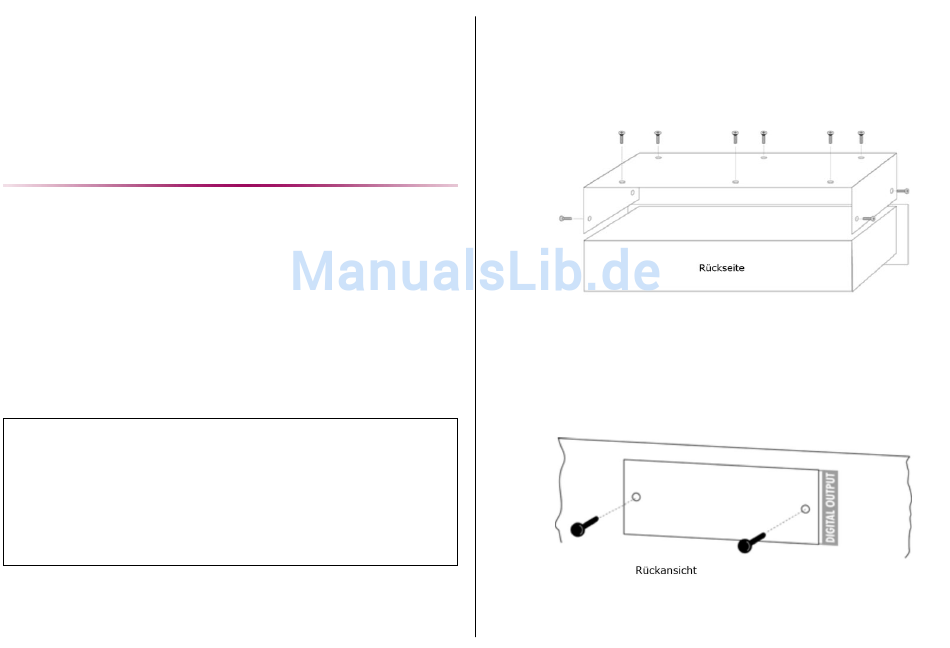

Entfernen Sie die 10 Schrauben der oberen Abdeckung oben und seitlich am TM
Pro. Entfernen der Abdeckung für die Digital-Karte Der rückseitige
Anschluss für den Digitalausgang wird durch Entfernen des Abdeckbleches neben
„DIGITAL OUTPUT" ermöglicht. Das Blech wird durch Lösen der 2 Kreuzschlitz-
schrauben entfernt. Mit diesen Schrauben wird die Digitalkarte später befestigt.
Entfernen der Abdeckung für die Digital-Karte
Der rückseitige Anschluss für den Digitalausgang wird durch Entfernen des Ab-
deckbleches neben „DIGITAL OUTPUT" ermöglicht. Das Blech wird durch Lösen
der 2 Kreuzschlitzschrauben entfernt. Mit diesen Schrauben wird die Digitalkarte
später befestigt.
7
