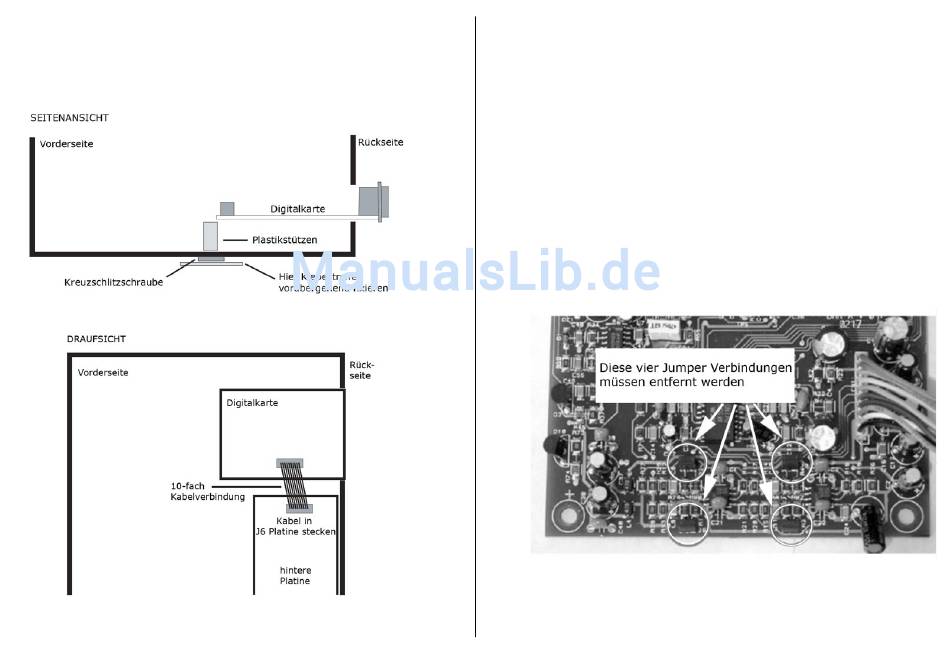

Einbau der Digitalkarte
Die Digitalkarte wird anstelle des Bleches montiert und zusätzlich mit zwei Plastik-
stützen, die am Geräteboden mit zwei mitgelieferten Kreuzschlitzschrauben befes-
tigt werden, gehalten.
1. Legen Sie das Gerät mit der Unterseite nach oben auf eine ebene, saubere
Fläche und stecken Sie die zwei mitgelieferten Kreuzschlitzschrauben durch
die versenkten Löcher des Bodens. Sichern Sie die Schrauben vorrübergehend
mit Klebestreifen gegen Herausfallen.
2. Drehen Sie das Gerät wieder mit der Oberseite nach oben und stecken je eine
der zwei Plastik-Distanzröhrchen jeweils über eine Schraube.
3. Schieben Sie nun die Digitalkarte von der Rückseite des Gerätes ein, führen
die beiden Schrauben durch die Löcher der Karte und befestigen diese mit den
zwei selbstsichernden Muttern.
4. Mit den Schrauben, die das Abdeckblech ürsprünglich gehalten haben, wird die
Digitalkarte von der Rückseite des Gerätes befestigt.
5. Stecken Sie die 10-fach-Kabelverbindung in die folgende Steckverbindung der
Hauptplatine des Gerätes ein: TrakMaster Pro: J6 (J3 Penta/TrakMaster, J4
TwinTrak Pro – an hinterer Platine, J8 VoiceMaster Pro – hintere Platine) und
entfernen Sie das Klebeband auf der Unterseite des Gerätes.
6. Entfernen Sie die Jumper Verbindungen J3, J4, J5 und J6 wie gezeigt:
(Für Anwendungen mit Penta sollten die Verbindungen J3, J4, J5 und J6 wie
werkseitig gesteckt bleiben. Für Anwendungen mit Trak Master, VoiceMaster Pro,
TwinTrak Pro: Verbindung J3, J4, J5 and J6 entfernen.)
8
