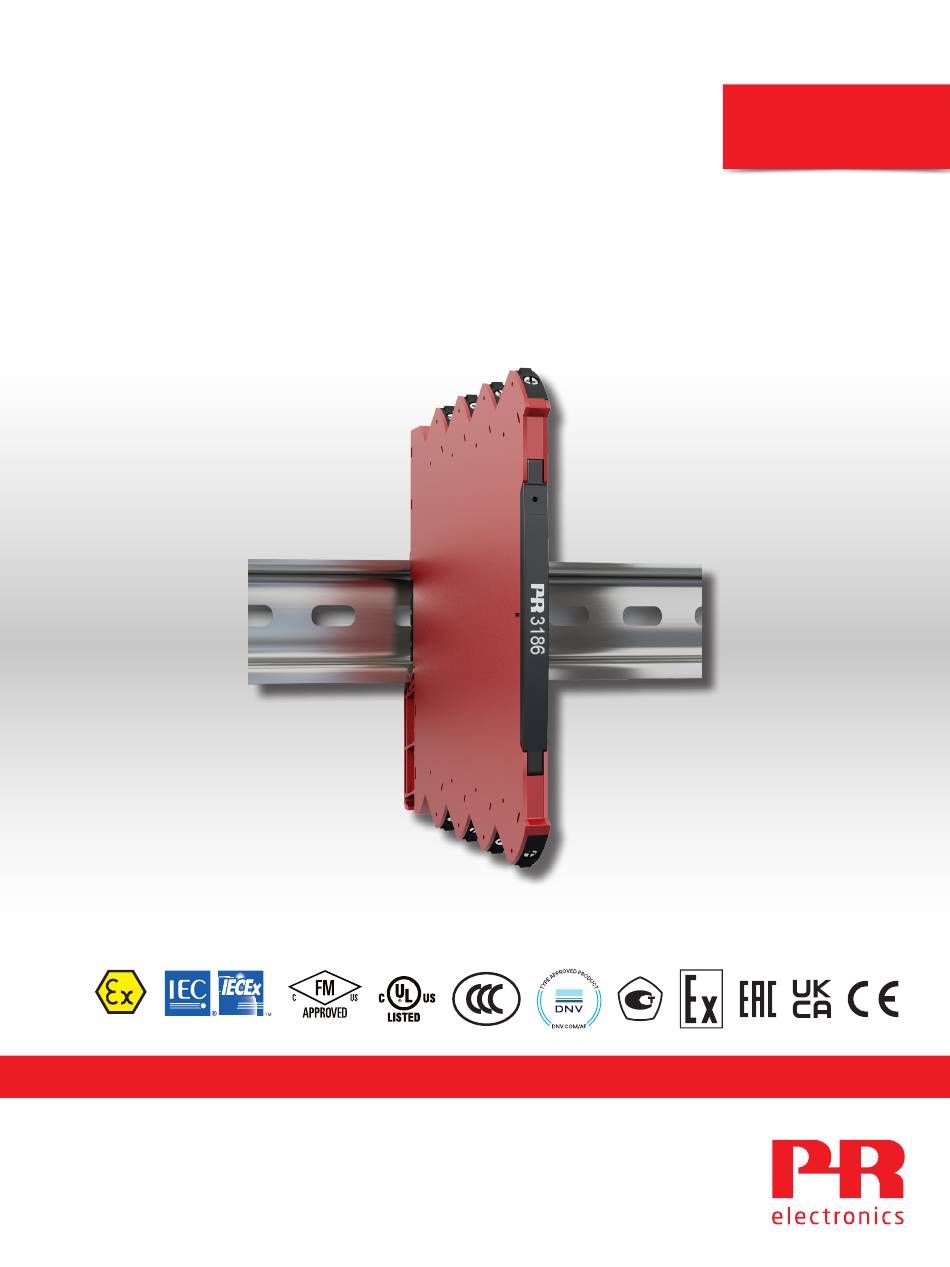

Produkthandbuch
3186A:
2-Leiter
Messumformer / Verstärker
3186B:
2-Leiter Trennverstärker für
Stromsignale
ZONE 2
Zone 2
TEMPERATUR
|
EX-SCHNITTSTELLEN
Nr. 318 6V103- DE
A b S eriennr. : 221319037
ZONE 2 / DIV 2
|
KOMMUNIKATIONSSCHNITTSTELLEN
PERFORMANCE
|
MULTIFUNKTIONAL
|
TRENNER
MADE
SMARTER
|
ANZEIGEN
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PR electronics 3186A
Inhaltszusammenfassung für PR electronics 3186A
- Seite 1 Produkthandbuch PERFORMANCE MADE 3186A: 2-Leiter SMARTER Messumformer / Verstärker 3186B: 2-Leiter Trennverstärker für Stromsignale ZONE 2 Zone 2 ZONE 2 / DIV 2 TEMPERATUR EX-SCHNITTSTELLEN KOMMUNIKATIONSSCHNITTSTELLEN MULTIFUNKTIONAL TRENNER ANZEIGEN Nr. 318 6V103- DE A b S eriennr. : 221319037...
-
Seite 2: Die 6 Grundpfeiler Unseres Unternehmens
Luftspalt eingebaut werden. Isolation Charakteristisch für die Anzeigen von PR electronics ist die Flexibilität und Robustheit. Weiterhin erfüllen die Displays nahezu alle Anforderungen zum Anzeigen von Prozesssignalen. Die Displays besitzen universelle Eingänge und eine universelle Spannungsversorgung. Sie ermöglichen eine branchenunabhängige Echtzeit-Messung Ihrer Prozessdaten und sind so entwickelt, dass sie selbst in besonders anspruchsvollen Umgebungen benutzerfreundlich und zuverlässig die notwendigen Informationen liefern. -
Seite 3: Inhaltsverzeichnis
3186A: 2-Leiter Messumformer / Verstärker 3186B: 2-Leiter Trennverstärker für Stromsignale Inhaltsverzeichnis Warnung.................... -
Seite 4: Warnung
Zur Vermeidung von Explosionen und schweren Verletzungen: Geräte mit mechanischen Fehlern müssen zur Reparatur oder zum Austausch an PR electronics zurückgegeben werden. Reparaturen des Gerätes dürfen nur von PR electronics A/S vorgenommen werden. Bevor das Gerät fest eingebaut ist, darf keine gefährliche Spannung angeschlossen werden. -
Seite 5: Sicherheitsregeln
Anweisungen in dieser Installationsanleitung vertraut sind und diese befolgen. Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, bitte mit dem Händler vor Ort Kontakt aufnehmen oder alternativ mit PR electronics GmbH www.prelectronics.com Die Installation und der Anschluss des Gerätes haben in Übereinstimmung mit den geltenden Regeln des jeweiligen Landes bezüglich der Installation elektrischer Apparaturen zu erfolgen, z. B. -
Seite 6: Montage/Demontage Des Systems 3000
Montage/Demontage des Systems 3000 Montage auf Hutschiene (Abb. 1) Demontage von Hutschiene (Abb. 2) Das Gerät wird auf die Schiene aufgeklipst. Zunächst ist die gefährliche Spannung von den Anschlussklemmen zu trennen. Das Gerät wird von der Schiene gelöst, indem man die untere Verriegelung nach unten bewegt. 3186V103-DE... -
Seite 7: Installation Auf Hutschiene
Installation auf Hutschiene Gerätehalter für Hutschiene Bei Marine-Anwendungen müssen die Geräte durch einen Gerätehalter für Stromschienen gestützt werden (PR-Artikelnr.: 9404). Kennzeichnung Die Frontplatte des 3186 ist zur Anbringung eines Etiketts mit einer Freifläche versehen. Diese Fläche misst 5 x 7,5 mm und eignet sich für Etiketten von Weidmüller MultiCard System, Typ MF 5/7,5. -
Seite 8: Verwendung
• Slimline Gehäuse mit 6,1 mm Breite Verwendung • Der 3186A ist ein über den Ausgang gespeister 1:1 2-Leiter Trennverstärker, der ein passives Eingangssignal aufnimmt und als passives Ausgangssignal abgibt. • Der 3186B ist ein über den Ausgang gespeister 1:1 2-Leiter Trennverstärker, der ein aktives Eingangssignal aufnimmt und es als passives Ausgangssignal abgibt. -
Seite 9: Anschlüsse
Anschlüsse 3186A + V Versorgung 4...20 mA Eingang Ausgang Kanal 1 Kanal 1 + V Versorgung Eingang Ausgang 4...20 mA Kanal 2 Kanal 2 3186B + V Versorgung 4...20 mA Eingang Ausgang Kanal 1 Kanal 1 + V Versorgung Eingang Ausgang 4...20 mA... -
Seite 10: Bestellangaben
3186A ........ - Seite 11 Die folgenden Ausnahmen müssen berücksichtigt werden, um sicherzustellen, dass die maximale interne Temperatur für 3186B1 & B2 nicht überschritten wird. 3186B1 Verlustleistung bei T = 70°C: Umg. 1450 Unterspannungs- zustand 1000 Richtiger Arbeits- bereich Temperaturbegrenzung bei TUmg. = 70ºC Spannung V in V* Versorgung Verlustleistung bei T...
- Seite 12 Eingangs- und Ausgangsspezifikationen: Verfügbare Versorgungsspannung für 2-Leiter Sensoren (3186A) ..3,5...32,5 V Signalbereich, Eingang zum Ausgang......3,8...20,5 mA Signalwandlung .
-
Seite 13: Installationsanleitung
Installationsanleitung UL-Einbau Nur Kupferleiter für 60/75°C verwenden. Leitungsquerschnitt ........AWG 26-12 UL-Dateinummer . -
Seite 14: Dokumentenverlauf
Dokumentenverlauf Die folgende Liste enthält Anmerkungen zum Versionsverlauf dieses Dokuments. Rev. ID Date Anmerkungen 1710 Modell 3186B hinzugefügt. Spezifikationen für Verlustleistung hinzugefügt. PESO/CCOE-Zulassung hinzugefügt. 2108 PESO/CCOE-Zulassung aufgegeben. CCC-Zulassung hinzugefügt. ATEX- und IECEx-Zulassungen aktualisiert - Ex na in Ex ec geändert. Typenschild aktualisiert. - Seite 15 Gewährleistungszeitraums. sowie eine weltweit INTELLIGENTE PERFORMANCE. einfach zugängliche Dokumentation zur Verfügung. Weitere Informationen zu unserem Gewährleistungs- PR electronics hat seinen Unternehmenshauptsitz in programm oder Informationen zu einem Vertriebspartner Dänemark sowie Niederlassungen und autorisierte in Ihrer Nähe finden Sie unter prelectronics.com.
