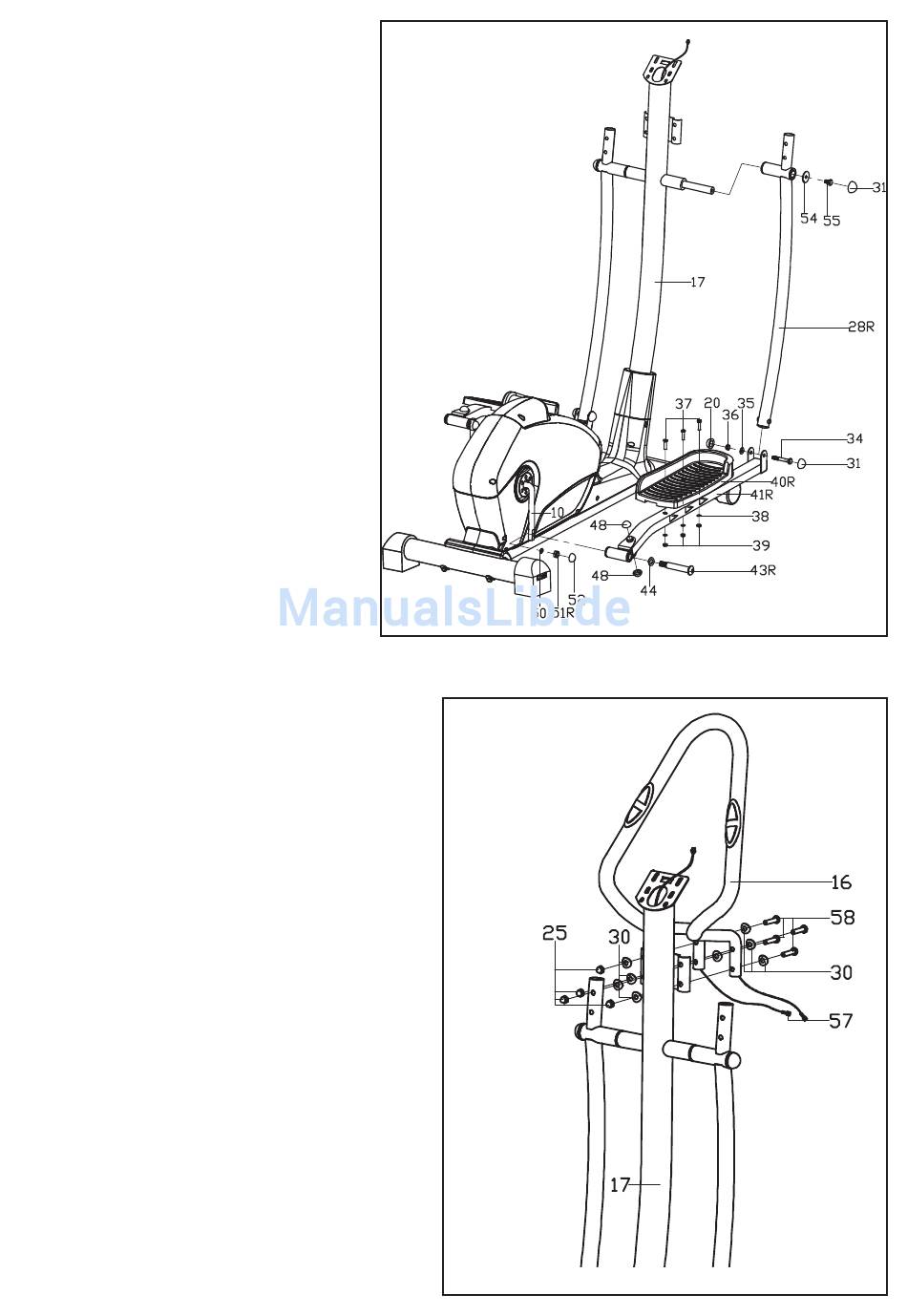

SCHRITT 3:
1. Befestigen Sie das rechte
Schwenkrohr (28R) mit der Schraube (55)
und der flachen Beilagscheibe (54) an
der Haltestange (17).
Hinweis: Ziehen Sie sie noch nicht fest.
2. Befestigen Sie das rechte
Pedalträgerrohr (41R) mit der
Pedalschraube (43) und der
wellenförmigen Beilagscheibe (44) an
der Kurbel (10), und bringen Sie dann
die dünne Federscheibe (50) und die
Nylonmutter (51) an.
Hinweis: Ziehen Sie sie noch nicht fest.
3. Verbinden Sie das rechte
Schwenkrohr (28R) und das rechte
Pedalträgerrohr (41R) mit der
Schraube (34) flachen Beilagscheibe (35)
und Nylonmutter (36) und ziehen Sie
dann Schraube (55), Schraube (34) und
Nylonmutter (51) fest. Bringen Sie dann
die Kappe (31), Kappe (48), Kappe (52)
und Kappe (60) an.
4. Befestigen Sie das rechte
Pedal (40R) mit der Schraube (37),
der flachen Beilagscheibe (38) und
der Nylonmutter (39) am rechten
Pedalrohr (41R).
5. Befestigen Sie auf gleiche Weise
das linke Pedalrohr (41L) und das linke
Schwenkrohr (28L) an der Kurbel (10)
und der Haltestange (17), und befestigen
Sie dann das linke Pedal (40L) am linken
Pedalrohr (41L).
SCHRITT 4:
Ziehen Sie den Pulssensordraht (57) aus dem
Konsolenhalterungsloch an der Haltestange (17),
und befestigen Sie dann den Haltegriff (16) mit
der Inbuslinsenschraube (58) und der gebogenen
Beilagscheibe (30) und der Kappenmutter (25) an
der Haltestange (17).
