Shark Wash One

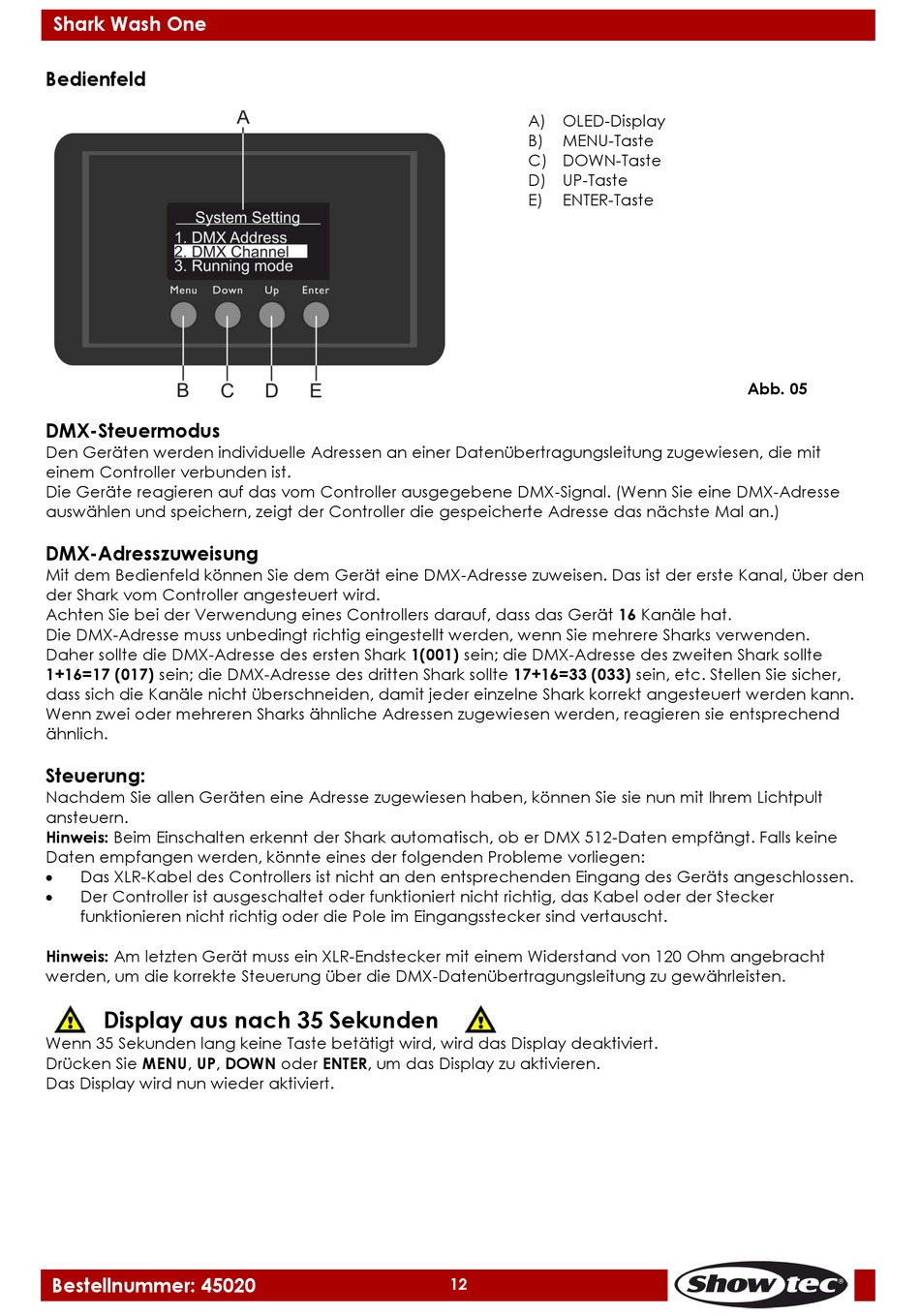

Bedienfeld

DMX-Steuermodus

Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)

DMX-Adresszuweisung

Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der erste Kanal, über den
der Shark vom Controller angesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 16 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Sharks verwenden.
Daher sollte die DMX-Adresse des ersten Shark 1(001) sein; die DMX-Adresse des zweiten Shark sollte
1+16=17 (017) sein; die DMX-Adresse des dritten Shark sollte 17+16=33 (033) sein, etc. Stellen Sie sicher,
dass sich die Kanäle nicht überschneiden, damit jeder einzelne Shark korrekt angesteuert werden kann.
Wenn zwei oder mehreren Sharks ähnliche Adressen zugewiesen werden, reagieren sie entsprechend
ähnlich.
Steuerung:
Nachdem Sie allen Geräten eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Lichtpult
ansteuern.
Hinweis: Beim Einschalten erkennt der Shark automatisch, ob er DMX 512-Daten empfängt. Falls keine
Daten empfangen werden, könnte eines der folgenden Probleme vorliegen:
 Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Geräts angeschlossen.
 Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Display aus nach 35 Sekunden
Wenn 35 Sekunden lang keine Taste betätigt wird, wird das Display deaktiviert.
Drücken Sie MENU, UP, DOWN oder ENTER, um das Display zu aktivieren.
Das Display wird nun wieder aktiviert.
Bestellnummer: 45020
A) OLED-Display
B) MENU-Taste
C) DOWN-Taste
D) UP-Taste
E) ENTER-Taste
12
Abb. 05
