- Seite 1 HANDBUCH DEUTSCH Shark Beam FX One Bestellnummer: 45024 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Shark Beam FX One Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Vorderseite ..................................7 Rückseite ..................................8 Installation ................................... 8 Setup und Betrieb ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Shark Beam FX One IEC-Netzkabel (1,5 m) 1 Montagehalterung ... - Seite 4 • Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Shark Beam FX One • Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. • Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Sharks. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. -
Seite 6: Netzanschlüsse
Shark Beam FX One Der Shark kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 7: Rückgabe
Shark Beam FX One Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 8: Beschreibung Des Geräts

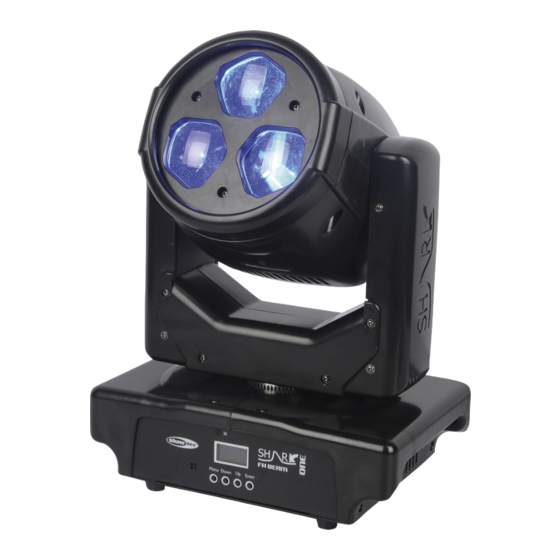

Shark Beam FX One Beschreibung des Geräts Funktionen Der Shark Beam FX One von Showtec ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 135 W Lichtquelle: 3 x 40 W 4-in-1 RGBW-LED ... -
Seite 9: Rückseite
Shark Beam FX One Rückseite Abb. 02 05) DMX-Eingang,3-polig 06) DMX-Ausgang, 3-polig 07) 100-240 V, IEC-Netzeingang + Sicherung F2AL/250V 08) 100-240 V, IEC-Netzausgang 09) Ventilator Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. -
Seite 10: Steuerungsmodi
Shark Beam FX One Steuerungsmodi Es gibt 5 Modi: • Auto-Show • Voreingestellte Programme • Musiktaktung • Master/Slave • DMX-512 (8CH, 16CH) Ein Shark (Auto-Show, voreingestellte Programme und Musiktaktung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 11: Mehrere Sharks (Dmx-Steuerung)
Shark Beam FX One Mehrere Sharks (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 12: Verbinden Der Geräte
Shark Beam FX One Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 13: Bedienfeld
Die „LED“ des Bedienfelds blinkt nur, wenn am DMX-Eingang Daten empfangen werden. Falls keine Daten empfangen werden, könnte eines der folgenden Probleme vorliegen: • Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Shark Beam FX One angeschlossen. •... -
Seite 14: Menü-Übersicht
Shark Beam FX One Menü-Übersicht Bestellnummer: 45024... -
Seite 15: Hauptmenü-Optionen
Shark Beam FX One Hauptmenü-Optionen 01) Nach dem Einschalten zeigt der Shark seine aktuelle Versionsnummer an: 02) Drücken Sie ENTER, um das Hauptmenü zu öffnen. 03) Drücken Sie UP/DOWN, um durch das Menü zu scrollen. Auf dem Display erscheint nun: 04) Drücken Sie ENTER, um das gewünschte Menü... -
Seite 16: Programme
Shark Beam FX One 04) Die Betriebsmodi sind: DMX: Der Shark kann per DMX angesteuert werden. Auto: Der Shark gibt die voreingestellten Programme wieder. Sound: Der Shark reagiert auf den Rhythmus der Musik. Slave: Der Shark reagiert wie das Master-Gerät. -
Seite 17: Kalibrierung
Shark Beam FX One Sensitivity: Audioempfindlichkeit. Stellen Sie mit UP/DOWN die gewünschte Audioempfindlichkeit von 0-100 ein (von OFF bis hohe Empfindlichkeit). DMX Fail: Das Verhalten des Sharks bei einem DMX-Ausfall. Wählen Sie mit UP/DOWN zwischen „OFF“ (Lichtausgabe wird unterbrochen) und „HOLD“ aus (der Shark nutzt das letzte funktionierende DMX-Signal, damit die Show nicht unterbrochen wird). -
Seite 18: Systeminformationen
Shark Beam FX One 6. Systeminformationen In diesem Menü können Sie den Status des Sharks prüfen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display „SYSTEM INFO“ angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. Auf dem Display erscheint nun: 03) Sie können nun die aktuelle Softwareversion, den aktuell aktiven Betriebsmodus und die DMX-... -
Seite 19: Fernbedienung
Shark Beam FX One Fernbedienung Taste Funktion Beschreibung Drücken Sie die Taste, um den IR-Modus ein- und ON/OFF auszuschalten. Drücken Sie diese Taste, um die Einstellungen zu Reset zurückzusetzen. Drücken Sie diese Taste, um die LEDs ein- und LEDs ein/aus auszuschalten. -
Seite 20: Dmx-Kanäle
Shark Beam FX One DMX-Kanäle 8 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. -
Seite 21: Kanäle
Shark Beam FX One 61-70 Voreingestelltes Programm 6 71-80 Voreingestelltes Programm 7 81-90 Voreingestelltes Programm 8 91-230 Musiktaktung, von AUS bis hohe Audioempfindlichkeit 231-240 Reset (nach 3 Sekunden) 241-255 Keine Funktion 16 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. - Seite 22 Shark Beam FX One Kanal 13 – Farbmakros CH6 muss geöffnet und CH7 zwischen 251-255 eingestellt sein 0-10 Keine Funktion 11-20 Rot (R255, G000, B000, W000) 21-30 Grün (R000, G255, B000, W000) 31-40 Blau (R000, G000, B255, W000) 41-50 Weiß (R000, G000, B000, W255) 51-60 Rot + Weiß...
-
Seite 23: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Shark Beam FX One ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 24: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 22 für nähere Informationen zum Auswechseln der Sicherung. - Seite 25 Shark Beam FX One Problem Mögliche Ursache(n) Lösung Ein oder mehrere • Überprüfen Sie, ob das Gerät Geräte Das Gerät erhält keinen Strom. eingeschaltet ist und ob die Kabel angeschlossen sind funktionieren überhaupt nicht Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung.
-
Seite 26: Technische Daten
Shark Beam FX One Technische Daten Modell: Showtec Shark Beam FX One Eingangsspannung: 100-240 V, 50/60 Hz Leistungsaufnahme: 135 W DMX-Verbindung: 30 Stk. Sicherung: F2AL/250V Abmessungen: 255 x 175 x 355 mm (LxBxH) Gewicht: 5,8 kg Bedienung und Programmierung: Signalpol OUT:... -
Seite 27: Abmessungen
Shark Beam FX One Abmessungen Bestellnummer: 45024... - Seite 28 ©2017 Showtec...
