Inhaltszusammenfassung für SHOWTEC Scorpion Scan 160
- Seite 1 Scorpion Scan 160 ORDERCODE 31110...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem Scorpion Scan viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail an: iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info...
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Scorpion Scan Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Montage …………………………………………………………..……………..……………..……..……….. Gerätebeschreibung....…............……….……………………………... Features……………………….………………………………………………………….………………….…. Geräteübersicht Rückseite………………………………………………………………………..…..…..….. Installation................…...………………………….………….….. Lampeninstallation............………………………………………..………….. Aufstellung und Bedienung............……..……………………………...….. Ein Scorpion.................……………………………………………… Mehrere Scorpions................………………..………………….. DMX-Protokoll …...........…………………………………………………………… Steuereinheit ….....……........………………………………………………………. Steuerungs-Modus........………………………………………………………….…… DMX-Adressierung........……………………………………………………………..…… Funktionen der Steuereinheit........……………………………………………………… Stand-Alone Modus........………………………………………………………………… Master/Slave Modus.........………………………………………………………………….. -
Seite 4: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! Vor öffnen,das Gerätes vom Netz trennen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten... -
Seite 5: Bestimmungsgemäße Verwendung
(z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. •... -
Seite 6: Montage
VORSICHT! AUGENVERLETZUNGEN! Blicken Sie nie direkt in die Lichtquelle (gilt besonders für Epileptiker)! ANMERKUNGEN: • Dieses Gerät ist nicht für den Dauerbetrieb konzipiert. Konsequente Betriebspausen erhöhen die Lebensdauer des Gerätes. • Der Minimalabstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf 1,3 Meter nicht unterschreiten! •... -
Seite 7: Gerätebeschreibung

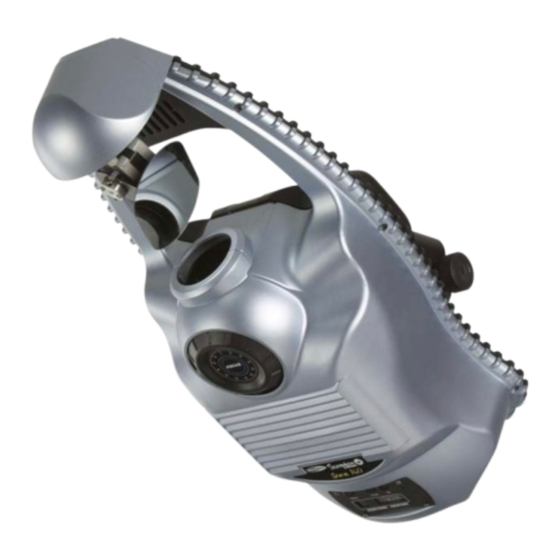

GERÄTEBESCHREIBUNG Features Der Showtec Scorpion Scan 160 ist ein Scanner mit einem hohen Output und schönen Lichteffekten. • 1 Farbrad mit 11 farbigen Gobos und offen • 1 Goborad mit 14 Metallgobos plus offen • DMX-Steuerung über Standard DMX-Controller • 6 DMX-Steuerkanäle erforderlich •... -
Seite 8: Rückseite
Installation Lampeninstallation Für den Showtec Scorpion brauchen Sie eine ELC 250 Lampe (ordercode 82401 / 80809G / 80809O / 80809P / 80814 / 80819 / 80821), die von allen namhaften Herstellern produziert wird. Benutzen Sie nur eine passende Lampe für Ihr Gerät. -
Seite 9: Aufstellung Und Bedienung
Waschbenzin ab). 4. Setzen Sie die Lampen-Pins in die kleinen Löcher in die Lampenfassung. 5. Setzen Sie die Lampenabdeckung wieder ein und befestigen Sie die Schrauben sorgfältig. Setzen Sie auch das Metallgehäuse wieder ein und befestigen Sie die Schrauben wieder. Abb. - Seite 10 Aufbau mehrerer Scorpions DMX-Set up Master/Slave Set up Abb. 4 Hinweis: Schließen Sie erst alle Kabel an, bevor Sie den Strom einschalten. Abb. 5...
-
Seite 11: Dmx-Protokoll
DMX-Protokoll Kanal 1 - Horizontale Bewegung (Pan) Schieben Sie den Regler nach oben, um den Spiegel horizontal zu bewegen (PAN). Graduelle Spiegeleinstellung von einem Ende des Reglers zum anderen (0-255, 128-center). Der Head kann um 540° Grad gedreht werden und stoppt in jeder gewünschten Position. Kanal 2 - Spiegelbewegung vertikal (Tilt) Schieben Sie den Regler nach oben, um den Spiegel vertikal zu bewegen (TILT). -
Seite 12: Steuereinheit
Der Scorpion-Scan kann mit einem Controller im Controller-Modus oder ohne Controller im Stand-alone- Modus gesteuert werden. Steuer-Modus Wenn das Licht der Anzeige brennt bedeutet dies, dass der Scorpion arbeitet. Abb. 6 A. Up-Taste B. Down-Taste C. [MODE]-Taste Steuer-Modus Die Scanner sind individuell adressiert auf einer Datenverbindung und an eine Steuerung angeschlossen. -
Seite 13: Funktionen Der Steuereinheit
Mode-Taste Up /Down-Taste DMX Mode: Light 1 Dmx Mode: DMX Mode: Light 512 Master Mode Sound-control Master Mode Master Mode: Slow Master Mode Standby Slave-Mode Slave 1 Slave-Mode Slave 2 Slave Mode Slave-Mode Slave 3 Slave-Mode Slave 4 Abb. 7... -
Seite 14: Stand-Alone Modus
Funktionen, die ferngesteuert werden können Farbrad Der Scorpion enthält ein Farbrad mit 11 Farben und Weiß. Das Farbrad kann in jeder Position zwischen zwei Farben positioniert werden, die nebeneinander sind. Es ist auch möglich, das Farbrad kontinuierlich bei unterschiedlichen Geschwindigkeiten rotieren zu lassen ("Regenbogen"-Effekt in beiden Richtungen). Rotierendes Goborad Dieses rotierende Goborad hat 14 Metallgobos und offen. -
Seite 16: Rotierendes Goborad
2. Das Gehäuse darf keine Verformungen aufweisen, Befestigungen und Installations-Spots. 3. Mechanische Teile wie Achsen und andere dürfen keine Gebrauchsspuren aufweisen. 4. Die elektrischen Stromkabel dürfen keine Schäden oder Materialermüdungen zeigen. Der Showtec Scan benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Sonst wird der... -
Seite 17: Fehlersuche
Setzen Sie einen Flachkopfschraubendreher in einen Schlitz der Sicherungsabdeckung. Drehen Sie ihn nach links und drücken gleichzeitig ein bißchen (vorsichtig drehen und drücken). Die Sicherung kommt heraus. Entfernen Sie die kaputte Sicherung. Wenn Sie braun oder milchig ist, ist sie durchgebrannt. Setzen Sie die Ersatzsicherung in den Halter ein, in dem die alte Sicherung war. - Seite 18 Problem Mögliche Ursache(n) des Problems ·Hilfsmaßnahme Der Scanner hat keinen Strom ·Vergewissern Sie sich, dass der Strom Ein Scanner oder eingeschaltet ist und alle Kabel angeschlossen mehrere Scanner sind. sind komplett tot. Eine Sicherung ist durchgebrannt. · Wechseln Sie die Sicherung aus. Die Scanner setzen Der Controller ist nicht ·...
-
Seite 19: Produktbeschreibung
Signal output 3-pin XLR female Lampe Geeignete Lampen-Modelle*: Showtec ELC 24V 250W (50 hr) ordercode 82401 GE ELC 24V 250W (50 hr; 3400K) ordercode 80809G Osram ELC 24V 250W (50 hr) ordercode 80809O Philips ELC 24V 250W (35 hr; 3400K) ordercode 80809P Philips ELC 24V 250W (500 hr;...
