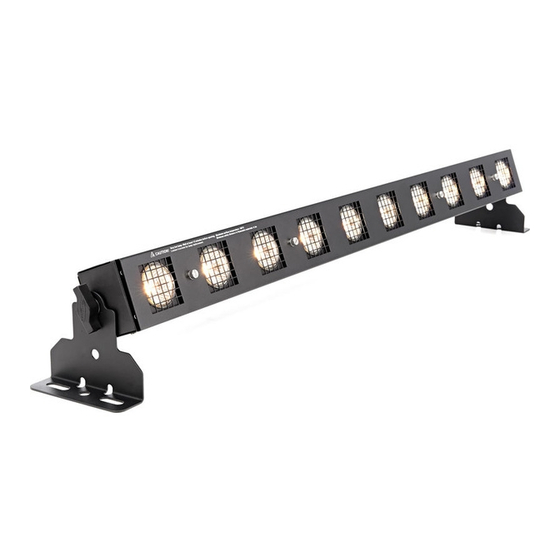

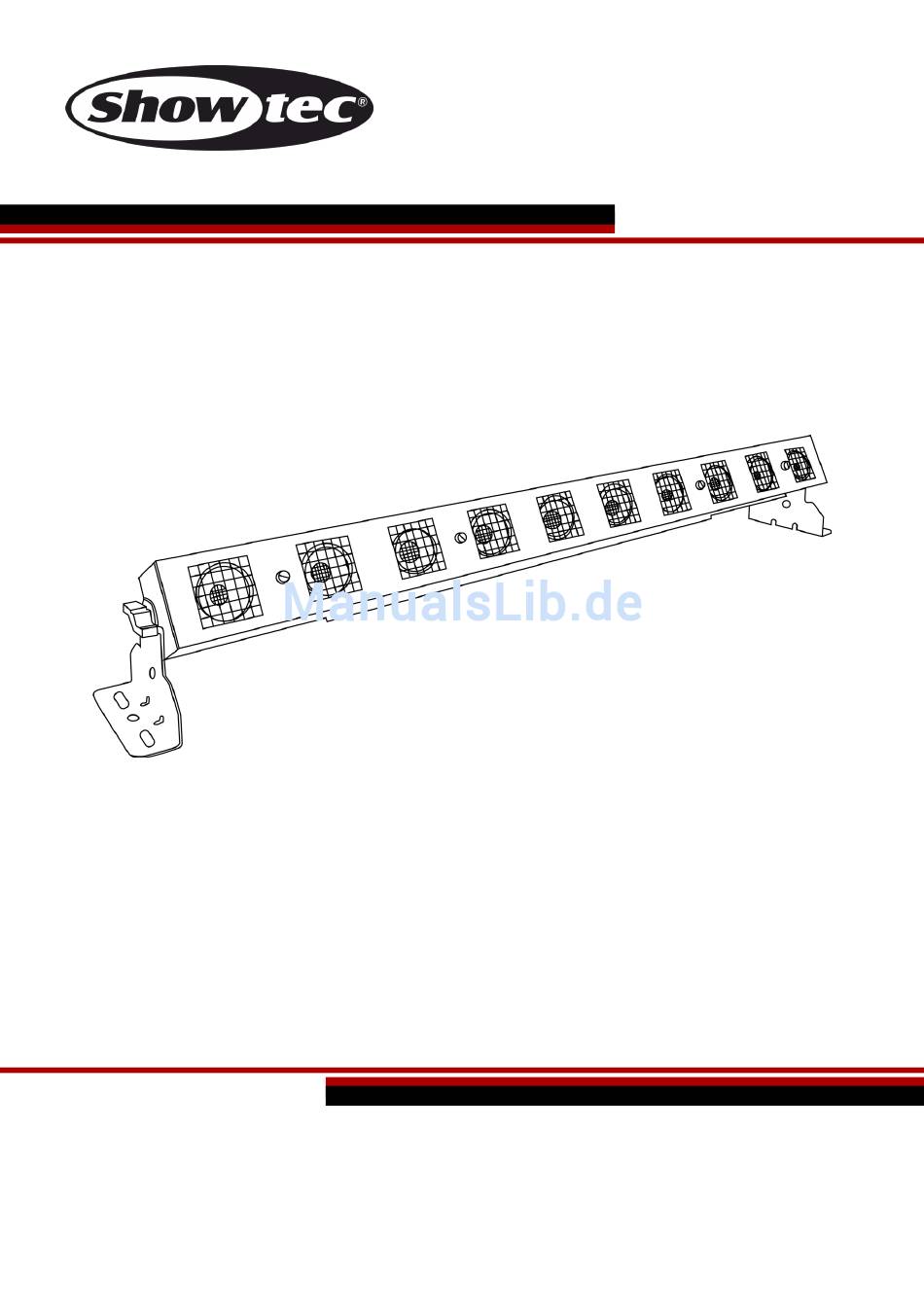

- Seite 1 HANDBUCH DEUTSCH Sunstrip Active RetroLED Bestellnummer: 30750 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Sunstrip Active RetroLED Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Optionales Zubehör ..............................7 Vorderseite ..................................8 Rückseite ..................................8 Installation ................................... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Sunstrip Active RetroLED 2 Halterungen mit Schrauben Neutrik Powercon-zu-Schuko-Netzkabel (1,5 m) ... - Seite 4 • Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Sunstrip Active RetroLED • Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. • Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Sunstrip Active RetroLEDs. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. -
Seite 6: Netzanschlüsse
Sunstrip Active RetroLED Der Sunstrip Active RetroLED kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. -
Seite 7: Rückgabe
Sunstrip Active RetroLED Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 8: Beschreibung Des Geräts
Leistungsaufnahme: 110 W DMX-Kanäle: 1, 2, 5 oder 10 Kanäle 4-stelliges LED-Display für ein einfaches Setup Lichtquelle: 10 x Showtec LED Sunstrip Lampen GU10 (83120) Fassung: GU10 Lumen: 520 (pro Lampe) Steuerungsmodi: Chasemodus, DMX-Modus ... -
Seite 9: Vorderseite
Sunstrip Active RetroLED Vorderseite Abb. 01 10 x Showtec LED Sunstrip Lampen GU10 mit 11 W (83120) 02) Einstellschraube 03) Halterung Rückseite Abb. 02 04) 3-poliger DMX-Ausgang 05) Neutrik Powercon Thru (Grau, Max. 20 A) 06) 4-stelliges LED-Display + Menütasten... -
Seite 10: Steuerungsmodi
Sunstrip Active RetroLED Steuerungsmodi Es gibt 2 Modi: • Chasemodus • DMX-512 (1CH, 2CH, 5CH oder 10CH) Ein Sunstrip Active (Chasemodus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. -
Seite 11: Verbinden Der Geräte
Sunstrip Active RetroLED Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 12: Bedienfeld
Sunstrip Active RetroLED Bedienfeld A) LED-Display Mode-Taste C) Menu-Taste D) Up-Taste Down-Taste Abb. 04 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) DMX-Adresszuweisung Mit dem Bedienfeld auf der Rückseite des Geräts können Sie dem Gerät eine DMX-Adresse zuweisen. -
Seite 13: Menü-Übersicht
Chaseprogramm Chase-Richtung Chase-Geschwindigkeit Chase-Dimmer Nach dem Einschalten zeigt der Sunstrip Active RetroLED „Showtec“ auf dem Display an! Diese Anzeige bleibt 30 Sekunden lang aktiv. 1. DMX-Modus In diesem Modus können Sie eine DMX-Adresse einstellen und eine DMX-Konfiguration auswählen. 1.1 DMX-Adresse 01) Halten Sie Mode 5 Sekunden lang gedrückt, bis das Display beginnt zu blinken. -
Seite 14: Dmx-Konfiguration
Sunstrip Active RetroLED 1.2 DMX-Konfiguration 01) Drücken Sie im DMX-Modus auf Menu, bis das Display anzeigt. 02) Sie können zwischen 4 verschiedenen DMX-Konfigurationen wählen. 03) Wählen Sie mit Up/Down die gewünschte DMX-Konfiguration aus. 1 DMX-Kanal 2 DMX-Kanäle 5 DMX-Kanäle 10 DMX-Kanäle Hinweis: Das Display muss blinken, wenn Sie diese Option ändern möchten. -
Seite 15: Begrüßungstext Bearbeiten
Hinweis: Das Display muss blinken, wenn Sie diese Option ändern möchten. Begrüßungstext bearbeiten Der Standardtext lautet „Showtec“. Mit dieser Funktion können Sie einen eigenen Begrüßungstext erstellen. 01) Halten Sie Mode 5 Sekunden lang gedrückt, bis das Display beginnt zu blinken. -
Seite 16: Dmx-Kanäle
Sunstrip Active RetroLED Kanal 2 – Lichtintensität Abschnitt 2 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%) 5 DMX-Kanäle Kanal 1 – Lichtintensität Abschnitt 1 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%) Kanal 2 – Lichtintensität Abschnitt 2 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%) Kanal 3 –... -
Seite 17: Dmx-Kanäle
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Sunstrip Active RetroLED von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 18: Lampen Ersetzen
Anschlüsse vollständig trocken sind, bevor Sie das Gerät mit anderen Geräten verbinden oder wieder ans Netz anschließen. Lampen ersetzen Der Showtec Sunstrip Active RetroLED benötigt die LED Sunstrip Lampe GU10 (83120) wie sie von allen gängigen Herstellern produziert wird. Verwenden Sie ausschließlich geeignete Lampen. -
Seite 19: Ersetzen Der Sicherung
05) Wenn Sie die Ursache des Problems nicht ausfindig machen können, öffnen Sie auf keinen Fall das Gerät, da es Schaden nehmen könnte und die Garantie erlischt. 06) Geben Sie das Gerät an Ihren Showtec-Händler zurück. Keine Reaktion auf DMX-Signale Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter Controller oder eine... - Seite 20 Sunstrip Active RetroLED Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom. • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und ob die Kabel Geräte angeschlossen sind funktionieren überhaupt nicht Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung. Die Geräte Der Controller ist nicht •...
-
Seite 21: Technische Daten
Pin 1 (Erde), Pin 2 (-), Pin 3 (+) DMX-Modus: 1, 2, 5 oder 10 Kanäle Signaleingänge: DMX, 3-polig Signalausgänge: DMX, 3-polig Elektromechanische Effekte: Lichtquelle: 10 x Showtec LED Sunstrip Lampen GU10 (83120) Fassung: GU10 Lumen: 520 (pro Lampe) Strahlungswinkel: 36° Dimmer: 0-100%... -
Seite 22: Abmessungen
Sunstrip Active RetroLED Abmessungen Seite Bestellnummer: 30750... -
Seite 23: Notizen
Sunstrip Active RetroLED Notizen Bestellnummer: 30750... - Seite 24 ©2017 Showtec...
