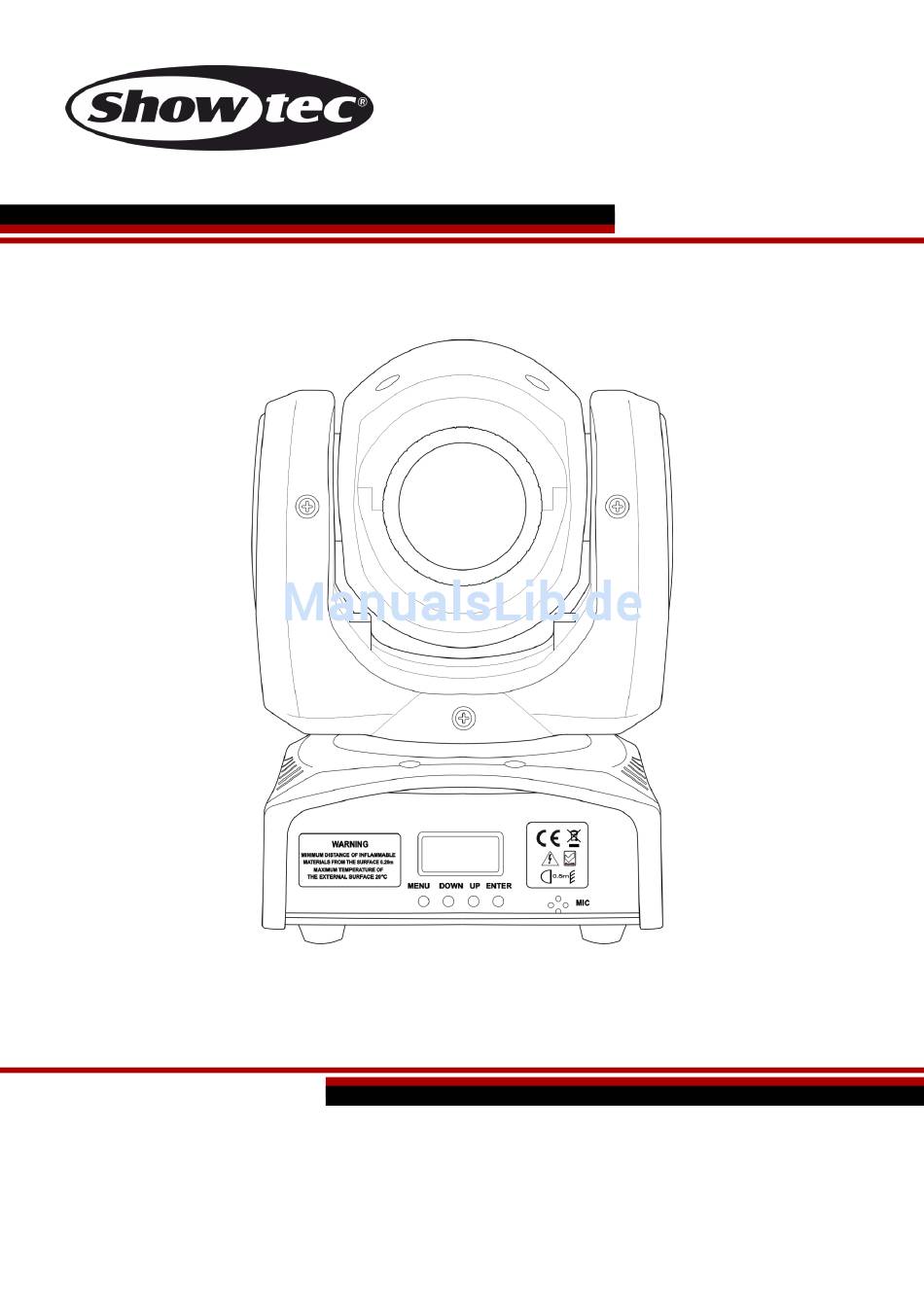

- Seite 1 HANDBUCH DEUTSCH Kanjo Spot 10 Bestellnummer: 45010 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Kanjo Spot 10 Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Voraussichtliche Nutzungsdauer von LEDs ......................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Funktionen .................................. -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Showtec Kanjo Spot 10 • IEC-Netzkabel (1,5 m) • 1 Halterung und 2 Schrauben für die Traversenmontage •... - Seite 4 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. • Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Bestellnummer: 45010...
-
Seite 5: Bestimmungsgemäßer Gebrauch
Kanjo Spot 10 • Nur für die Verwendung durch Erwachsene geeignet. Der Moving Head muss außerhalb der Reichweite von Kindern installiert werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. • Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu überbrücken. -
Seite 6: Netzanschlüsse
Kanjo Spot 10 Der Kanjo kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 7: Rückgabe
Kanjo Spot 10 Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. -
Seite 8: Beschreibung Des Geräts

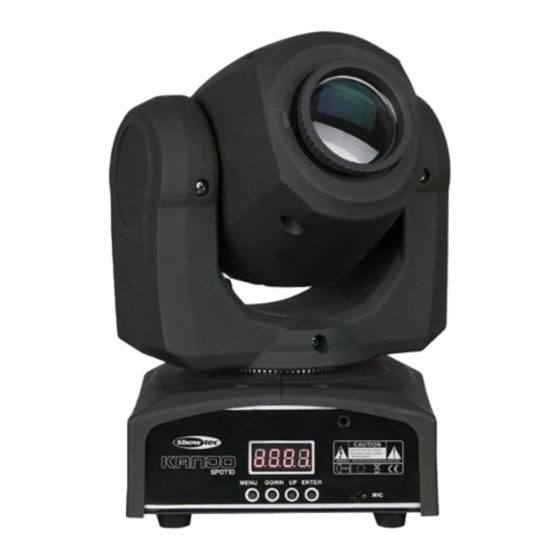

Kanjo Spot 10 Beschreibung des Geräts Funktionen Der Kanjo Spot 10 ist ein ultrakompakter Moving Head mit einer 10W-LED. Der Kanjo Spot 10 ist ideal für kleine Clubs und mobile DJs. • Kompakte Größe • Statisches Gobo- und Farbrad • Musiktaktung •... -
Seite 9: Vorderseite
08) Ventilator Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Kanjo Spot 10. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 10: Setup Und Betrieb
Kanjo Spot 10 Setup und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum bevorzugten Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine Netzspannung von 230V angeschlossen werden und umgekehrt. -
Seite 11: Mehrere Kanjos (Dmx-Steuerung)
Kanjo Spot 10 Mehrere Kanjos (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie die Kanjos und andere Geräte mit einem 3-poligen XLR-Kabel. -
Seite 12: Verbinden Der Geräte
Kanjo Spot 10 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 13: Bedienfeld
Kanjo Spot 10 Der Kanjo Spot 10 kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) LED-Display MENU-Taste C) DOWN-Taste D) UP-Taste ENTER-Taste Abb. 06 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 14: Menü-Übersicht
Kanjo Spot 10 Menü-Übersicht Bestellnummer: 45010... -
Seite 15: Hauptmenü-Optionen
Kanjo Spot 10 Hauptmenü-Optionen DMX-512-Modus Pan/Tilt-Umkehrmodus Kanal-Modus Master (Auto)/Slave-Modus Musikgetakteter Modus LED-Display durchgehend EIN/AUS LED-Display-Umkehrmodus Reset Manueller Modus Manuelle DMX-Einstellung 1. DMX-512-Modus 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü aufzurufen. -
Seite 16: Master (Auto)/Slave-Modus
Kanjo Spot 10 4. Master (Auto)/Slave-Modus 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü aufzurufen. 03) Wählen Sie mit UP und DOWN einen der beiden Modi aus:... -
Seite 17: Manueller Modus
Kanjo Spot 10 9. Manueller Modus 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü aufzurufen. 03) Wählen Sie mit UP und DOWN eine der beiden Optionen aus:... -
Seite 18: Dmx-Kanäle
Kanjo Spot 10 DMX-Kanäle 8 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. -
Seite 19: Kanäle
Kanjo Spot 10 Kanal 8 - Funktionen 0-93 Keine Funkion Einstellungen zurücksetzen Werkseinstellungen wiederherstellen 96-255 Musikgetakteter Modus 10 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). -
Seite 20: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Kanjo Spot 10 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 21: Statisches Gobo- Und Farbrad
Kanjo Spot 10 Statisches Gobo- und Farbrad Statisches Goborad Abb. 07 Farbrad Abb. 08 Bestellnummer: 45010... -
Seite 22: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 24 für nähere Informationen zum Auswechseln der Sicherung. - Seite 23 Kanjo Spot 10 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Einer oder eingeschaltet ist und ob die Kabel mehrere angeschlossen sind Scheinwerfer funktionieren Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung überhaupt nicht Die Geräte...
-
Seite 24: Technische Daten
Kanjo Spot 10 Technische Daten Modell: Showtec Kanjo Spot 10 Eingangsspannung: 100-240 VAC, 60/50Hz Leistungsaufnahme: 26W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk Sicherung: F1,5AL/250V Abmessungen: 175 x 150 x 278 (LxBxH) Gewicht: 2,6 kg Bedienung und Programmierung: Signal Pin OUT:... -
Seite 25: Abmessungen
Kanjo Spot 10 Abmessungen Bestellnummer: 45010... -
Seite 26: Notizen
Kanjo Spot 10 Notizen Bestellnummer: 45010... - Seite 27 Kanjo Spot 10 Bestellnummer: 45010...
- Seite 28 ©2014 Showtec...
