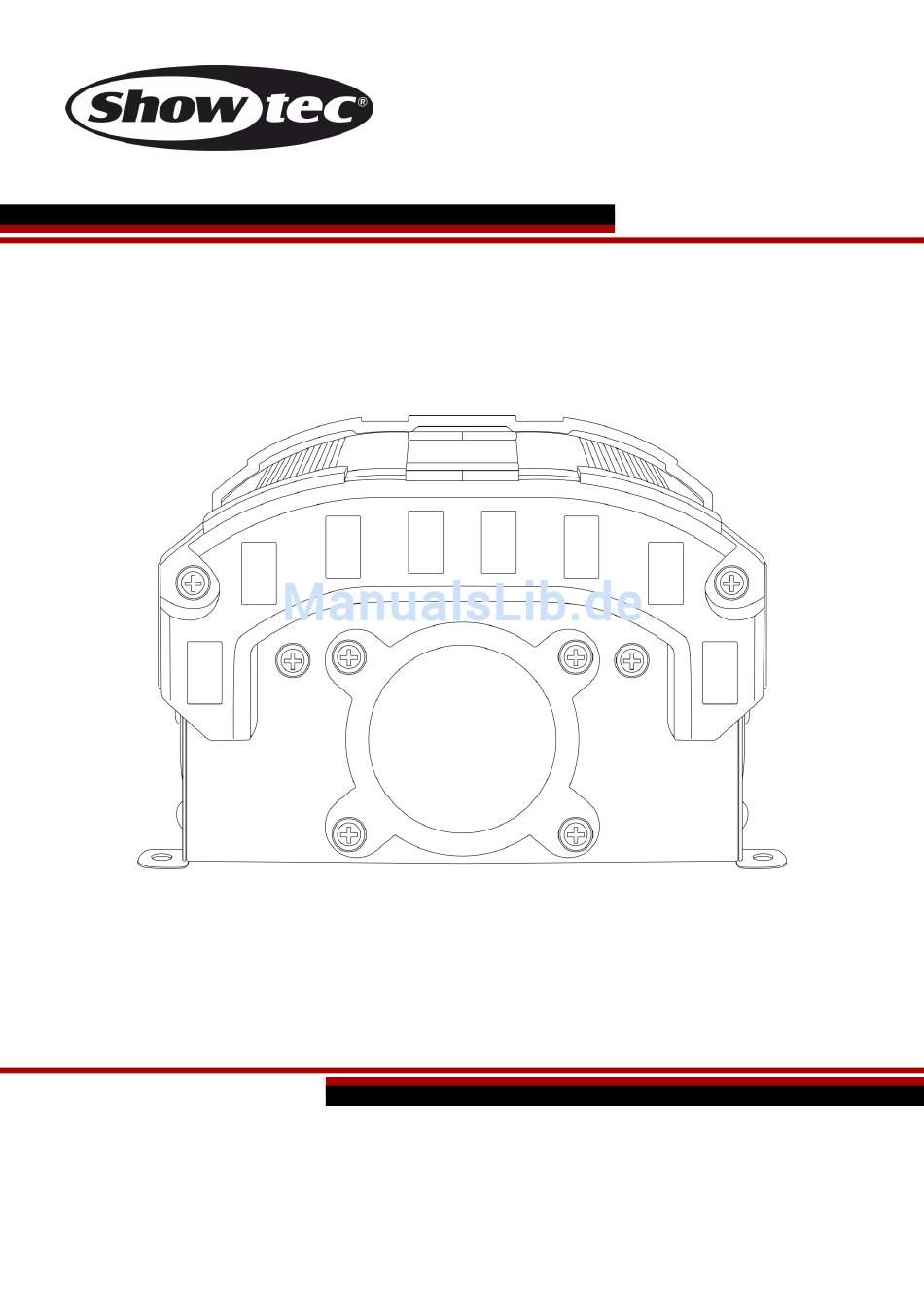

- Seite 1 HANDBUCH DEUTSCH Wall Streamer Bestellnummer: 43150 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Seitenansicht.................................. 8 Installation ................................... 9 Setup und Betrieb ................................9 Steuerungsmodi ................................9 Ein Wall Streamer (Auto und voreingestellte Programme) ................9 Ein Wall Streamer (Musiktaktung) ........................... 9 Mehrere Wall Streamer (Master/Slave-Steuerung) ..................... 9 Mehrere Wall Streamer (DMX-Steuerung)......................10 Verbinden der Geräte ...............................12 Datenverkabelung ..............................12... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Wall Streamer IEC-Netzkabel – 1,5 m Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. • Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Bestellnummer: 43150...
-
Seite 5: Bestimmungsgemäßer Gebrauch
Wall Streamer • Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. • Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu überbrücken. -
Seite 6: Netzanschlüsse
Wall Streamer Der Wall Streamer kann auf dem Boden einer flachen Bühne positioniert werden oder mit 4 Schrauben an einer Wand befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 7: Rückgabe
Wall Streamer Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Geräts
Wall Streamer Beschreibung des Geräts Funktionen Der Wall Streamer von Showtec ist ein Wandstrahler mit hoher Leistung und hervorragenden Effekten. Eingangsspannung: 100-240V, 60/50Hz Leistungsaufnahme: 11W DMX-Kanäle: 3, 6, 7 Kanäle 4-stelliges LED-Display für das einfache Setup ... -
Seite 9: Rückseite
Wall Streamer Rückseite Abb. 02 02) 4-stelliges LED-Display + Steuerungstasten Seitenansicht Abb. 03 Abb. 04 03) IEC-Netzeingang 100-240V + Sicherung T1AL/250V 04) DMX-Eingang (IN), 3-polig 05) DMX-Ausgang (OUT), 3-polig 06) IEC-Netzausgang 100-240V Bestellnummer: 43150... -
Seite 10: Installation
Wall Streamer Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Wall Streamer. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 11: Mehrere Wall Streamer (Dmx-Steuerung)
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie die Wall Streamer und andere Geräte mit einem 3-poligen XLR-Kabel. 04) Verbinden Sie die Geräte wie in Abb. 06 abgebildet. Schließen Sie den DMX-Ausgang des ersten Geräts mit einem DMX-Kabel an den Eingang des zweiten Geräts an. - Seite 12 Wall Streamer DMX-Setup für mehrere Wall Streamer Abb. 06 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 43150...
-
Seite 13: Verbinden Der Geräte
Wall Streamer Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 14: Bedienfeld
Daher sollte die DMX-Adresse des ersten Wall Streamers 1(001) sein; die DMX-Adresse der zweiten Wall Streamers sollte 1+7=8 (008) sein; die DMX-Adresse der dritten Wall Streamers sollte 8+7=15 (015) sein, etc. Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jeder einzelne Wall Streamer korrekt angesteuert werden kann. -
Seite 15: Menü-Übersicht
Wall Streamer Menü-Übersicht Hauptmenü-Optionen 1. Automodus 2. Voreingestellte Programme 3. Musikgetakteter Modus 4. DMX-512-Modus 5. Master/Slave-Modus 6. Testmodus 1. Automodus 01) Drücken Sie im Hauptmenü auf MODE, bis auf dem Display angezeigt wird. 02) Das Gerät spielt nun alle 6 voreingestellten Programme der Reihe nach ab. -
Seite 16: Musikgetakteter Modus
Wall Streamer 03) Drücken Sie SETUP, sobald Sie das gewünschte Programm ausgewählt haben, um das Untermenü aufzurufen. 04) Drücken Sie wiederholt auf SETUP, um zwischen diesen Optionen zu wechseln: Programmgeschwindigkeit. 01-99 = von langsam nach schnell, FL = maximale Geschwindigkeit Blitzgeschwindigkeit von langsam nach schnell. -
Seite 17: Fernbedienung
Wall Streamer Fernbedienung Taste Funktion Beschreibung Blackout Gerät ein- oder ausschalten Automodus Aktivierung Automodus Voreingestellte Programme Aktivierung voreingestellte Programme Stroboskop Aktivierung Stroboskop Geschwindigkeit Einstellung Programmgeschwindigkeit DMX-Modus Aktivierung DMX-Modus Musiktaktung Aktivierung Musiktaktung Master/Slave-Modus Aktivierung Master/Slave-Modus Adresse zuweisen Einstellung gewünschte DMX-Adresse Zifferntasten... -
Seite 18: Musikgetakteter Modus
Wall Streamer 06) Erhöhen/Verringern Sie die Blitzfrequenz mit den -Tasten. Der Einstellbereich umfasst die Werte (von geringer bis hoher Frequenz). 3. Musikgetakteter Modus 01) Drücken Sie die -Taste, um die Musiktaktung zu aktivieren. Auf dem Display erscheint nun 02) Erhöhen/Verringern Sie die Audioempfindlichkeit mit den -Tasten. -
Seite 19: Dmx-Kanäle
Wall Streamer DMX-Kanäle 3 Kanäle Kanal 1 – Rot 0-255 Schrittweise Roteinstellung von 0-100% Kanal 2 - Grün 0-255 Schrittweise Grüneinstellung von 0-100% Kanal 3 - Blau 0-255 Schrittweise Blaueinstellung von 0-100% 6 Kanäle Kanal 1 - Lichtintensität (Dimmer) 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0 - -100%) Kanal 2 –... -
Seite 20: Kanäle
Wall Streamer 7 Kanäle Kanal 1 - Lichtintensität (Dimmer) 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0 - -100%) Kanal 2 – Rot ( Dimmer muss geöffnet sein 0-255 Schrittweise Roteinstellung von 0-100% Kanal 3 – Grün ( Dimmer muss geöffnet sein 0-255 Schrittweise Grüneinstellung von 0-100%... -
Seite 21: Wartung
03) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Wall Streamer von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 22: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 20 für nähere Informationen zum Auswechseln der Sicherung. - Seite 23 Wall Streamer Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Einer oder eingeschaltet ist und ob die Kabel mehrere angeschlossen sind Scheinwerfer funktionieren Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung. überhaupt nicht Die Geräte Der Controller ist nicht •...
-
Seite 24: Technische Daten
Wall Streamer Technische Daten Modell: Showtec Wall Streamer Eingangsspannung: 100-240 VAC, 60/50Hz Leistungsaufnahme: 11W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Sicherung: T1AL/250V Abmessungen: 170 x 150 x 105 mm (LxBxH) Gewicht: 1,2 kg Bedienung und Programmierung: Signal Pin OUT: Pin 1 (Erde), Pin 2 (-), Pin 3 (+) DMX-Modus: 3, 6, 7 Kanäle... -
Seite 25: Abmessungen
Wall Streamer Abmessungen Bestellnummer: 43150... -
Seite 26: Notizen
Wall Streamer Notizen Bestellnummer: 43150... - Seite 27 Wall Streamer Bestellnummer: 43150...
