Sorel TDC 2 Montageanweisung Und Bedienanleitung Seite 10

3
3.2 Elektrischer Anschluss (Fortsetzung)

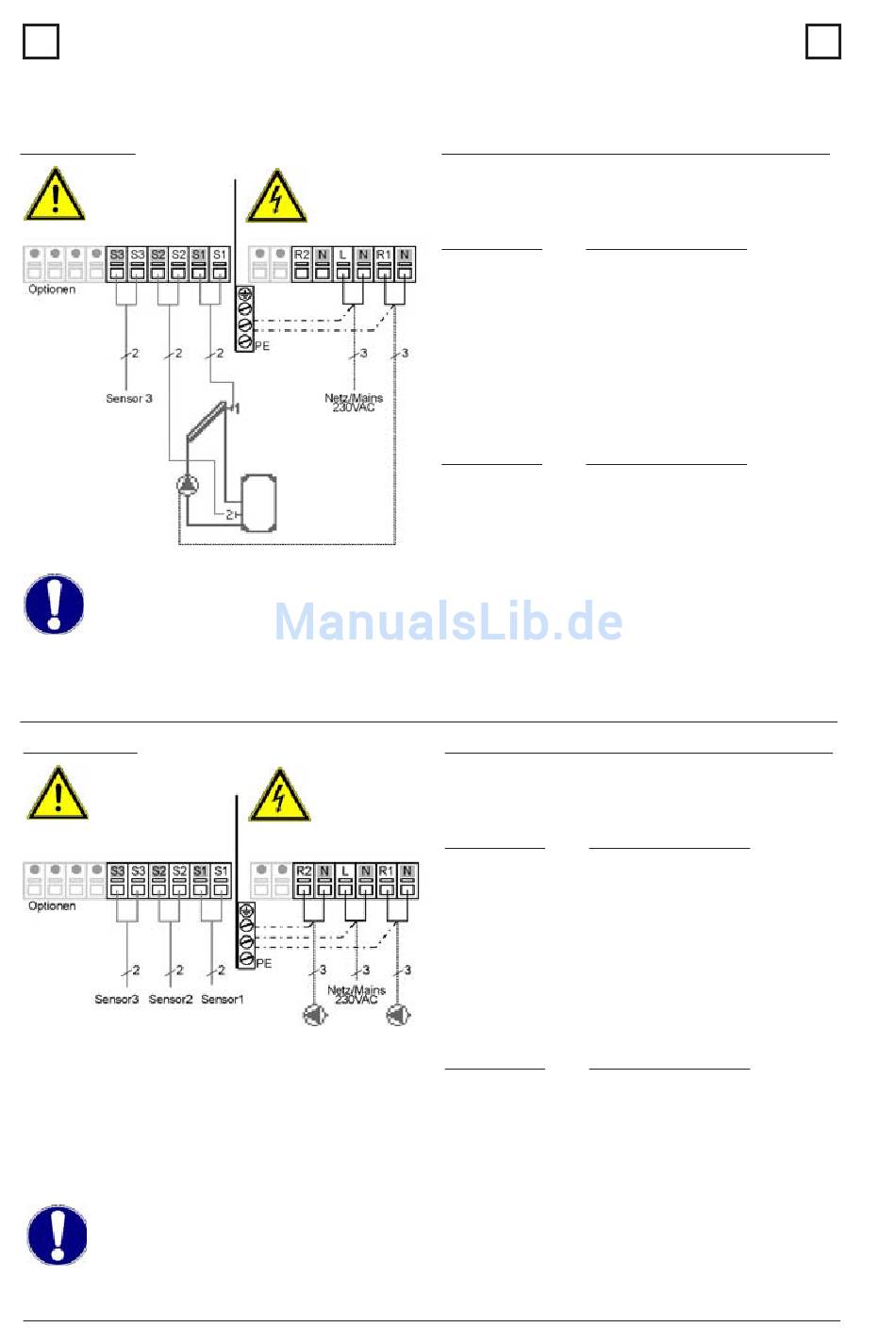

Abb. 3.2.2 „Solar mit Speicher"
Sensorseite
max. 12V
Achtung
Relais R1: Nur zur Drehzahl-
regelung von Standard-
pumpen, Mindestlast 20VA
Achtung
Abb. 3.2.3 „Universal ΔT-Regler"
Sensorseite
max. 12V
Achtung
Kurzbeschreibung Schaltfunktion:
Die ΔT-Funktion Fühler 1 > Fühler 2
schaltet die Pumpe an Relais R1.
Relais R1: Nur zur Drehzahl-
regelung von Standard-
pumpen, Mindestlast 20VA
Achtung
10
Installation
Netzseite
230VAC
Gefahr
Netzseite
230VAC
Gefahr
Klemmanschlussplan Programm 1
Kleinspannungen max. 12VAC/DC
Anschluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor
S2 (2x) Fühler 2 Speicher
S3 (2x) Fühler 3 (optional)
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz
Anschluss im rechten Klemmraum!
Klemme: Anschluss für:
L Netz Außenleiter L
N Netz Neutralleiter N
R1 Pumpe L (drehzahl)
N Pumpe N
R2 Pumpe L (ohne drehz.)
N Pumpe N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
Klemmanschlussplan Programm 2
Kleinspannungen max. 12VAC/DC
Anschluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 (Führung)
S2 (2x) Fühler 2 (Referenz)
S3 (2x) Fühler 3 (optional)
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz
Anschluss im rechten Klemmraum!
Klemme: Anschluss für:
L Netz Außenleiter L
N Netz Neutralleiter N
R1 Pumpe L (drehz.)
N Pumpe N
R2 Pumpe L (ohne drehz.)
N Pumpe N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
3
