Gossen MetraWatt METRISO 5000 AK Bedienungsanleitung Seite 2

11
1000 V CAT II / 2000 V CAT I
7

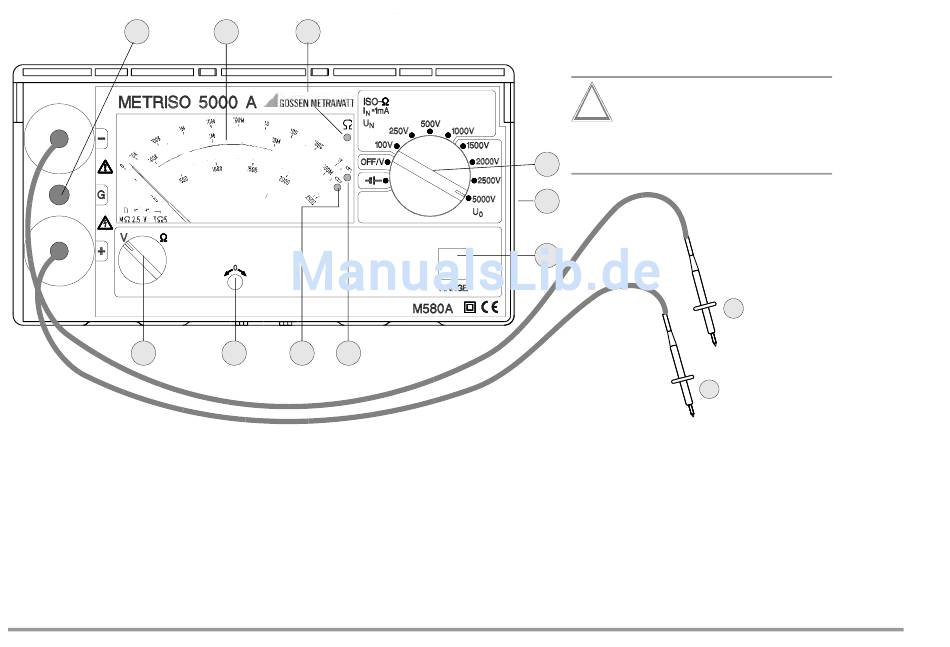

1 Bereichsschalter für Prüfspannung, Batterietest und Abschal-
tung der Stromversorgung
2 Schalter RANGE für Messbereichsumschaltung
3 Signal-LED Ω – grün: Messung OK
– aus: Messung ungültig, Batterie zu schwach
4 LED leuchtet: Messbereich bzw. Skala bis 1 TΩ gewählt
5 LED leuchtet: Messbereich bzw. Skala bis 100 MΩ gewählt
6 Stellschraube für mechanische Nullpunkteinstellung
2
8 3
6 5 4
IEC/EN 61557
!
VDE 0413
1
12
2
7 Funktionsschalter für Spannungs- oder Isolationswider-
standsmessung
8 Analoganzeige
9 Prüfspitze der –Messleitung
10 Prüfspitze der +Messleitung
11 Anschluss für Guardleitung (Zubehör Guard 5000A (Z580C))
12 Batterie- oder Kurbelinduktoreinschub
Achtung!
Zubehör 5 m-Verlängerungsleitung
Leadex 5000 (Z580D)
nur an +Messleitung anschließen!
9
10
