Plattformrückseite

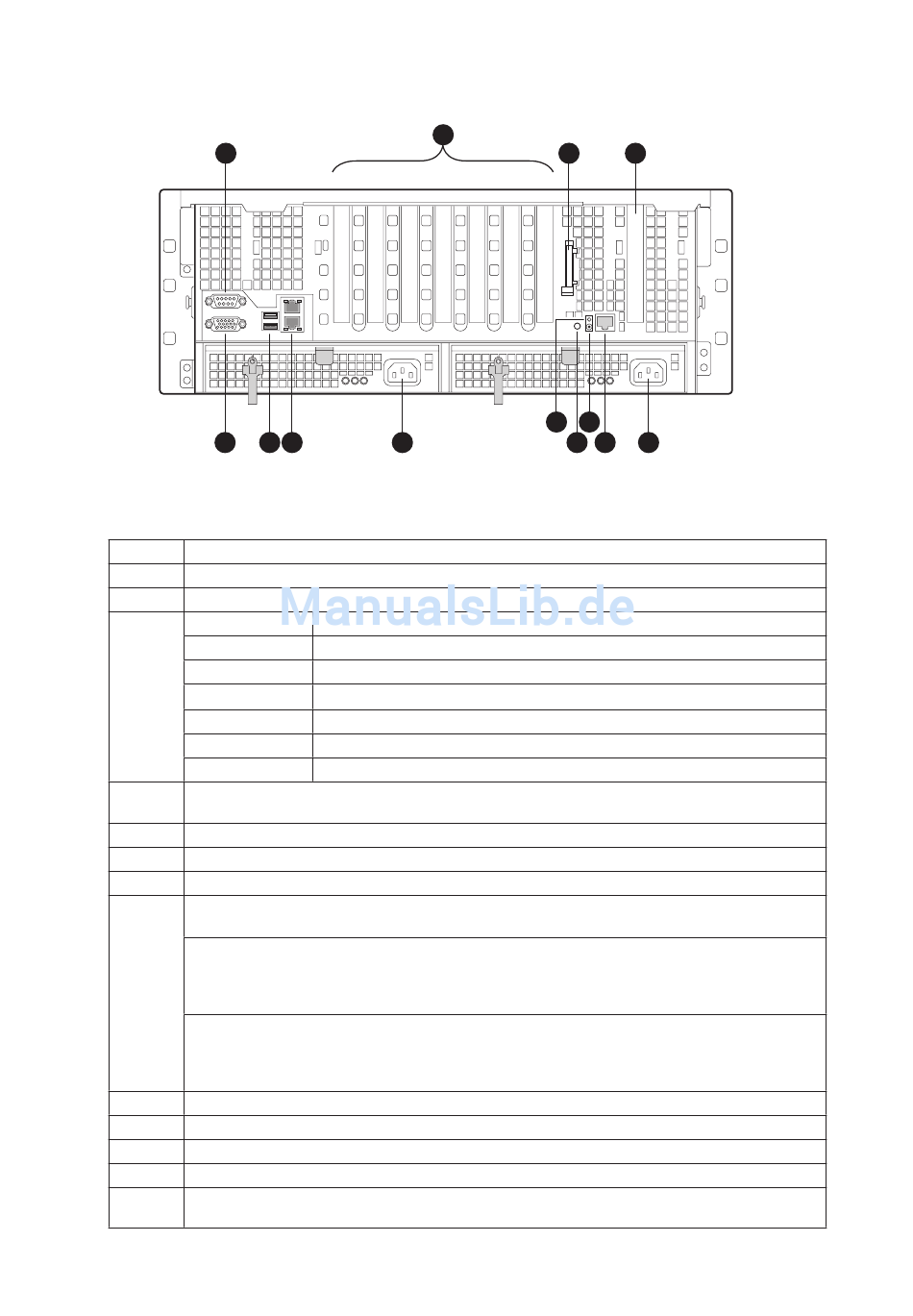

In Abbildung 5 werden die Merkmale der Gehäuserückseite dargestellt.
A
E
Tabelle 6.
Merkmale der Plattformrückseite
Element
Beschreibung
A
Serieller Anschluss. Der Zugriff auf den EMP erfolgt über den seriellen Anschluss.
B
PCI-Steckplätze
Steckplatz 1
Steckplatz 2
Steckplatz 3
Steckplatz 4
Steckplatz 5
Steckplatz 6
Steckplatz 7
Externer SCSI-Anschluss. Über den externen SCSI-Bus können sowohl LVDS- als auch SE-
C
Geräte angeschlossen werden.
D
Steckplatz für das Fibre-Channel-Modul
E
15-poliger Standard-VGA-Monitoranschluss
F
2 USB 2.0-Anschlüsse
G
Zwei RJ-45-Netzwerkanschlüsse (LAN1 oben, Verwaltungsfunktionen, LAN2 unten)
LEDs an den Netzwerkanschlüssen:
Status-LED (grün)
Ein: Netzwerkverbindung wurde festgestellt
Aus: Keine Netzwerkverbindung
Blinkend: Netzwerkverbindung ist aktiv
Geschwindigkeits-LED (zweifarbig grün/gelb)
Aus: 10 Mbit/s
Grün, ein: 100 Mbit/s
Gelb, ein: 1000 Mbit/s
Netzanschlüsse
H1, H2
Systemidentifikationstaste
I
Systemidentifikations-LED (blau)
J
K
Anschluss für Gleichstrom (ungenutzt)
L
RJ-45-Anschluss für Server-Management (GCM) (Nur mit dem Advanced Management-
Modul)
20
20
1
2
3
F G
H1
Abbildung 5. Merkmale der Plattformrückseite
PCI-Express x8 (mit Hot-Plug-Unterstützung)
PCI-X 133 MHz, 64-Bit (mit Hot-Plug-Unterstützung)
PCI-Express x4 (mit Hot-Plug-Unterstützung)
PCI-Express x4 (mit Hot-Plug-Unterstützung)
PCI-Express x4 (mit Hot-Plug-Unterstützung)
PCI-X 100 MHz, 64-Bit (keine Hot-Plug-Unterstützung)
PCI-X 100 MHz, 64-Bit (keine Hot-Plug-Unterstützung)
B
C
4
5
6
7
I
K
J
L
D
H2
Plattformbeschreibung
Plattformbeschreibung
