BTD MULTICELL Montage- Und Betriebsanleitung Seite 24

Anwendungsbeispiele

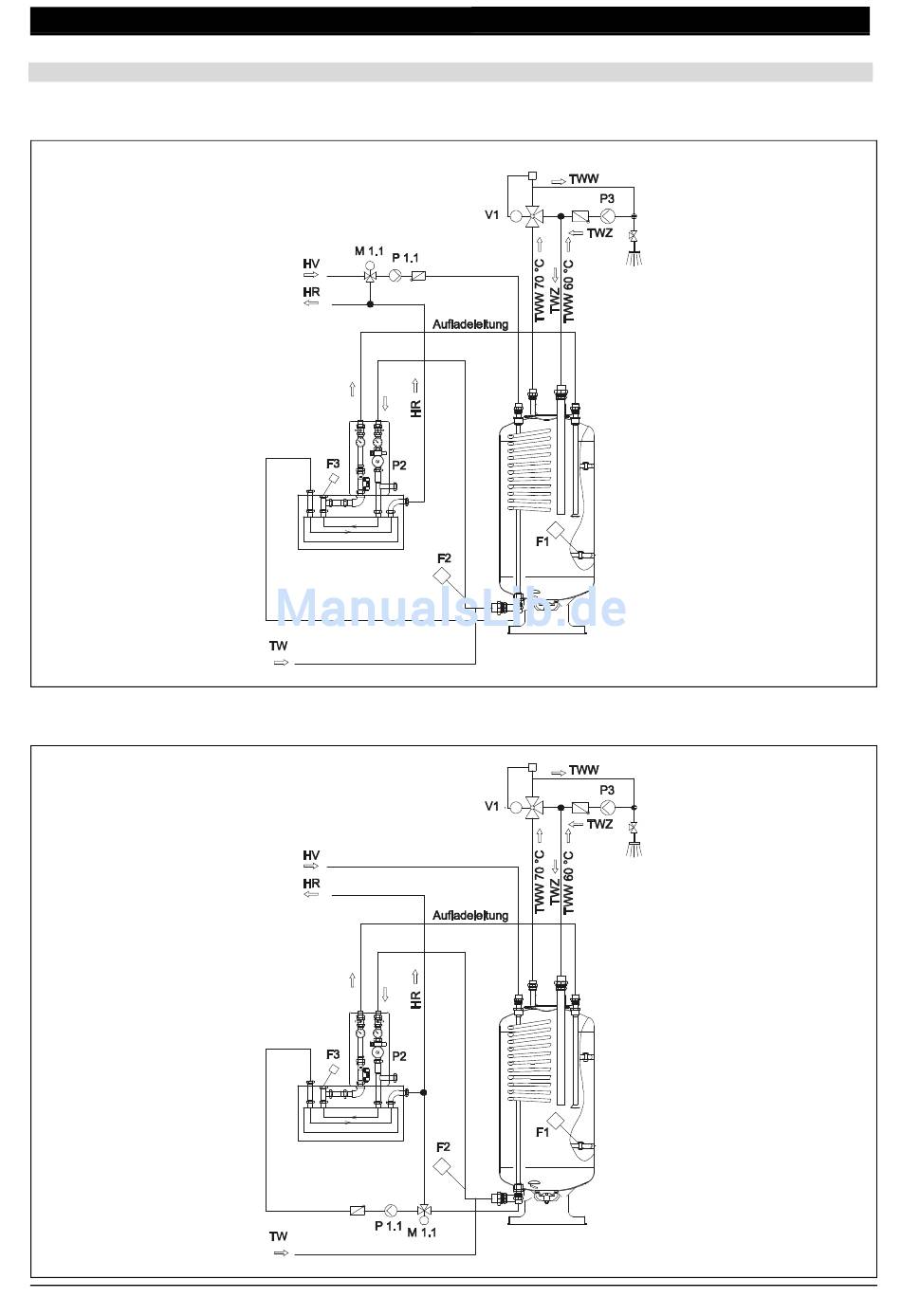

5.10 Hydraulische Einbindung (Unverbindliche Prinzipskizzen, Einbauanleitung der Komponenten beachten)
®
MultiCell MC-TSE System Thermo-S primärseitige Reihenschaltung bei hohen Vorlauftemperaturen
02033
®
MultiCell MC-TSE System Thermo-S primärseitige Reihenschaltung bei niedrigeren Vorlauftemperaturen
01955
F4
24
®
MULTICELL
(max. 95° C)
Abb. 028
(~75° C)
Abb. 029
