Verwandte Anleitungen für AEG MT 370
Inhaltszusammenfassung für AEG MT 370

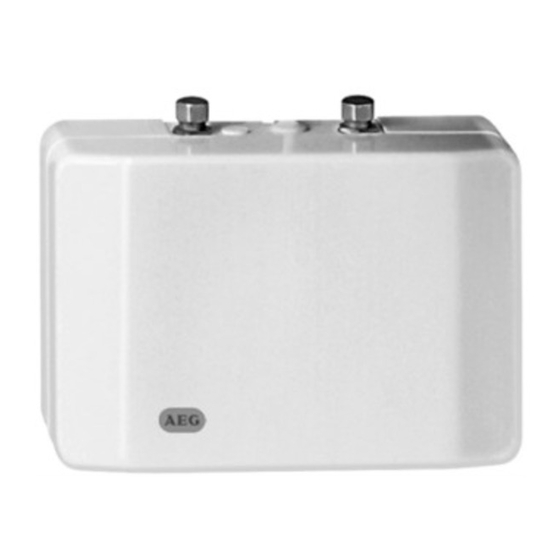

- Seite 1 MT 370, MT 460 MT 600 Kleindurchlauferhitzer Montage- und Gebrauchsanweisung...
-
Seite 2: Hinweise Für Den Benutzer
Hinweise für den Benutzer Bedienung des Gerätes Der AEG Kleindurchlauferhitzer MT erwärmt das Wasser während des Durchlaufes automatisch. Nach Öffnen des Warmwasserventiles der Mischbatterie schaltet sich die Heizung selbständig ein. Die Warmwasserauslauftemperatur ist ab- hängig vom mehr oder weniger geöffnetem Warmwasserventil. -
Seite 3: Hinweise Für Den Installateur
Hinweise für den Installateur Allgemeines AEG Kleindurchlauferhitzer werden unter Beachtung der VDE-Bestim- mungen und DIN-Normen gefertigt und geprüft und sind "Sicher im Sinne des Gesetzes über technische Arbeitsmittel". Geräteaufbau und Beschreibung Der Kleindurchlauferhitzer MT erwärmt das Wasser während des Durch- flusses. - Seite 4 Montage des Gerätes Gerät vorsichtig auspacken. Angaben auf dem Typenschild kontrollieren. Netzspannung vergleichen! Der Kleindurchlauferhitzer ist in einem frostfreien Raum zu installieren. Entsprechend dem ausgewählten Installationsschema bzw. dem Maß- bild zwei Dübel setzen und Wandbügel verschrauben. Anschließend Gerät montieren. Das Gerät muss beim Aufschieben auf den Wandbügel einen Einrastwiderstand überwinden.
- Seite 5 Beim offenen Betrieb hat der Auslauf die Funktion einer Belüftung und darf nicht verschlossen werden. Für den Anschluss können spezielle AEG Armaturen mit Feinstrahl- brausekopf verwendet werden. Es kann jedoch auch jede andere han- delsübliche Armatur verwendet werden, wenn der eingebaute Perlator gegen die mitgelieferte Strahlbrause für 3-4 Liter Durchflussmenge aus-...
- Seite 6 Installationsschema MT Untertisch-Montage - Offene Ausführung 1. Gerätemontage (siehe Maßbild Seite 4). Das Gerät kann auch senkrecht (Anschlüsse nach links oder rechts) montiert werden. 2. Die Armatur AHu 40 (Pos. 1) hat zwei Anschlussrohre für die Verbin- dung mit dem Kleindurchlauferhit- zer und ein Anschlussrohr für den Kaltwasseranschluss ans Eckventil.
-
Seite 7: Störungen
VDE 0100 sind beim elektrischen Anschluss zu be- achten. Der Kleindurchlauferhitzer MT ist mit einer Anschlussleitung (MT 370 mit Schuko-Stecker) und ca. 1 m freier Länge versehen. Es ist empfehlens- wert, für das Gerät einen eigenen Stromkreis vorzusehen (siehe Tabelle S. 3). - Seite 8 Benutzer entstehen können. Anschriftenverzeichnis für Kundendienstadressen und Garantiebedingungen siehe Beilage Entsorgung von Transport- und Verkaufsverpackungsmaterial AEG Haustechnik beteiligt sich gemeinsam mit dem Großhandel und dem Fachhandwerk/Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.
