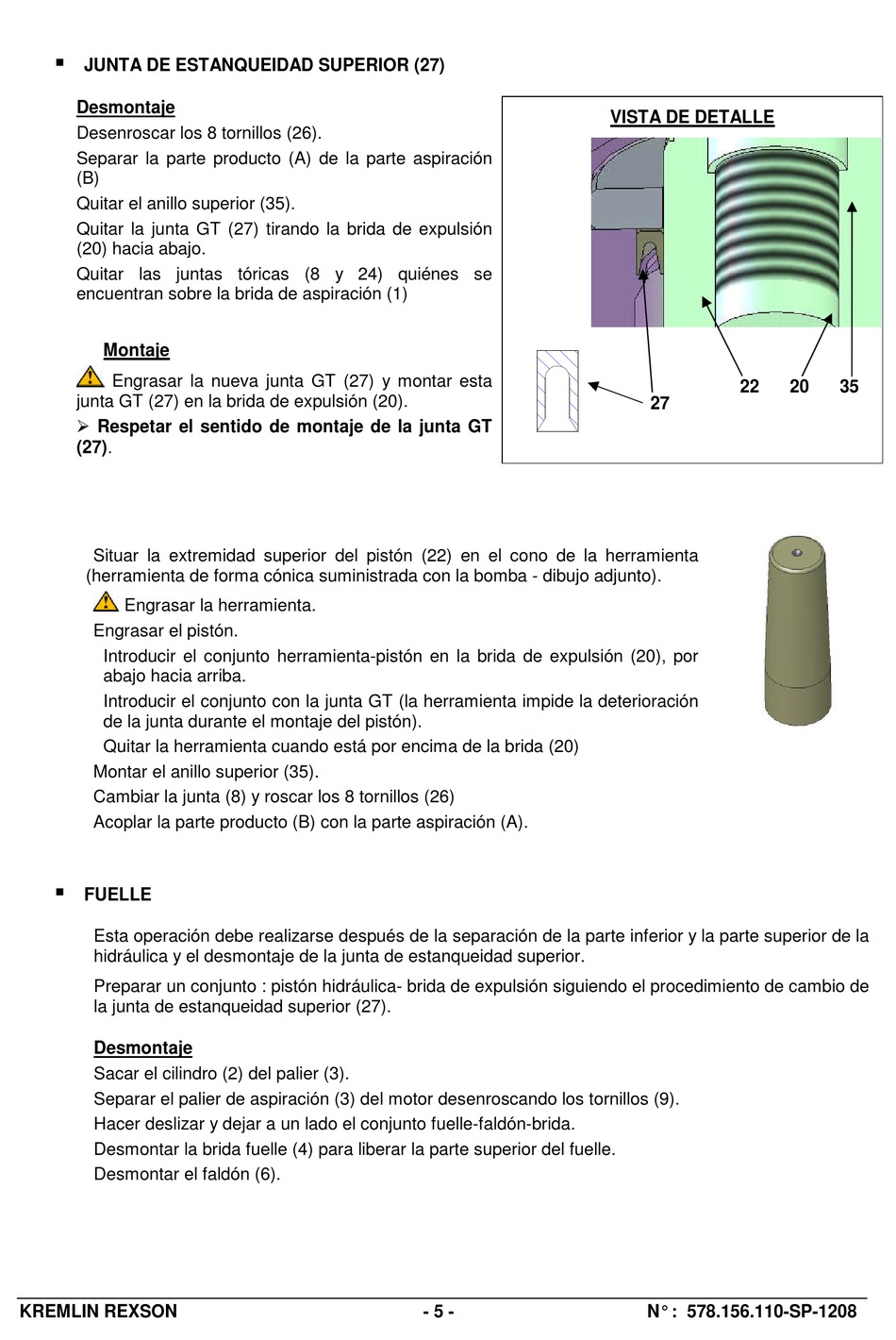

JUNTA DE ESTANQUEIDAD SUPERIOR (27)
Desmontaje
Desenroscar los 8 tornillos (26).
Separar la parte producto (A) de la parte aspiración
(B)
Quitar el anillo superior (35).
Quitar la junta GT (27) tirando la brida de expulsión
(20) hacia abajo.
Quitar las juntas tóricas (8 y 24) quiénes se
encuentran sobre la brida de aspiración (1)
Montaje
Engrasar la nueva junta GT (27) y montar esta
junta GT (27) en la brida de expulsión (20).
Respetar el sentido de montaje de la junta GT
(27).
Situar la extremidad superior del pistón (22) en el cono de la herramienta
(herramienta de forma cónica suministrada con la bomba - dibujo adjunto).
Engrasar la herramienta.
Engrasar el pistón.
Introducir el conjunto herramienta-pistón en la brida de expulsión (20), por
abajo hacia arriba.
Introducir el conjunto con la junta GT (la herramienta impide la deterioración
de la junta durante el montaje del pistón).
Quitar la herramienta cuando está por encima de la brida (20)
Montar el anillo superior (35).
Cambiar la junta (8) y roscar los 8 tornillos (26)
Acoplar la parte producto (B) con la parte aspiración (A).
FUELLE
Esta operación debe realizarse después de la separación de la parte inferior y la parte superior de la
hidráulica y el desmontaje de la junta de estanqueidad superior.
Preparar un conjunto : pistón hidráulica- brida de expulsión siguiendo el procedimiento de cambio de
la junta de estanqueidad superior (27).
Desmontaje
Sacar el cilindro (2) del palier (3).
Separar el palier de aspiración (3) del motor desenroscando los tornillos (9).
Hacer deslizar y dejar a un lado el conjunto fuelle-faldón-brida.
Desmontar la brida fuelle (4) para liberar la parte superior del fuelle.
Desmontar el faldón (6).
KREMLIN REXSON
- 5 -
VISTA DE DETALLE
22
27
N° : 578.156.110-SP-1208
20
35
