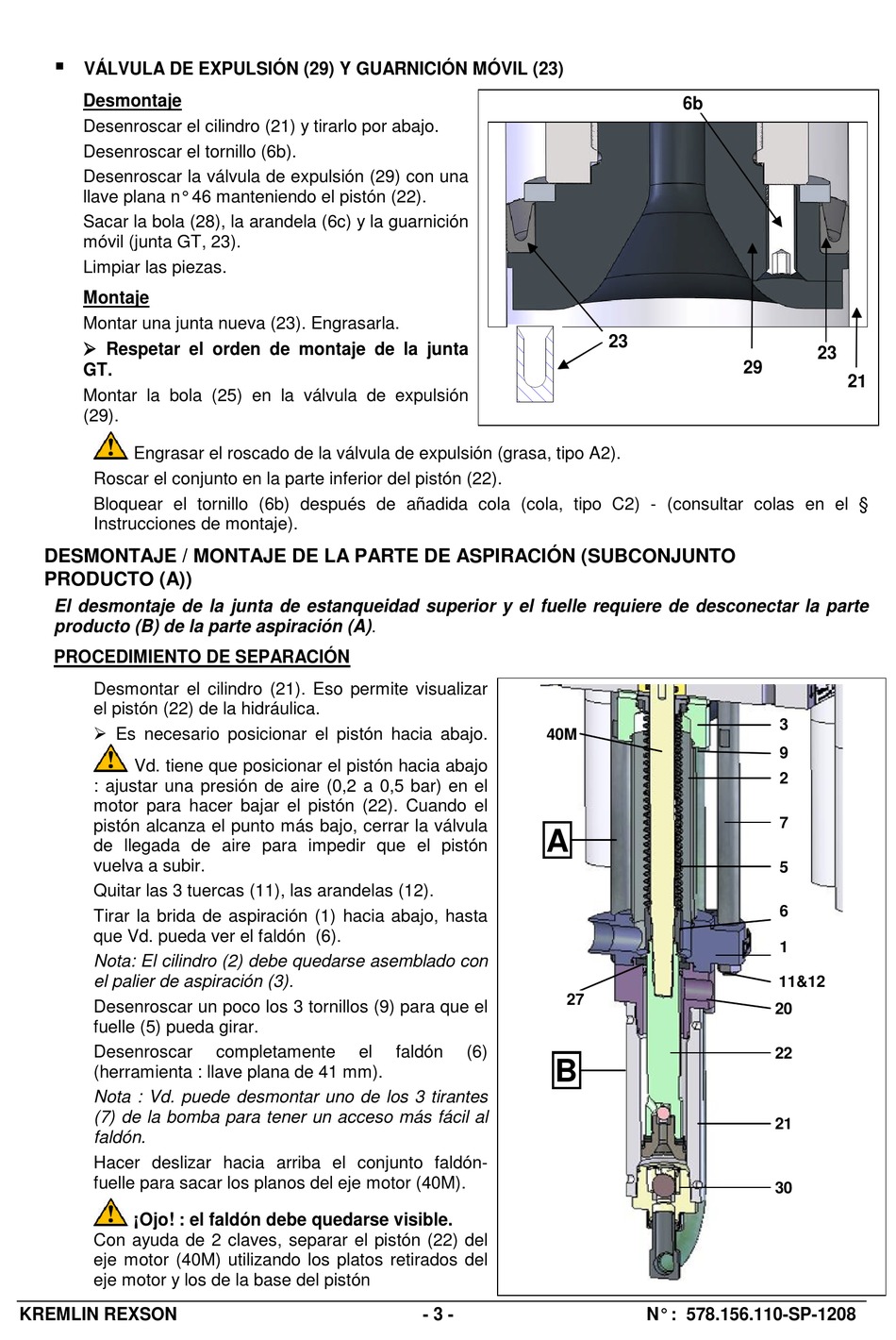

VÁLVULA DE EXPULSIÓN (29) Y GUARNICIÓN MÓVIL (23)
Desmontaje
Desenroscar el cilindro (21) y tirarlo por abajo.
Desenroscar el tornillo (6b).
Desenroscar la válvula de expulsión (29) con una
llave plana n° 46 manteniendo el pistón (22).
Sacar la bola (28), la arandela (6c) y la guarnición
móvil (junta GT, 23).
Limpiar las piezas.
Montaje
Montar una junta nueva (23). Engrasarla.
Respetar el orden de montaje de la junta
GT.
Montar la bola (25) en la válvula de expulsión
(29).
Engrasar el roscado de la válvula de expulsión (grasa, tipo A2).
Roscar el conjunto en la parte inferior del pistón (22).
Bloquear el tornillo (6b) después de añadida cola (cola, tipo C2) - (consultar colas en el §
Instrucciones de montaje).
DESMONTAJE / MONTAJE DE LA PARTE DE ASPIRACIÓN (SUBCONJUNTO
PRODUCTO (A))
El desmontaje de la junta de estanqueidad superior y el fuelle requiere de desconectar la parte
producto (B) de la parte aspiración (A).
PROCEDIMIENTO DE SEPARACIÓN
Desmontar el cilindro (21). Eso permite visualizar
el pistón (22) de la hidráulica.
Es necesario posicionar el pistón hacia abajo.
Vd. tiene que posicionar el pistón hacia abajo
: ajustar una presión de aire (0,2 a 0,5 bar) en el
motor para hacer bajar el pistón (22). Cuando el
pistón alcanza el punto más bajo, cerrar la válvula
de llegada de aire para impedir que el pistón
vuelva a subir.
Quitar las 3 tuercas (11), las arandelas (12).
Tirar la brida de aspiración (1) hacia abajo, hasta
que Vd. pueda ver el faldón (6).
Nota: El cilindro (2) debe quedarse asemblado con
el palier de aspiración (3).
Desenroscar un poco los 3 tornillos (9) para que el
fuelle (5) pueda girar.
Desenroscar
(herramienta : llave plana de 41 mm).
Nota : Vd. puede desmontar uno de los 3 tirantes
(7) de la bomba para tener un acceso más fácil al
faldón.
Hacer deslizar hacia arriba el conjunto faldón-
fuelle para sacar los planos del eje motor (40M).
¡Ojo! : el faldón debe quedarse visible.
Con ayuda de 2 claves, separar el pistón (22) del
eje motor (40M) utilizando los platos retirados del
eje motor y los de la base del pistón
