Montage An Toren Mit Verstellbaren Bändern Und Kleinen Pfosten; Sondermontagen; Montage An Toren Mit Verstellbaren Bändern; Montage An Nach Außen Öffnenden Toren - CAME AXO 3024 Einbauanleitung

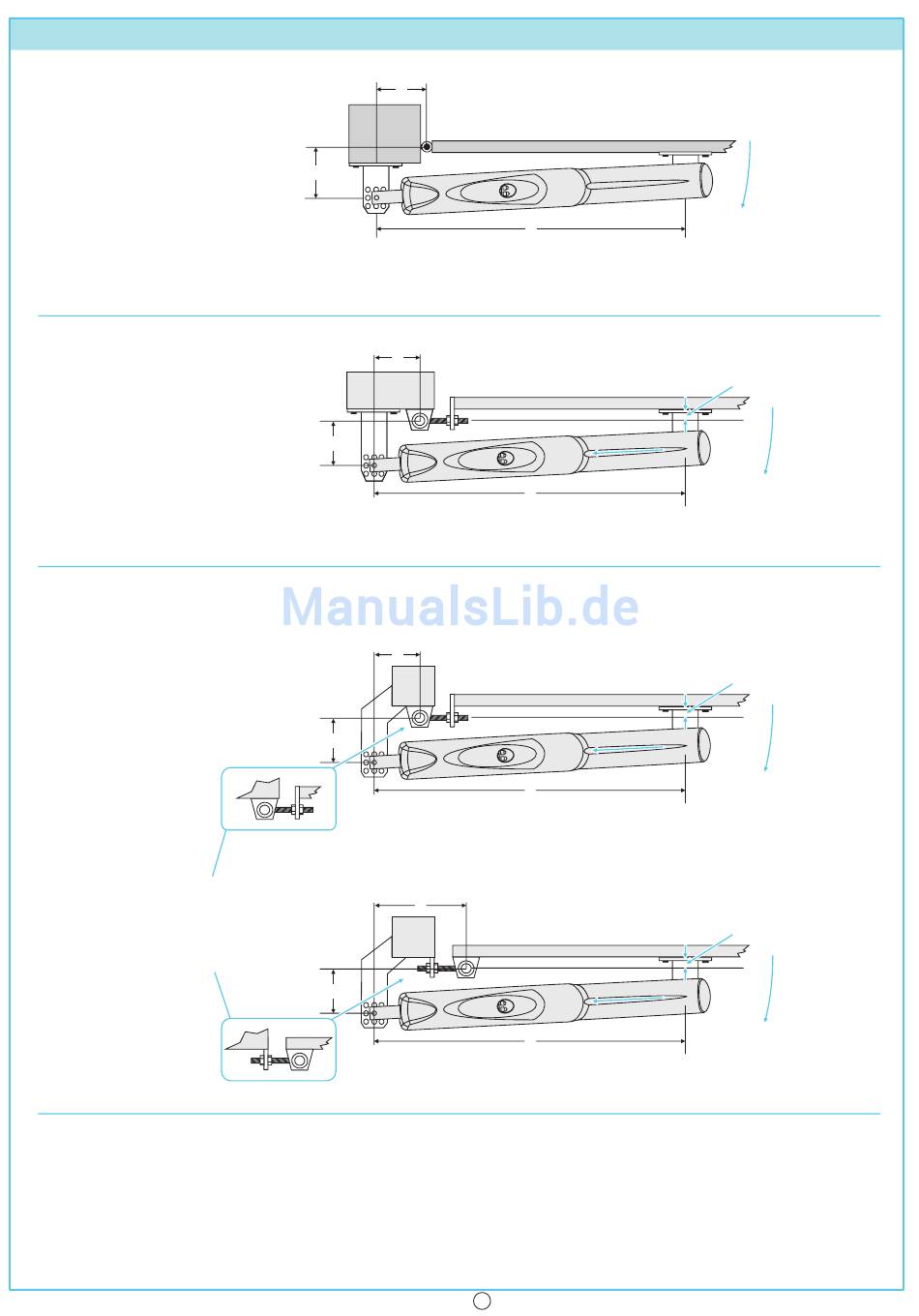

Standardmontage
Die A / B Maße
entsprechen denen in den
Tabellen auf der
Seite 8.
Montage an Toren mit
verstellbaren Bändern
Die A / B Maße
entsprechen denen in den
Tabellen auf der
Seite 8.
Montage an Toren mit
verstellbaren Bändern
und kleinen Pfosten
Die A / B Maße
entsprechen denen in den
Tabellen auf der
Seite 8.
Bei beengten
Einbauverhältnissen
den Drehtorbeschlag
um 180 Grad drehen
Montage an nach außen
öffnenden Toren
Bei nach außen öffnenden Toren ist wie auf den Seiten 13 - 14 beschrieben vorzugehen.
Alle Angaben sind ohne Gewähr, technische Änderungen und Irrtümer vorbehalten.
AXO 3024 / 5024 - 2 Montage - Sondermontagen
A
B
Schnittpunkte A und B ergeben den Einhängepunkt des Antriebes
A
B
Schnittpunkte A und B ergeben den Einhängepunkt des Antriebes
A
B
Vorher
Schnittpunkte A und B ergeben den Einhängepunkt des Antriebes
A
B
Nachher
Schnittpunkte A und B ergeben den Einhängepunkt des Antriebes
Seite 9
Torblatt
E
Torblatt
E
Torblatt
E
Torblatt
E
C 2009 CAME GmbH Deutschland, Korntal-Münchingen; Seefeld bei Berlin
Um diesen Wert die vordere
Montageplatte verlängern!
Um diesen Wert die vordere
Montageplatte verlängern!
Um diesen Wert die vordere
Montageplatte verlängern!
