Montage An Nach Außen Öffnenden Toren - CAME AXO 3024 Einbauanleitung

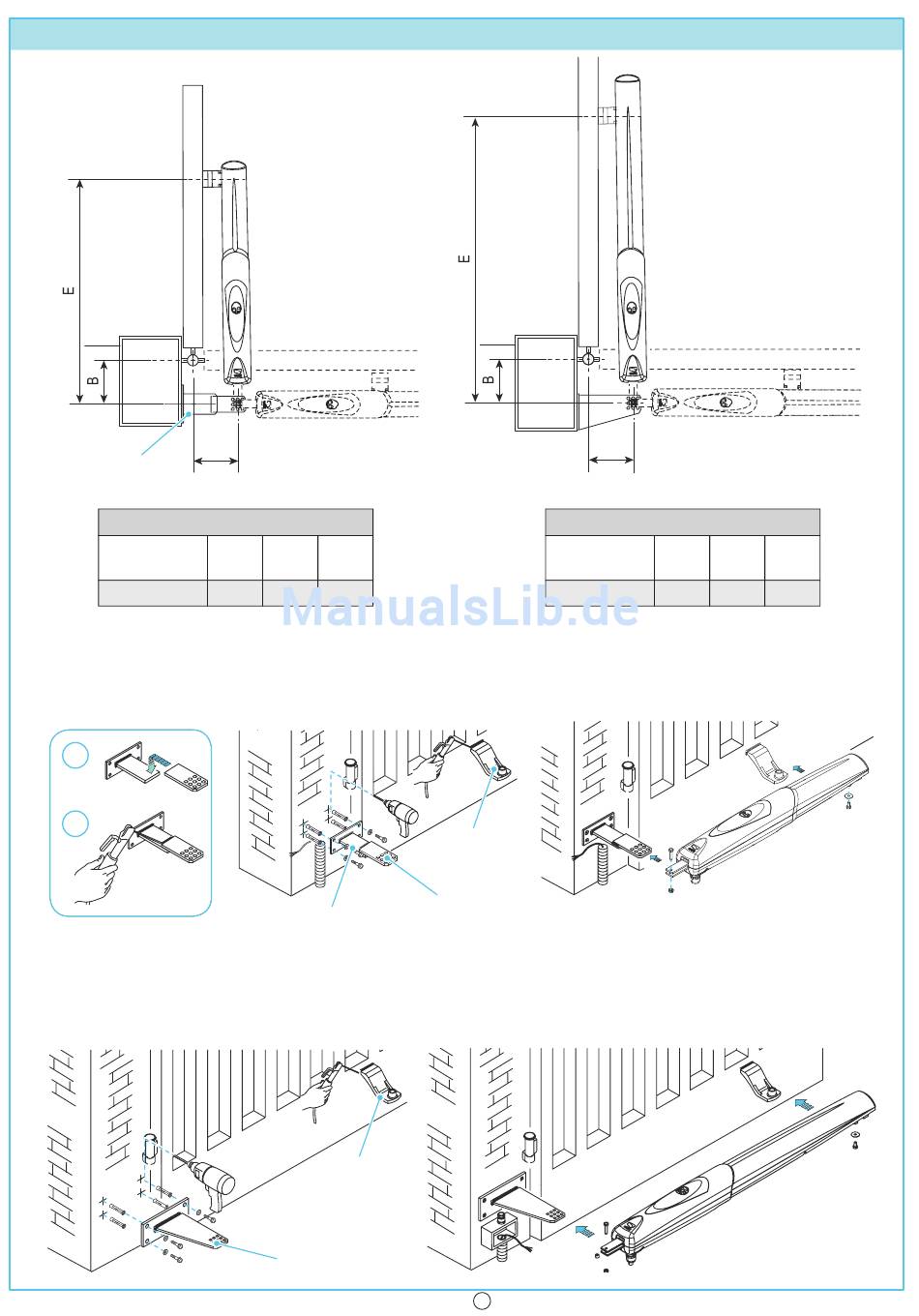

AXO 3024 / 5024 - 2 Montage - nach außen öffnende Tore
nicht im Lieferumfang
Öffnungswinkel
90°
AX3024: Die Verlängerung (nicht im Lieferumfang enthalten) und die Montageplatte an die Halteplatte schweißen. Bei geöffnetem Tor die
Montageplatten am Torpfosten befestigen, dabei die in der Tabelle AX3024 (s.o.) angegebenen Maße einhalten. Die gebogene Montageplatte am
Tor mit geeigneten Schrauben (nicht im Lieferumfang enthalten) befestigen oder schweißen, dabei das in der Tabelle angegebene Maß E
einhalten. Den Antrieb mit dem mitgelieferten Montagematerial befestigen.
1
2
AX5024: Die mitgelieferte Montageplatte verwenden, es wird keine Verlängerung benötigt.
Die weitere Vorgehensweise ist identisch mit der beim AX3024 die Montagemaße sind der Tabelle AX5024 zu entnehmen.
Alle Angaben sind ohne Gewähr, technische Änderungen und Irrtümer vorbehalten.
A
AX3024
A B E
mm mm mm
130 130 800
Verlängerung
(nicht im Lieferumfang)
Montageplatte
gebogen
Montageplatte
Seite 13
Öffnungswinkel
90°
Montageplatte
gebogen
Montageplatte
