MONTAGE

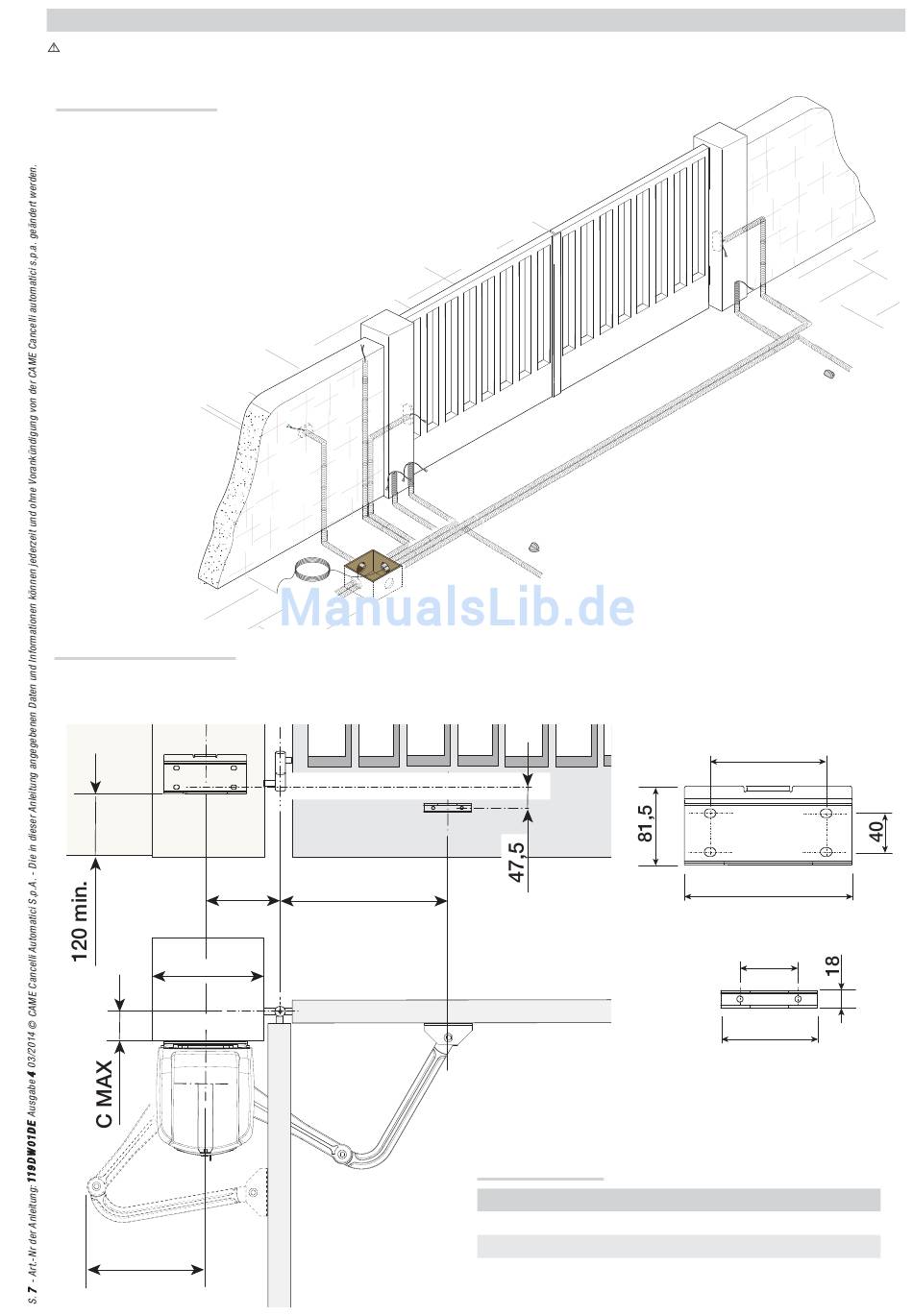

Die folgenden Abbildungen dienen nur als Beispiel, der für die Befestigung des Antriebs und der Zusatzgeräte nötige Raum hängt von deren Bemaßung ab. Der
Monteur wählt die geeignetste Lösung.
Verlegung der Kabelrohre
Für die Kabel notwendige Kabelrohre vom Kabelschacht aus auslegen.
N.B.: die Anzahl der notwendigen Rohre hängt von der Anlage und den vorgesehenen Zusatzgeräten ab.
Am Standort des Antriebs FA4024CB müssen 2 Wellrohre verlegt werden.
Befestigung der Halterungen
Anmerkung: die Darstellungen beziehen sich auf einen links montierten Antrieb. Die Montage des rechten Antriebs erfolgt symmetrisch.
Den Befestigungspunkt für den Torbeschlag festlegen und den entsprechenden Befestigungspunkt des Pfeilerbeschlags berechnen, dabei die in den Abbildungen
und in der Tabelle aufgeführten Maße einhalten.
200 min.
310 max.
A
B
Montagemaße (mm)
Öff nungswinkel (°)
90°
90°
110°
120
173
60
100
A
C MAX.
140
0 ÷ 200
160÷180
200
200÷220
0 ÷ 50
B
420
380
400
