DOK-RESOL-BA04-DE-WR0020K_-NN-P.doc

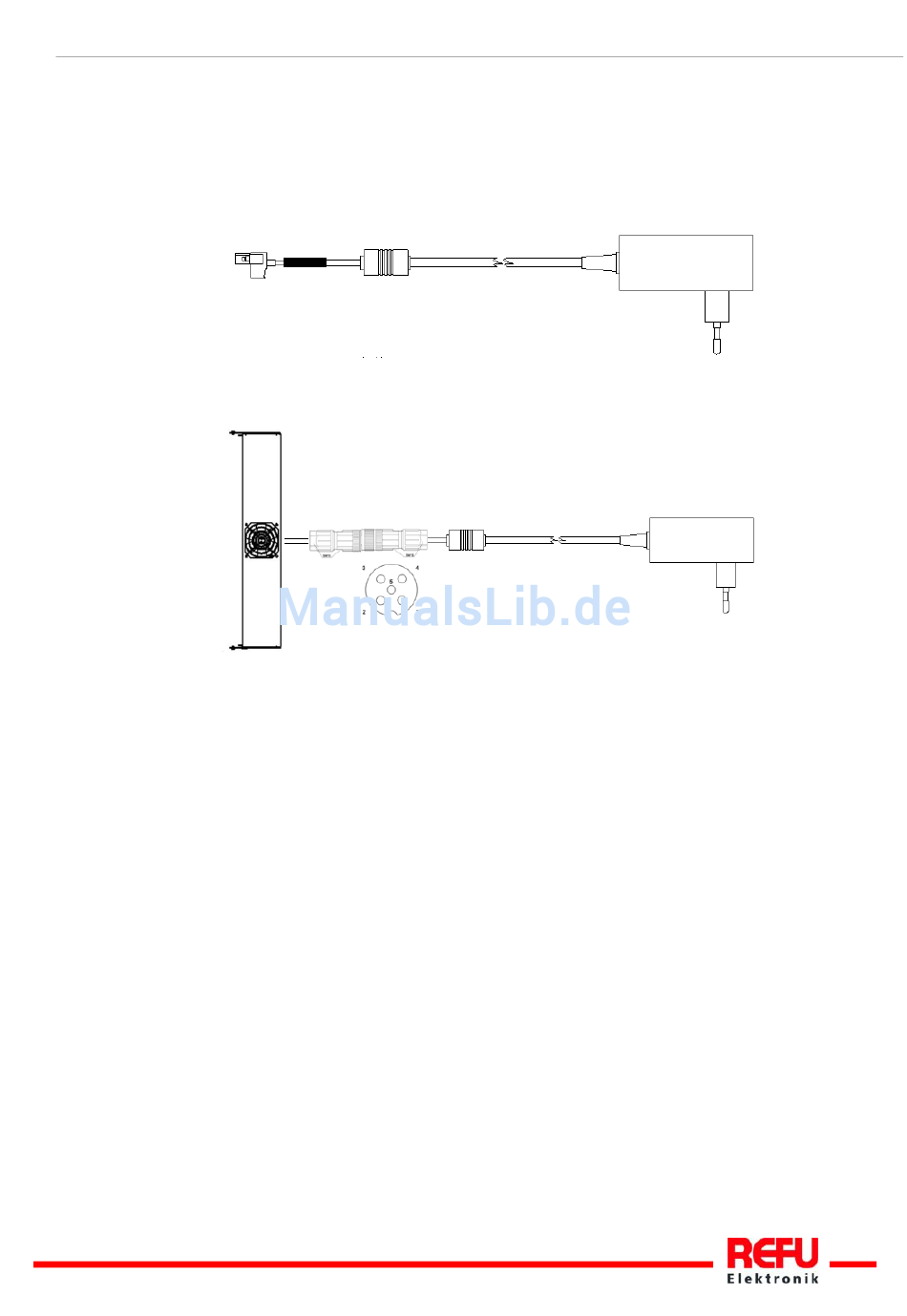

6.7 Beschreibung elektr. Anschluss des Steckernetzteils an zu-
sätzlichen Power Cap
Bild Nr. 26 Steckernetzteil
Bild Nr. 27 Power Cap mit Steckernetzteil
Copyright REFU Elektronik GmbH
1)
2)
PIN 2: GND BK
1) Stecker abklemmen
2) Sensor/-Aktor Buchse Artikelnr.: 0030626 (Sonderzubehör) anklemmen
PIN 1: +24VDC WH
61
