DOK-RESOL-BA04-DE-WR0020K_-NN-P.doc
6 Optionen
6.1 Netzanschlussstecker
Optional ist ein größeres Steckergehäuse mit Kabelverschraubung M32 lieferbar, das den An-
schluss einer 5x10 mm² Anschlussleitung zulässt.
Bezeichnung
VC-AL-T3-Z-M32-S-PLOMB
6.2 Einstrahlungs- und Temperatursensor
Optional kann zur Erfassung der Solareinstrahlung und der Modultemperatur ein Einstrahlungs und
Temperatursensor angeschlossen werden. Empfohlen wird der Typ Si-13TC-T-K. REFU - Artikel -
Nr. 0030628. Zum Lieferumfang des Einstrahlungs- und Temperatursensors gehört der Sensorste-
cker. Der Sensorstecker ist auch separat unter der Nummer 0030616 bei REFU Elektronik GmbH
bestellbar.
Der Sensor wird mit einer drei Meter langen UV-stabilen Anschlussleitung (5 x 0,14 mm²) geliefert.
Zur Verlängerung ist eine 5 x 0,25 mm² geschirmte Leitung zu verwenden.
Nähere Information zur technischen Daten des Sensors, siehe Kapitel 7 Technische Daten unter
7.3.
Anschlussbelegung Si-13TC-T-K
Rot
RD Versorgungsspannung (12-24 VDC)
Schwarz BK GND
Orange
OG Messsignal Einstrahlung (0-10 V)
Braun
BN Messsignal Temperatur (0-10 V)
Grau
GY Schirm
Hinweis: Schirm der Sensorleitung muss auf Pin 2 und Pin 5 aufgelegt werden!

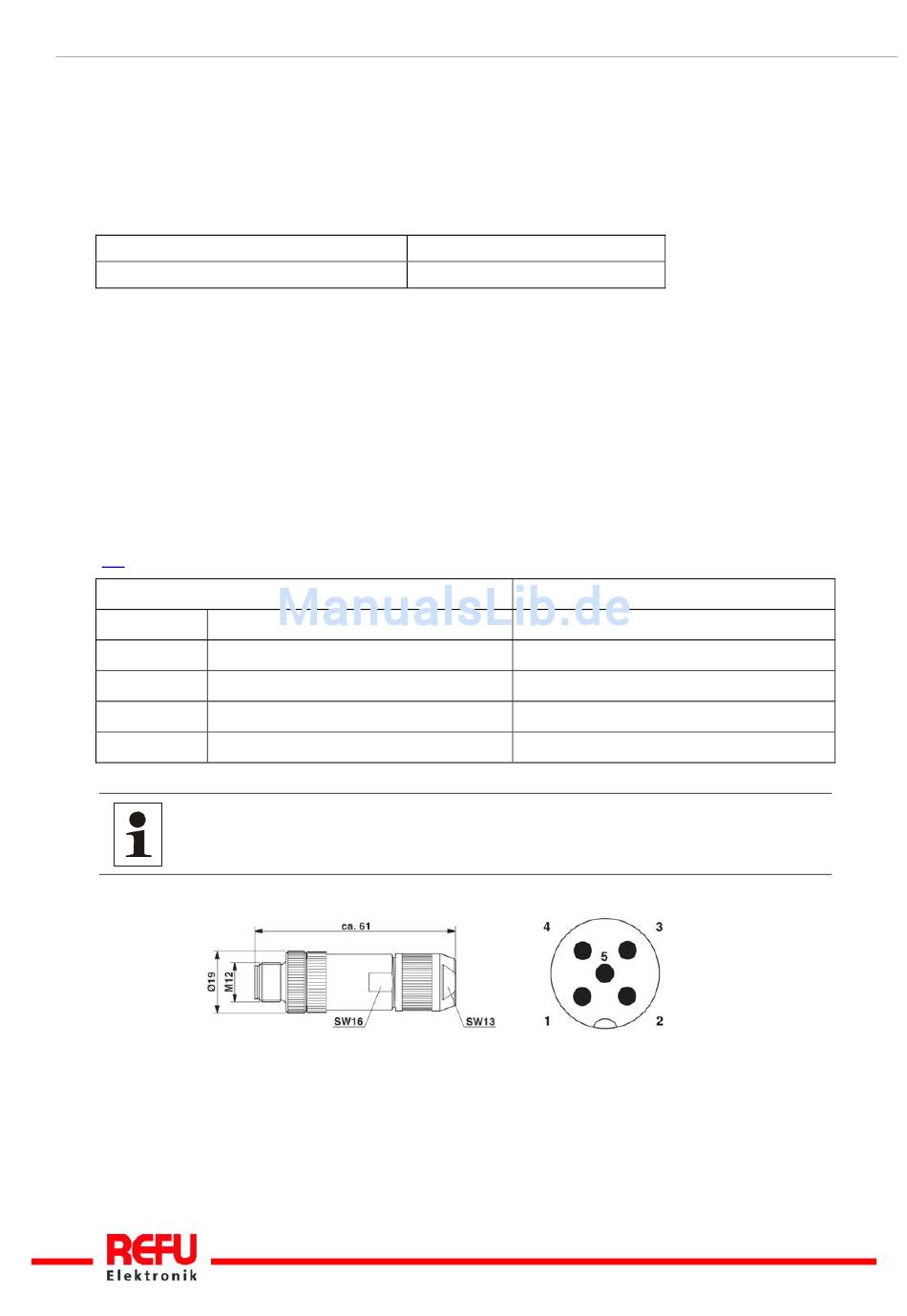

Bild Nr. 23 Stecker M12 x 1 gerade, geschirmt ;
54
,
Stiftseite
Art.-Nr. REFU Elektronik GmbH
0029939
Anschlussbelegung REFUSOL
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Polbild Stecker M12, 5-polig, A-kodiert, Ansicht
®
: Sensor
Copyright REFU Elektronik GmbH
