3.6 Übersicht Geräteanschlüsse

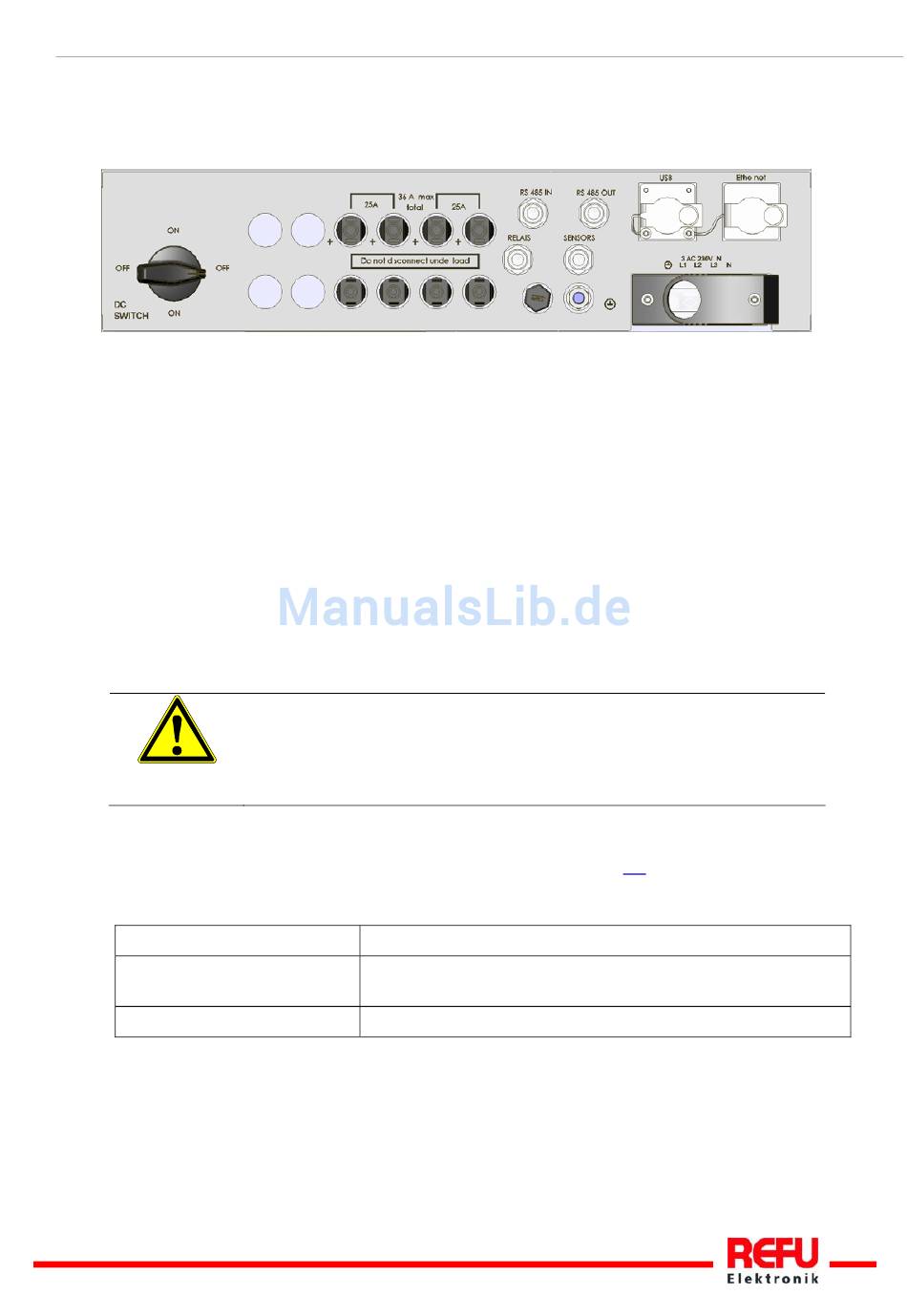

Die folgende Darstellung zeigt die Anschlüsse des REFUSOL
Bild Nr. 9
Von links nach rechts gesehen befinden sich folgende Anschlüsse am REFUSOL
•
4/6 Paar PV-Generatoranschlüsse
•
SENSOR (Anschluss: Einstrahlungs- und Temperatursensor)
•
RELAIS 230 V/2 A AC (Störungsmeldung)
•
RS485 Anschlüsse (IN und OUT)
•
USB- und Ethernet- Schnittstellenanschlüsse
•

Netzanschluss

3.7 Netzanschluss
VORSICHT
Die Netzanschlussleitung muss mit einem geeigneten Leitungsschutz ausgerüstet werden.
Nähere Information hierzu siehe Kapitel 7 die Technische Daten unter 7.1. Minderungsfaktoren bei
Aneinanderreihung von Leistungsschutzschaltern sind zu berücksichtigen. Dabei sind grundsätz-
lich folgende Normen zu beachten:
DIN VDE 0298-4
DIN VDE 0100; Teil 430
DIN VDE 0100; Teil 410
Zusätzlich sind folgende Vorgaben des lokalen Netzbetreibers zu beachten:
•
Die einschlägigen technischen und besonderen Vorschriften
•
Zustimmung zur Installation muss vorliegen
Copyright REFU Elektronik GmbH
- -
6 5 4 3
Geräteanschluss
Stromschlag und Brandgefahr durch hohen Ableitstrom!
Stellen Sie vor Anschluss an den Versorgungsstromkreis eine
Erdungsverbindung mittels des gekennzeichneten Erdungsbolzen her!
Verlegearten und Strombelastbarkeit
Schutzmaßnahmen: Schutz von Kabeln und Leitungen bei
Überstrom
Schutzmaßnahmen: Schutz gegen elektrischen Schlag
®
an der Geräteunterseite.
- -
2 1
®
:
21
