DOK-RESOL-BA04-DE-WR0020K_-NN-P.doc
3.13 Schnittstellenanschluss RS485
RS485 OUT
Pin 1
Busabschluss +
Pin 2
RS485+ OUT
*
Pin 3
RS485- OUT
Pin 4
Busabschluss -
* Busabschluss (Drahtbrücke)
•
RS485 Stecker im Beipack enthalten (REFU - Bestellnummer 0030532).
Schnittstelle RS485 unterstützt das USS - Protokoll (Universelles – Serielles – Schnittstellenproto-
koll), welches zur Datenübermittlung z. B. an einen Datenlogger einer Fernüberwachung genutzt
werden kann.

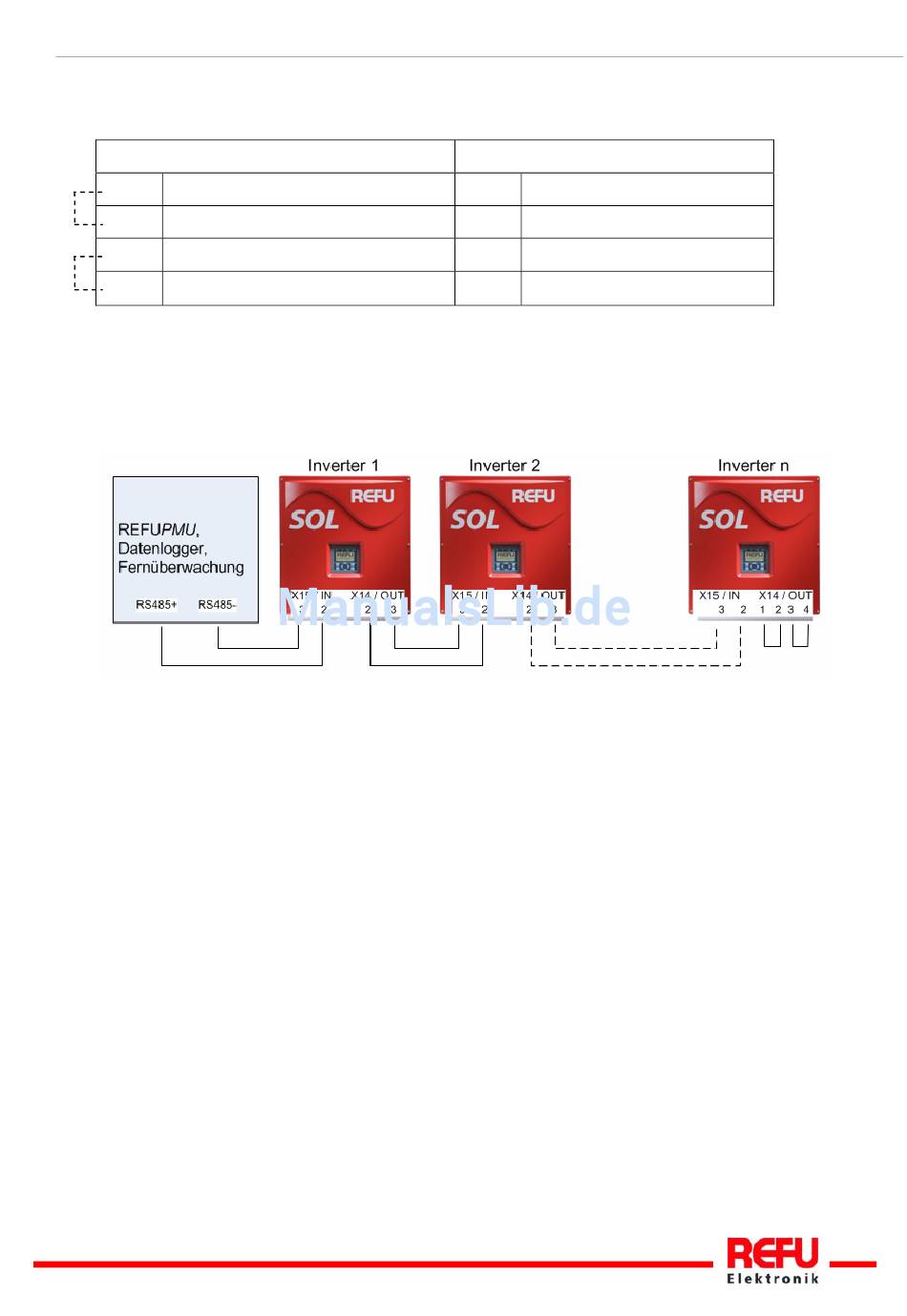

Bild Nr. 12 Anschluss – Standardschnittstelle
Beim Betrieb dieser Schnittstelle ist zu beachten, dass jeder Busteilnehmer eine eindeutige Adres-
se benötigt.
Der Busabschluss erfolgt mittels Drahtbrücken an X14 am letzten Busteilnehmer (Inverter „n").
•
USB
Konfektioniertes Kabel IP20 auf Stecker IP67:
Phoenix Contact VS-04-2X2X26C7/7-67B/SDA, Art.-Nr. 1653922 für 5 m.
Phoenix Contact VS-04-2X2X26C7/7-67B/SDA, Art.-Nr. 1653919 für 2 m.
•
Ethernet
Stecker im Beipack enthalten.
Es ist ein Ethernetkabel mit dem Aufbau S/FTP (Screened Foiled Twisted Pair) zu verwen-
den
Copyright REFU Elektronik GmbH
RS485 IN
Pin 1
Bezug +
Pin 2
RS485+ IN
Pin 3
RS485- IN
Pin 4
Bezug -
25
