2 Beschreibung REFUSOL
010K bis 020K
2.1 Gerätebeschreibung
®
Der REFUSOL
ist ein trafoloser, dreiphasiger Solarwechselrichter, der in jedem Betriebspunkt mit
besonders hohem Wirkungsgrad arbeitet und für den Anschluss eines PV-Generators mit einer
Leistung von 11kW bis zu 21,1 kW geeignet ist. Die Wärmeabfuhr erfolgt durch Konvektion, eine
interne Temperaturüberwachung schützt das Gerät bei Überschreitung der zulässigen Umge-
®
bungstemperatur. Der REFUSOL
ist so konstruiert, dass das Gerät für Montage u. Anschluss
nicht geöffnet werden muss. Alle elektrischen Anschlüsse werden ausschließlich mit verriegelbaren
Steckern hergestellt. Er verfügt über einen integrierten DC-Trennschalter nach EN 60947-3, der
den Gesamtaufwand der Installation beträchtlich verringert. Zur Kommunikation bietet der REFU-
®
die gängigen Schnittstellen RS485, Relais 230 V / 2 A AC (Störungsmeldung), Ethernet und
SOL
USB. Mittels eines beleuchteten Grafikdisplays wird der Verlauf der Einspeiseleistung und anderer
Betriebsdaten in übersichtlicher Weise dargestellt. Zusätzlich bietet ein 8-Tasten-Bedienfeld unter-
halb des Displays einen hervorragenden Bedien- und Navigationskomfort. Durch die Ausführung in
®
Schutzart IP65 lässt sich der REFUSOL
nahezu uneingeschränkt im Außenbereich montieren.
®

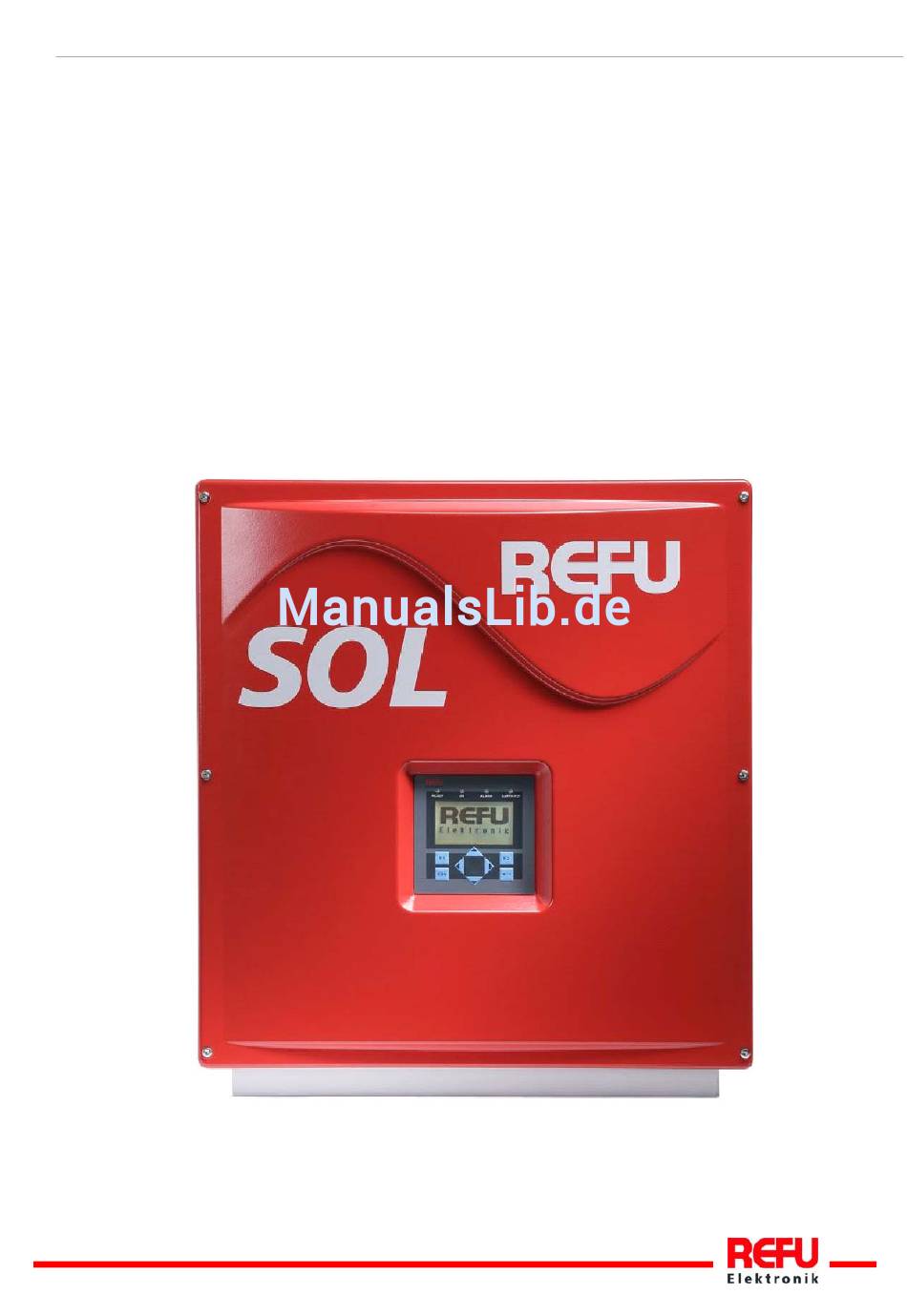

Bild Nr. 1
REFUSOL
010K bis 020K
