Display Basisbild:

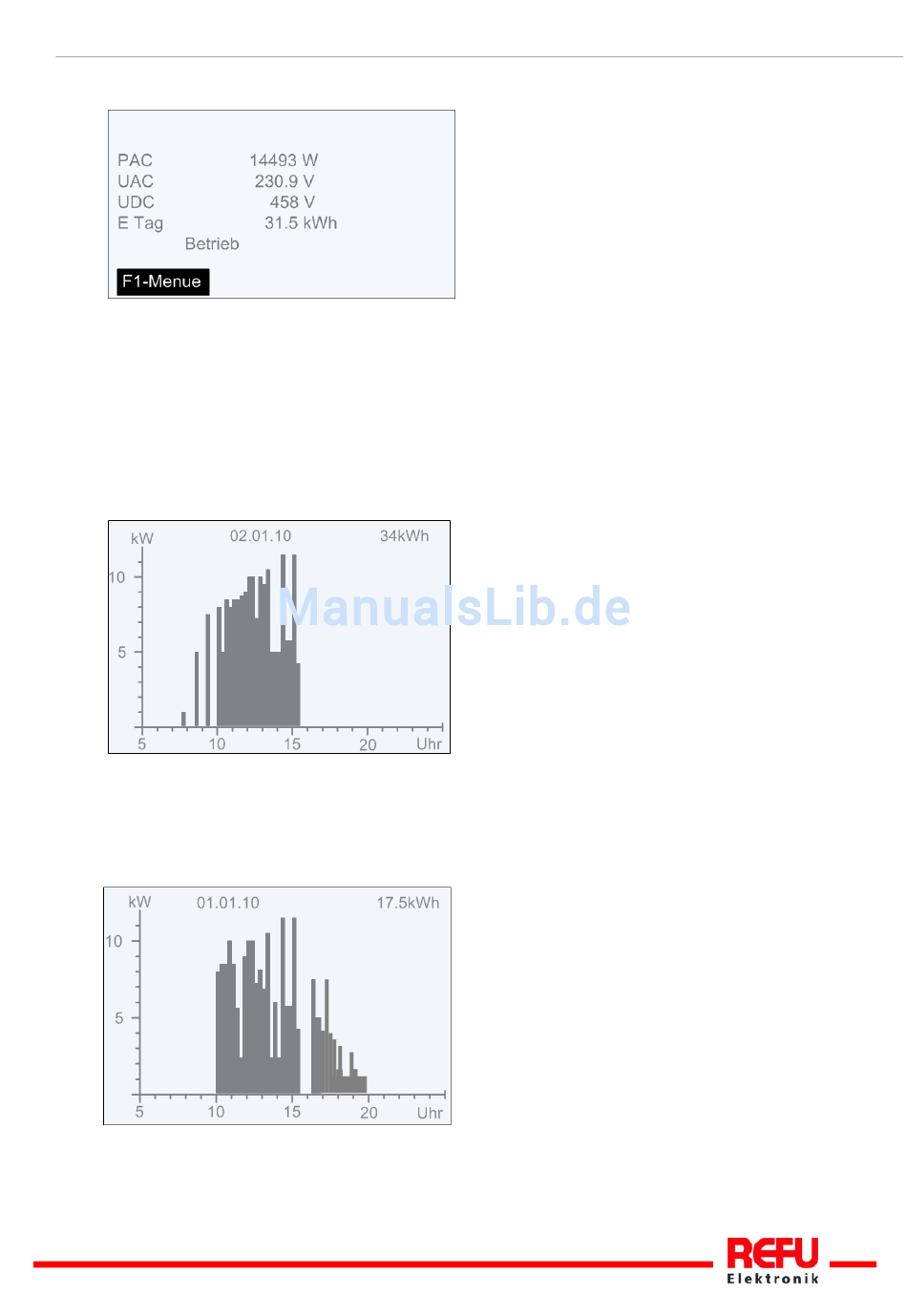

Bild Nr. 17 Display Betrieb
Pac = momentane Einspeiseleistung in Watt (w)
Uac = Netzspannung in Volt (v)
Udc = Solarzellenspannung in Volt (V)
E-Tag = Tagesertrag in (kWh)
Grafikanzeige:
Betätigen Sie 1x die Pfeiltaste ◄, wird der Verlauf der Tageseinspeiseleistung angezeigt.
Bild Nr. 18 Display Einspeiseleistung „Heute"
Betätigen Sie die Pfeiltaste ▼, wird der Verlauf der Einspeiseleistung der Vortage angezeigt.
Bild Nr. 19 Display Einspeiseleistung „Gestern"
Bestätigen Sie die ESC-Taste, wird das Basisbild wieder angezeigt.
