Anzeige Ertragsdaten:

Betätigen Sie 1x die Pfeiltaste ►, werden die laufenden Ertragsdaten sowie die bislang aufgelau-
fenen Betriebsstunden angezeigt.

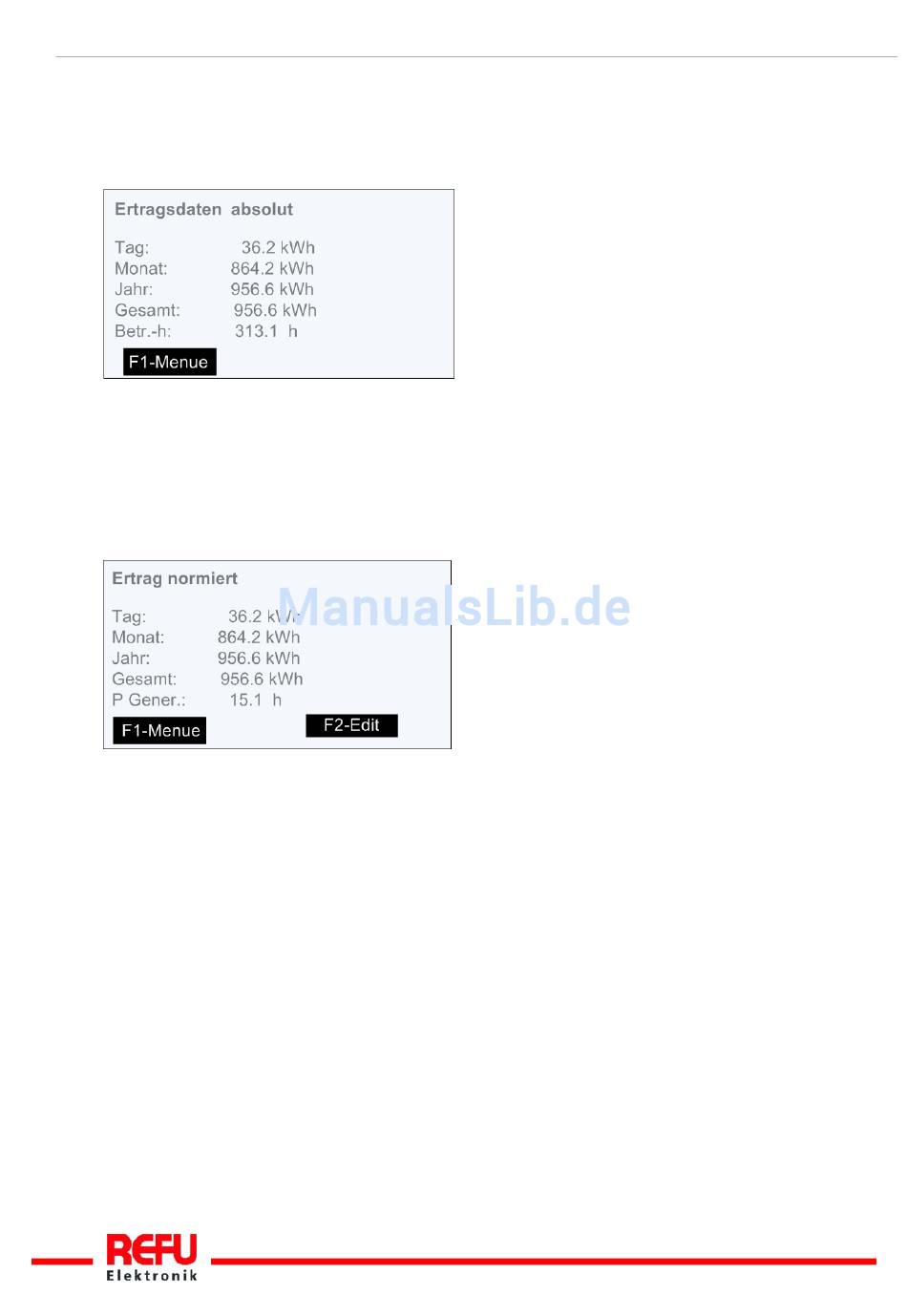

Bild Nr. 20 Display Ertragsdaten absolut
Anzeige normierte Ertragsdaten:
Betätigen Sie die Pfeiltaste ►, dann die Pfeiltaste ▼, der Verlauf der normierten Ertragsdaten wird
angezeigt.
Bild Nr. 21 Display Ertragsdaten normiert
Bestätigen Sie die ESC-Taste, wird das Basisbild wieder angezeigt.

Eingabe Normierung:

Um die normierten Ertragsdaten zu erhalten betätigen Sie die Taste F2 und tragen sie dort die
angeschlossene PV-Generatorleistung bei Parameter P1155 wie folgt ein:
Tasten ◄►:
Taste ▲:
Taste ▼:
34
Betätigung der Taste ◄ => Anwahl der Stelle vor dem Komma.
Betätigung der Taste ► => Anwahl der Stelle hinter dem Komma.
Ziffer der angewählten Stelle wird durch jeden Tastendruck um 1 größer.
Ziffer der angewählten Stelle wird durch jeden Tastendruck um 1 kleiner.
