DOK-RESOL-BA04-DE-WR0020K_-NN-P.doc

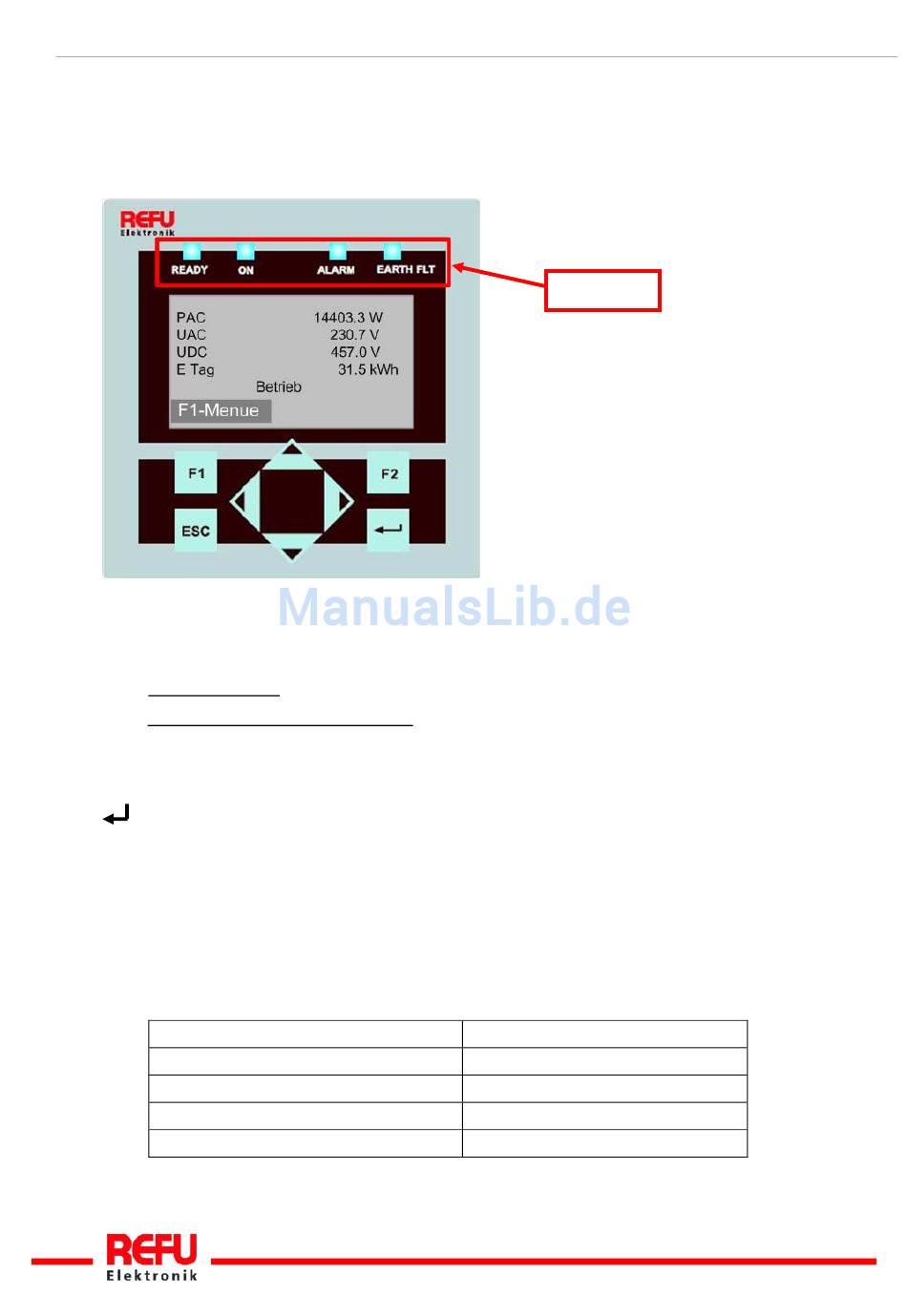

2.7 Bedienfeld
Mit dem frontseitig integrierten Grafikdisplay mit 128x64 Bildpunkten lässt sich der Verlauf interes-
santer Daten, wie z.B. die Einspeiseleistung oder Ertragsdaten darstellen. Die Eingabe erfolgt mit
dem 8-Tasten-Bedienfeld. Das Bedienfeld wird mit dem ersten Tastendruck beleuchtet und schaltet
sich automatisch wieder ab.
Bild Nr. 5
F1:
Menüanzeige.
◄►: Funktion im Menü: Navigation innerhalb der Menü-Ebene (vorheriges Menü, nächstes Menü)
Funktion bei Parameterveränderung: Stelle links, Stelle rechts (Dekadensprung).
▲▼: Auswahl Menü-Ebene (Ebene Auf, Ebene Ab)
ESC: Störquittierung, Menü-Ebene zurück, Verlassen des Eingabemenüs ohne Übernahme
: Bestätigung von Menüauswahl und Eingabe.
2.8 Interner Datenlogger
Der REFUSOL
Parametern parallel aufzuzeichnen. Der Datenlogger ist als Ringspeicher realisiert. Ist der Speicher
voll, werden die ältesten Daten überschrieben. In der Standardauslieferung werden 16 Messkanäle
geloggt.
Aufzeichnungszyklus
1 Minute
2 Minuten
5 Minuten
10 Minute
16
Bedienfeld
®
enthält einen internen Datenlogger, der es ermöglicht, Messwerte in Form von
Status-LED
Speicherzeit
6 Monate
12 Monate
2,5 Jahre
5 Jahre
Copyright REFU Elektronik GmbH
