3.14 Relaisanschluss

•
Das Relais ist als Störungsmeldung programmiert (Kontakt schließt).
•
Stecker im Beipack enthalten.

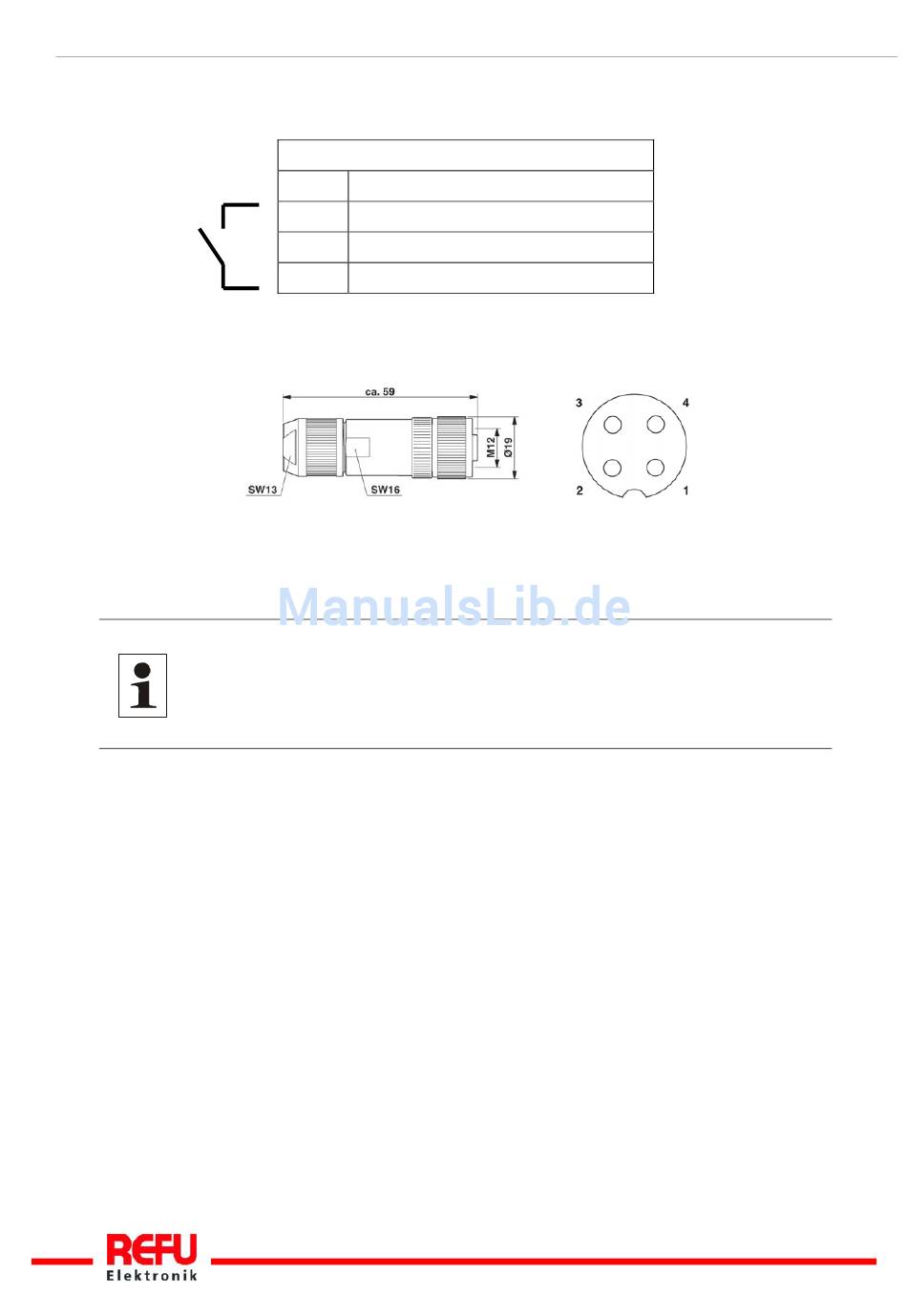

Bild Nr. 13 Stecker M12 x 1 gerade, geschirmt ; Polbild Buchse M12, 4-polig, A-Kodiert, An-
Hinweis: Die Anschlusskabel für RS485, Relais und Sensorschnittstelle müssen
26
X61 Schließer – Kontakt
Pin 1 -
Pin 2 Kontaktbelastbarkeit 2 A/230 V AC-3
Pin 3 -
Pin 4 Kontaktbelastbarkeit 2 A/230 V AC-3
sicht Buchsenseite
geschirmt sein!
Der Schirm ist nach Vorschrift des Steckerherstellers aufzulegen.
