Dometic MasterFlush
11. Collegare i cavi di messa a terra dalla pompa di macerazione e
dall'elettrovalvola per l'acqua (solo per modello con acqua dolce)
al cablaggio elettrico di terra dell'imbarcazione secondo lo scema
elettrico. Predisporre un cavo più lungo nelle vicinanze del WC
per consentire una facile rimozione in caso di manutenzione.
12. Collegare la tubazione per lo scarico e l'alimentazione dell'acqua
dell'imbarcazione al WC (vedere le figure della struttura del siste-
ma del WC alle pagine 51 – 52).

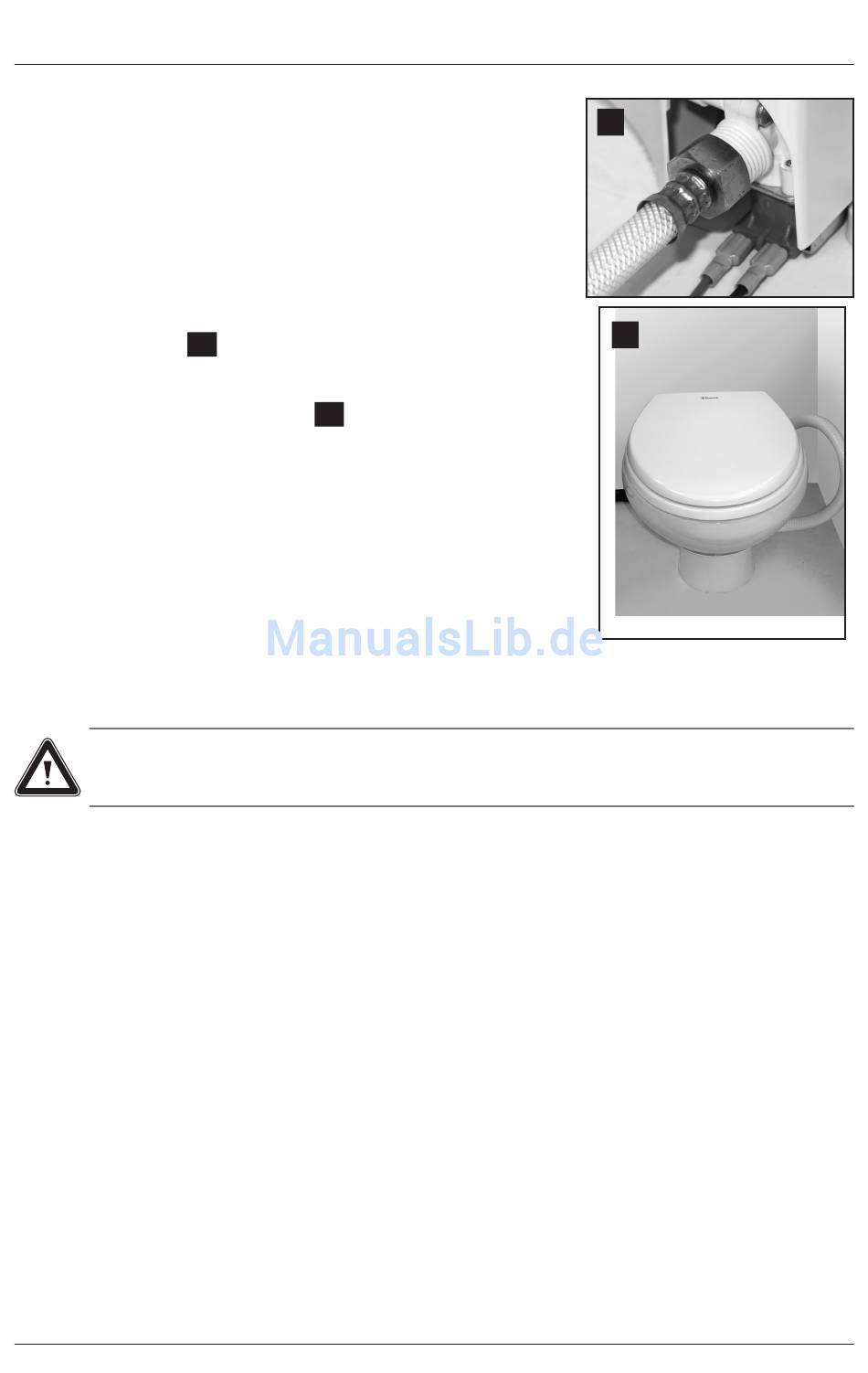

13. Collegare saldamente tutti i flessibili di scarico con due fascette
per flessibili in acciaio inox con le viti posizionate a 180° una
opposta all'altra (
lubrificare i raccordi e i flessibili con lubrificante al silicone. Per
WC con acqua dolce, collegare l'alimentazione dell'acqua con un
raccordo da 13 mm (0,5 in) NPT (
14. Per il modello per risciacquo con acqua di mare, aprire l'alimen-
tazione dell'acqua e i rubinetti di presa a mare dello scarico. Per
il modello con acqua dolce, aprire l'alimentazione dell'acqua.
Controllare se ci sono perdite d'acqua in tutti i collegamenti. Ac-
cendere l'alimentazione elettrica del WC, premere "Risciacquo" e
controllare se ci sono perdite. Se si presentano perdite, stringere i
collegamenti.
15. Applicare le coperture in plastica ai dispositivi di fissaggio per il
montaggio al suolo.
* Se l'impianto per WC include un sistema di controllo del serbatoio della serie
DTM, consultare il capitolo 5.6.
Attenzione
Non utilizzare il WC senza prima avere aperto l'alimentazione dell'acqua. Possono verificarsi
danni ai componenti interni.
5.6 Impianto per WC con l'installazione del monitor del serbatoio e del relè di disat-
tivazione
I WC Dometic MasterFlush operano con i sistemi di controllo del serbatoio Dometic DTM (disponibili se-
paratamente) per spegnere la corrente elettrica del WC quando il serbatoio di ritenzione è pieno. Questo
evita un riempimento eccessivo del serbatoio di ritenzione. Consultare lo schema elettrico dell'impianto
per WC nell'elenco dei pezzi.
1. Portare il cavo della corrente di ingresso dal relè per "Serbatoio pieno" del pannello DTM alla posizio-
ne dell'interruttore del risciacquo del WC.
2. Seguire le istruzioni per il montaggio dell'interruttore per il risciacquo, partendo dal capitolo 5.5,
passo 10.
56
16 ). Per facilitare il collegamento del flessibile,
17
).
Montaggio
17
18
