Dometic MasterFlush

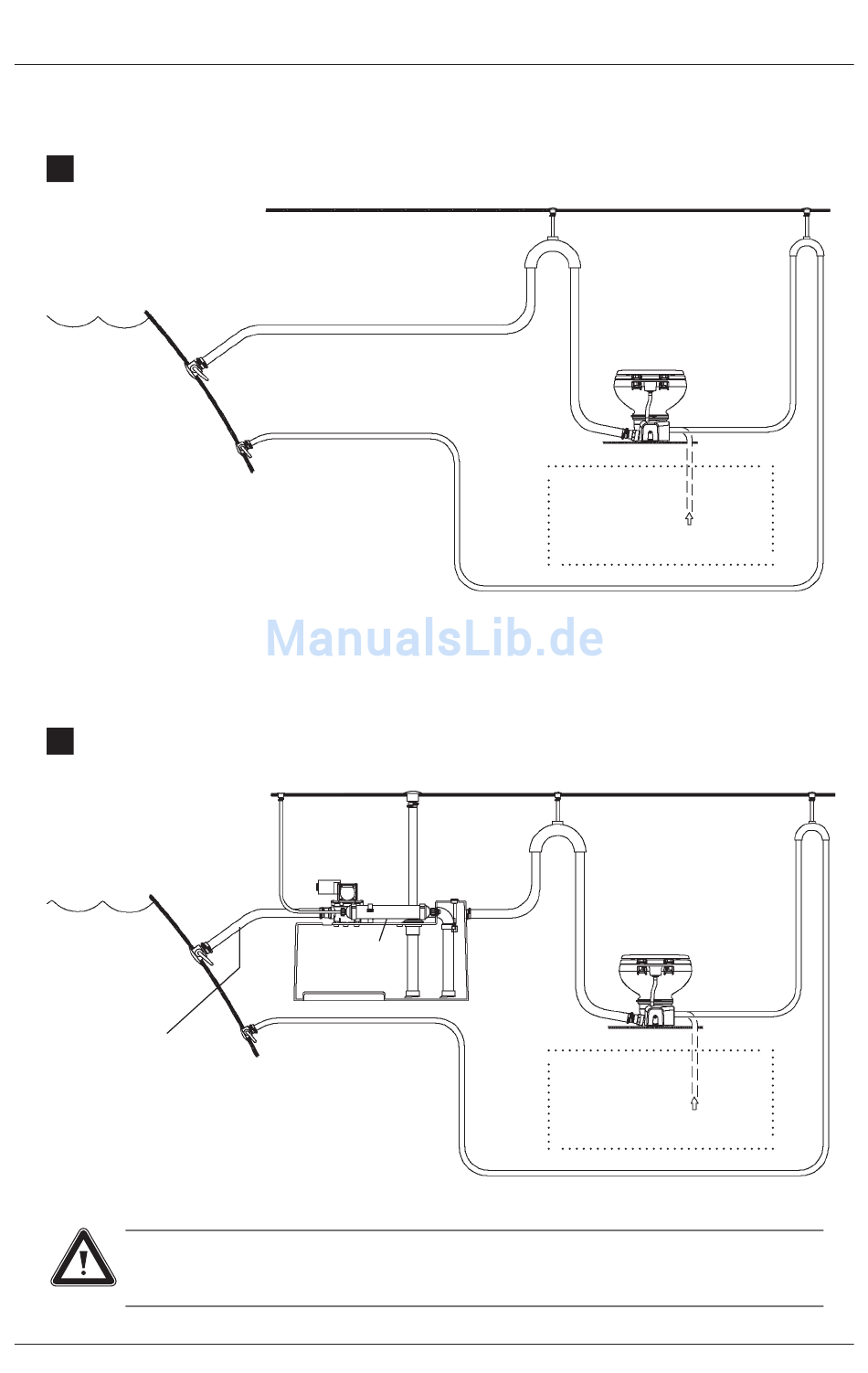

5.2 Configurations des systèmes au-dessous de la ligne d'eau
Toilettes avec évacuation directe
7
par-dessus bord
LIGNE D'EAU
1 in./ 25 mm
ou 1,5 in./38 mm
PASSE-COQUE
0,75 in./ 19 mm
PASSE-COQUE
Toilettes avec
8
évacuation
vers réservoir
à matières
LIGNE D'EAU
1 in./ 25 mm
ou 1,5 in./38 mm
PASSE-COQUE
Ajoutez une boucle
ventilée ici si le
réservoir à matières
PASSE-COQUE
est en dessous de la
ligne d'eau.*
*
Attention ! Risque d'inondation
Toutes les boucles ventilées doivent être installées à un minimum de 8 in./20 cm au-dessus de la
ligne d'eau en inclinaison complète.
30
RACCORD
D'ÉVENT
POMPE DE
PURGE
FILTRE
D'ÉVENT
0,75 in./
19 mm
1 in./25 mm or
1,5 in./38 mm ID
BOUCLE VENTILÉE *
1 in./ 25 mm
ou 1,5 in./38 mm ID
FLEXIBLE SANITAIRE
1 in./25 mm or
ÉVACUATION
1,5 in./38 mm ID
SUR LE PONT
BOUCLE VENTILÉE *
RÉSERVOIR À
MATIÈRES
(vue transver-
sale)
0,75 in./ 19 mm ID
BOUCLE VENTILÉE *
WC DILACÉRA-
TEUR
0,5 in./ 13 mm ID
LIGNE D'EAU DOUCE
À PARTIR DE L'ALIMENTATION
EN EAU DOUCE
0,75 in./ 19 mm ID
LIGNE D'EAU DE MER
1 in./25 mm
ou 1,5 in./38 mm ID
FLEXIBLE SANITAIRE
WC DILACÉRA-
TEUR
0,5 in./ 13 mm ID
LIGNE D'EAU DOUCE
À PARTIR DE
L'ALIMENTATION EN EAU DOUCE
0,75 in./ 19 mm ID
LIGNE D'EAU DE MER
Installation
0,75 in./ 19 mm ID
BOUCLE VENTILÉE *
