1.) Vorlauf Kessel 1" AG
2.) Vorlauf Heizung 1" IG
3.) Bypass 1" IG
4.) Rücklauf Kessel 1" AG
5.) Rücklauf Heizung 1" IG
6.) Pumpe
7.) Temperaturfühler Heizungsrücklauf
(bauseits)
Die Pumpe läuft an bei Kesseltemperatur > 55°C (einstellbar von 35°C und 65°C) und
schaltet sich aus, wenn die Kesseltemperatur diesen eingestellten Wert unterschreitet oder
die eingestellte Temperaturdifferenz vom Kessel zum Rücklauf unterschritten wird.
(Einstellwert: 2 bis 20°C)
Das SOLARFOCUS RLA–Modul ist fertig zusammengebaut und wird lt. Schema
eingebaut.
Mit dem RLA–Modul ist eine Temperaturunterschreitung im Kessel
ausgeschlossen => (längere Lebenszeit).
Garantieansprüche nur mit RLA–Modul.
Verkabelung des pellet

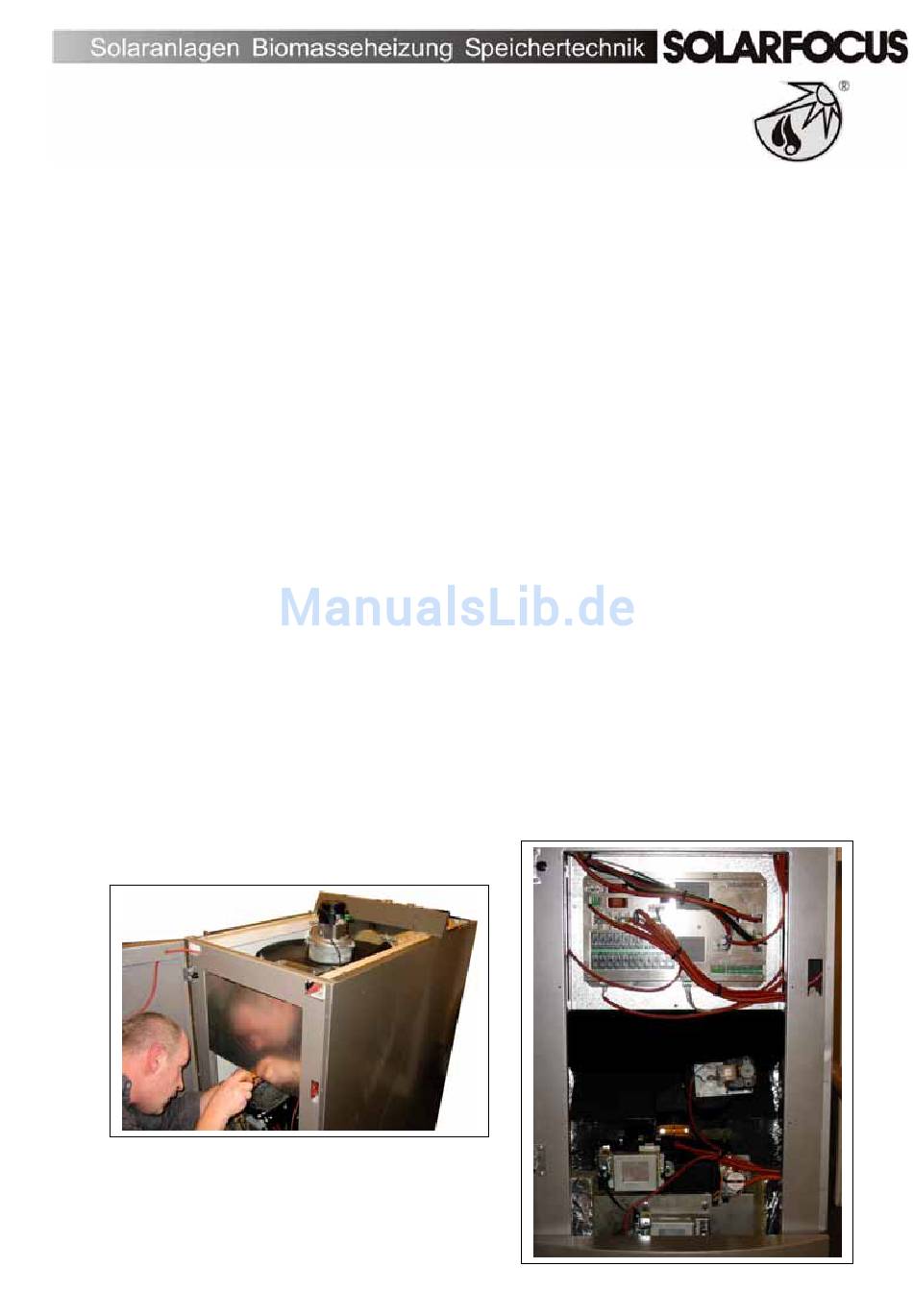

1.7 Nehmen sie das Abdeckblech hinter der Verkleidungstüre ab und schrauben sie
die Abdeckung über dem Leistungsteil ab, um die elektrische Installation für
Pumpen, Mischer und Temperaturfühler vorzunehmen.
8.) Absperrungen
9.) Thermometer Bypass
10.) Thermometer Kesselrücklauf
11.) Thermometer Heizungsrücklauf
12.) Rückflussverhinderer
13.) Thermisches Mischventil
top
