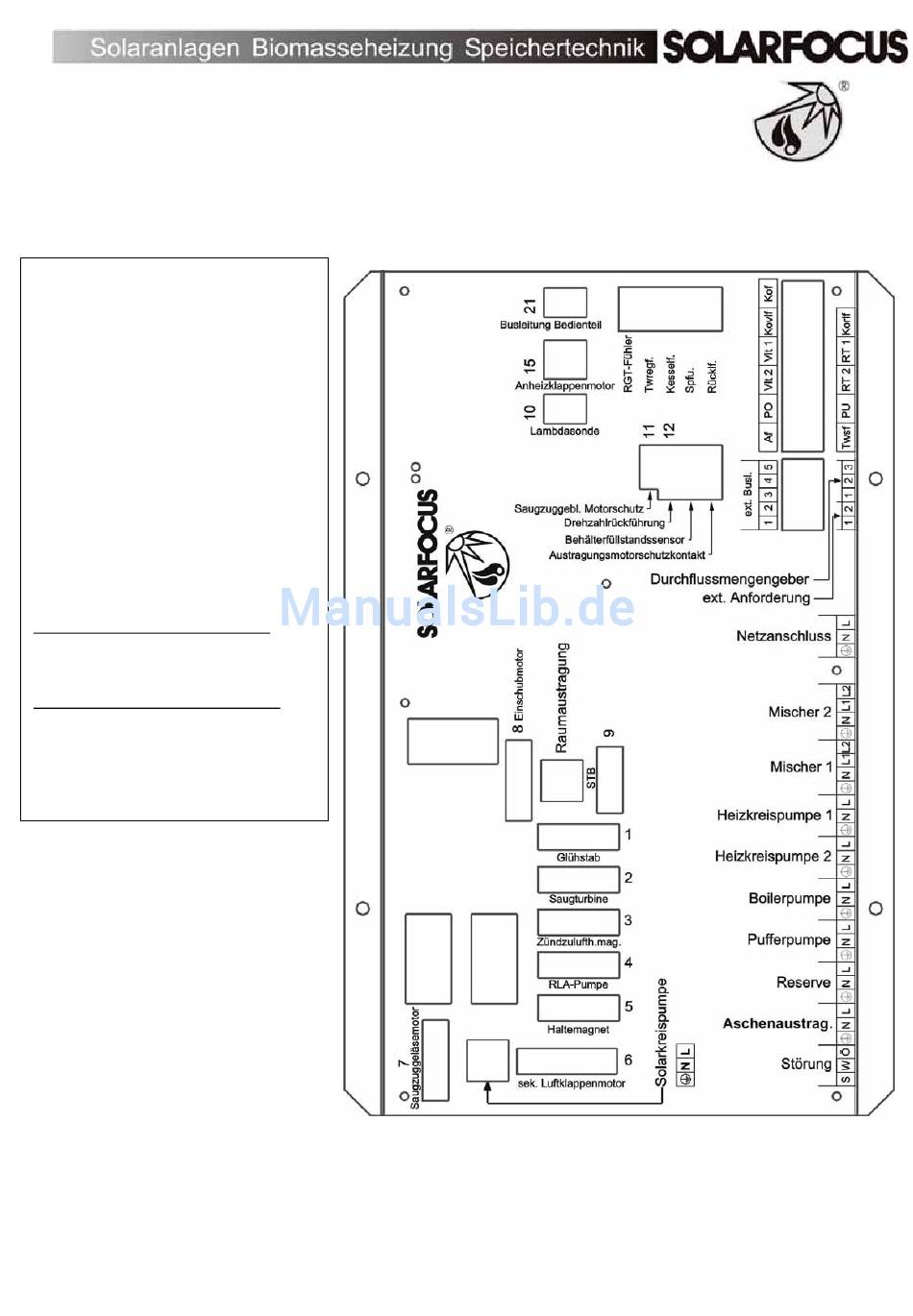

SOLARFOCUS pellet top Montageanleitung Seite 18

Abkürzungen Fühleranschlüsse
am Leistungsteil des
manager
SOLARFOCUS eco
Af ........ Aussenfühler
Twsf .... Trinkwasserspeicherfühler
PO ...... Puffertemperaturfühler oben
PU Puffertemperaturfühler unten
Vlt 1 Vorlauftemperaturfühler
Heizkreis 1
Vlt 2 Vorlauftemperaturfühler
Heizkreis 2
RT 1 Raumtemperaturfühler
Heizkreis 1
RT 2 Raumtemperaturfühler
Heizkreis 2
Wenn Solaranlage geregelt wird:
Korlf .... Speicher unten
Kof ...... Kollektorfühler
Wenn Solarertrag gemessen wird:
Korlf .... Kollektorrücklauffühler
Kovlf.... Kollektorvorlauffühler
Kof ...... Kollektorfühler
Durchflussmengengeber (Anschluss
an Klemmen 1 und 2)
Seite 18 von 34 Version 2003 11
