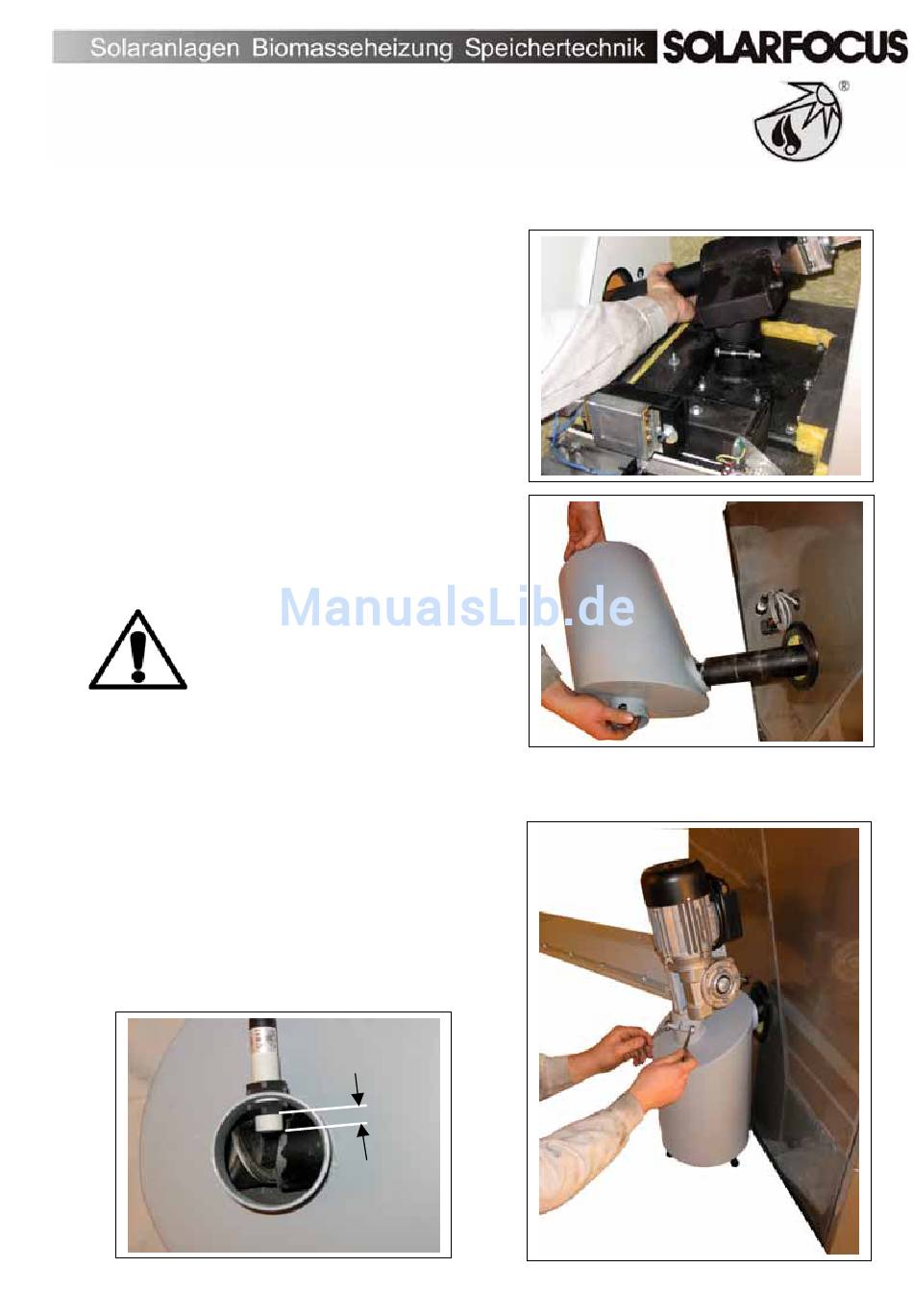

Montage der Einschubschnecke und
des Übergabetopfes
1.10
Setzen Sie die Einschubschnecke so auf
den Brenner, dass das Auslassrohr aus der
Zellradschleuse über dem Fallrohr des
Brenners sitzt und verbinden Sie die beiden
Rohre mittels der mitgelieferten Schelle.
1.11
Drehen Sie den Übergabetopf so, dass
Sie ihn über die Einschubschnecke schieben
können. Setzten Sie ihn sodann auf dem
Boden ab und positionieren Sie ihn mittels
den schraubbaren Stellfüßen so, dass er
eben und gerade steht.
Achten Sie darauf, dass die
Einschubschnecke BIS AUF
ANSCHLAG in den Übergabetopf
eingeschoben wird.
1.12
Positionieren Sie den am Kessel
vormontierten Füllstandssensor so im
Übergaberohr, dass das Gewinde in etwa
5 mm über die Befestigungsmutter hinaus
ragt (siehe Foto unten).
1.13
Setzen Sie nun das Fallrohr der
Raumaustragungsschnecke auf das
Einlassrohr des Übergabetopfes und
verbinden Sie beide Rohre mittels der
mitgelieferten Metallschelle.
Ca. 5 mm
