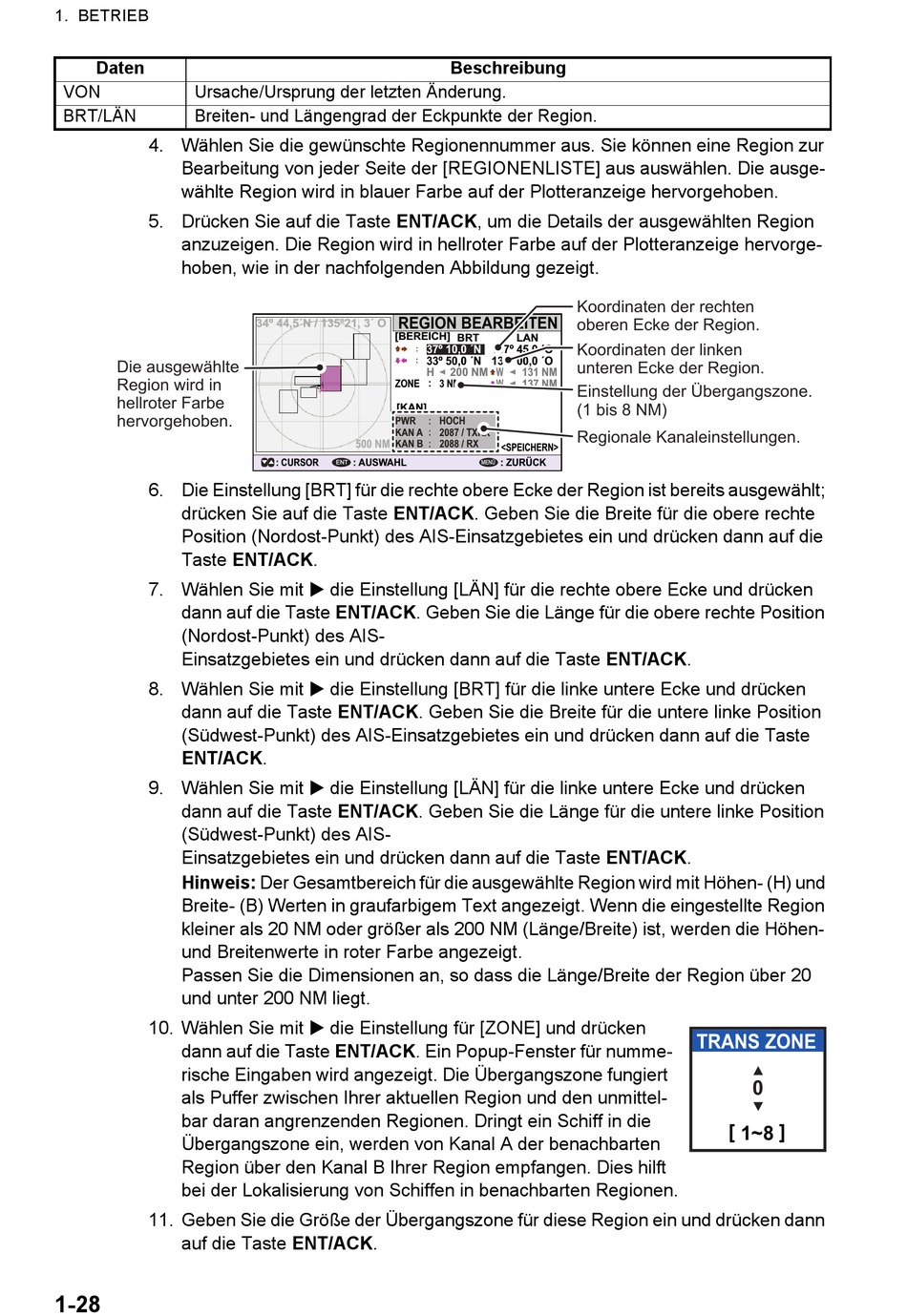

Furuno FA-170 Handbuch Seite 40

1. BETRIEB
Daten
VON Ursache/Ursprung der letzten Änderung.
BRT/LÄN Breiten- und Längengrad der Eckpunkte der Region.
4. Wählen Sie die gewünschte Regionennummer aus. Sie können eine Region zur
Bearbeitung von jeder Seite der [REGIONENLISTE] aus auswählen. Die ausge-
wählte Region wird in blauer Farbe auf der Plotteranzeige hervorgehoben.
5. Drücken Sie auf die Taste ENT/ACK, um die Details der ausgewählten Region
anzuzeigen. Die Region wird in hellroter Farbe auf der Plotteranzeige hervorge-
hoben, wie in der nachfolgenden Abbildung gezeigt.
Die ausgewählte
Region wird in
hellroter Farbe
hervorgehoben.
6. Die Einstellung [BRT] für die rechte obere Ecke der Region ist bereits ausgewählt;
drücken Sie auf die Taste ENT/ACK. Geben Sie die Breite für die obere rechte
Position (Nordost-Punkt) des AIS-Einsatzgebietes ein und drücken dann auf die
Taste ENT/ACK.
7. Wählen Sie mit  die Einstellung [LÄN] für die rechte obere Ecke und drücken
dann auf die Taste ENT/ACK. Geben Sie die Länge für die obere rechte Position
(Nordost-Punkt) des AIS-
Einsatzgebietes ein und drücken dann auf die Taste ENT/ACK.
8. Wählen Sie mit  die Einstellung [BRT] für die linke untere Ecke und drücken
dann auf die Taste ENT/ACK. Geben Sie die Breite für die untere linke Position
(Südwest-Punkt) des AIS-Einsatzgebietes ein und drücken dann auf die Taste
ENT/ACK.
9. Wählen Sie mit  die Einstellung [LÄN] für die linke untere Ecke und drücken
dann auf die Taste ENT/ACK. Geben Sie die Länge für die untere linke Position
(Südwest-Punkt) des AIS-
Einsatzgebietes ein und drücken dann auf die Taste ENT/ACK.
Hinweis: Der Gesamtbereich für die ausgewählte Region wird mit Höhen- (H) und
Breite- (B) Werten in graufarbigem Text angezeigt. Wenn die eingestellte Region
kleiner als 20 NM oder größer als 200 NM (Länge/Breite) ist, werden die Höhen-
und Breitenwerte in roter Farbe angezeigt.
Passen Sie die Dimensionen an, so dass die Länge/Breite der Region über 20
und unter 200 NM liegt.
10. Wählen Sie mit  die Einstellung für [ZONE] und drücken
dann auf die Taste ENT/ACK. Ein Popup-Fenster für numme-
rische Eingaben wird angezeigt. Die Übergangszone fungiert
als Puffer zwischen Ihrer aktuellen Region und den unmittel-
bar daran angrenzenden Regionen. Dringt ein Schiff in die
Übergangszone ein, werden von Kanal A der benachbarten
Region über den Kanal B Ihrer Region empfangen. Dies hilft
bei der Lokalisierung von Schiffen in benachbarten Regionen.
11. Geben Sie die Größe der Übergangszone für diese Region ein und drücken dann
auf die Taste ENT/ACK.
1-28
REGION BEARBEITEN
34º 44,5´N / 135º21, 3´ O
[BEREICH]
37º 10,0 ´N
33º 50,0 ´N
H
ZONE
[ [KAN] ]
PWR PWR
KAN A KAN A
500 NM KAN B KAN B
: CURSOR : AUSWAHL
ENT
Beschreibung
Koordinaten der rechten
oberen Ecke der Region.
BRT LAN
Koordinaten der linken
137º 45,0 ´O
135º 00,0 ´O
unteren Ecke der Region.
200 NM W 131 NM
:
3 NM W 137 NM
Einstellung der Übergangszone.
(1 bis 8 NM)
: : HOCH HOCH
: : 2087 / TXRX 2087 / TXRX
Regionale Kanaleinstellungen.
: : 2088 / RX 2088 / RX
<SPEICHERN>
: ZURÜCK
MENÜ
TRANS ZONE
0
[ 1~8 ]
