Bosch MIC7000 Handbuch Seite 3

1 |

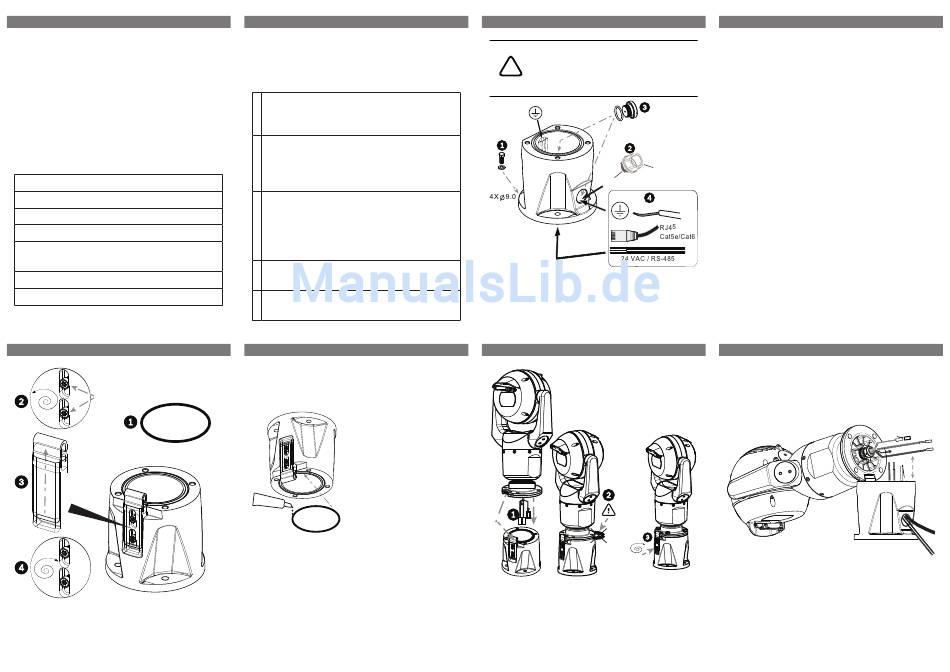

So installieren Sie eine MIC7000-
Kamera auf einem schwenkbaren DCA-
Adapter
Das Scharnier ermöglicht das vorübergehende
Aufhängen der MIC7000 Kamera während Instal-
lation, um den Anschluss von Kabel/Verkabelung
vor Anbringung der endgültigen Schrauben zu
erleichtern.
Teileliste
1 MIC Klappbarer DCA-Adapter (MIC-DCA-Hx)
4 Edelstahl-Sechskantschrauben, M8 x 20
4 Edelstahl-Unterlegscheiben, M8
1 O-Ring, 80 mm x 3 mm
1 Kabelkanaladapter (M25-Stecker (3/4-Zoll
NPT) (Nur in bestimmten Regionen erhältlich.)
1 Blindstecker, M25 x 1,5 mm, mit O-Ring
1 Schnellstartanleitung
5 |
T25 Torx
2x
2. Legen Sie den O-Ring ein (Element 1). Lo-
ckern Sie die Torx-Schrauben um zwei (2) Um-
drehungen (Element 2). Schieben Sie den Haken
2 |
Zusätzlich benötigtes Werkzeug
1 Torx-Schraubendreher, T25, um die Schrau-
ben für den Hakenverschluss zu lockern bzw.
festzuziehen
1 Sicherheitsschlüssel/Schraubendreher, um die
(im Lieferumfang enthaltenen) M8-Schrauben
festzuziehen und die Kamera auf dem DCA-Ad-
apter zu montieren
1 Sicherheitsschlüssel/Schraubendreher, um die
kundenseitig bereitgestellt Schrauben (maxi-
mal M8 oder 5/16 Zoll Durchmesser) bei der
Montage des DCA-Adapters am Befestigungs-
standort festzuziehen
1 Kreuzschlitzschraubendreher zum Anbringen
des Erdungskabels
* * (Optional) MOLYKOTE® 111 Schmierfett
[von DOW Corning] für primären O-Ring
6 |
nach oben (Element 3). Ziehen Sie die Schrau-
ben fest, um den Hakenverschluss vorüberge-
hend in seiner Position zu halten (Element 4).
3. Tragen Sie für die hängende Montage eine ge-
ringe Menge Schmierfett auf den primären O-
Ring auf, um ihn vorübergehend in seiner Positi-
on zu halten.
3 |
Warnung!
Stellen Sie sicher, dass Sie den Lack
!
am Gehäuse der Kamera oder am Adap-
ter nicht beschädigen.
3/4" NPT
M25
1. Bringen Sie den DCA-Adapter mithilfe der
kundenseitig bereitgestellt Hardware am Befesti-
gungsstandort an (Element 1). (Bosch empfiehlt
Edelstahl-Schrauben und -Unterlegscheiben.)
7 |
4.3 N m
(38 in. lb)
4. Führen Sie die Kabel in den DCA-Adapter ein,
während Sie den Bolzen für den Sockel der Ka-
mera unterhalb des Hakenverschlusses anbrin-
gen (Element 1). Gehen Sie dabei vorsichtig vor,
um keine Kabel einzuklemmen! (Element 2).
4 |
Befestigen Sie die kundenseitig bereitgestellt
Kabelführungen oder Kabelverschraubungen an
der seitlichen oder an der unteren Öffnung. Falls
zutreffend, verwenden Sie den mitgelieferten
Kabelkanaladapter (Stecker M25 zu Buchse
3/4 Zoll NPT) (Element 2), falls erforderlich. Ver-
schließen Sie die nicht genutzte Öffnung (Ele-
ment 3). Führen Sie die Kabel in den DCA-Adap-
ter ein (Element 4).
8 |
Schieben Sie den Hakenverschluss nach unten,
um den Sockel der Kamera zu sichern. Ziehen
Sie die Schrauben für den Hakenverschluss voll-
ständig fest (Element 3).
5. Neigen Sie die Kamera vorsichtig zur Seite,
während der Sockel im Hakenverschluss einge-
rastet ist.
Hinweis: Risiko, Schäden an der Kamera zu ver-
ursachen! Bringen Sie die Kamera vorsichtig in
Position. Lassen Sie sie nicht einfach in die Nei-
