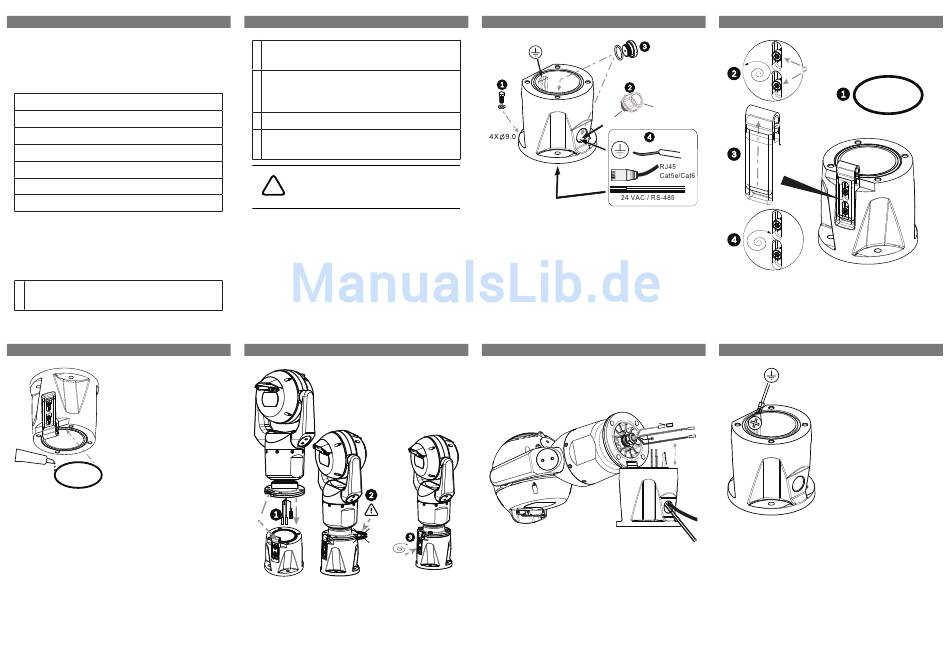

Installere et MIC7000-kamera på en
hengslet DCA
Deleliste
1 ()
4 sekskantbolter i rustfritt stål, M8 x 20
4 glatte skiver i rustfritt stål, M8
1 , 80 x 3 mm
1 ()
1 dekselplugg, M25 x 1,5 mm, med
1
Ekstra nødvendige verktøy
1 Torx-trekker, T25, til å løsne og trekke til
hakeboltene
5 |
3. Ved invertert montering må du påføre litt fett
til primær for å holde den på plass.
2 |
1 Nøkkel/trekker for å feste M8-boltene (følger
med) for å feste kameraet til DCA
1 Nøkkel/trekker for å feste -boltene (maksimalt
M8 eller 5/16" diameter) for å feste DCA på
monteringsstedet
1 Stjernetrekker for å feste jordledningen
* * (Tilleggsutstyr) MOLYKOTE® 111-fett [fra
Dow Corning] for primær
Advarsel!
!
Pass på slik at du ikke skader lakken på
kamerahuset på festet.
6 |
4.3 N m
(38 in. lb)
4. Skyv ledningene inn i DCA når du fester
basebolten på kameraet under haken (element
1). Pass på å ikke klemme ledningene! (element
3 |
3/4" NPT
M25
1. Monter DCA på på festeplasseringen med -
festemidler (element 1). (Bosch anbefaler bolter
og skiver i rustfritt stål.) Fest kanaler eller nipler
på siden av bunnhullet. Om relevant kan du
bruke den medfølgende kanaladapteren (hann
M25 til hunn 3/4" NPT) (element 2) ved behov.
Plugg igjen ubrukte hull (element 3). Før kabler
inn i DCA (element 4).
7 |
2). Skyv haken ned slik at den holder
kamerabolten. Trekk til hakeboltene helt
(element 3).
5. Vipp kameraet forsiktig til siden med bolten
under haken.
Merk: Fare for skade på kameraet! Før
kameraet forsiktig til riktig posisjon. Ikke la det
falle av seg selv til rotert stilling, og påse at det
ikke slår borti andre overflater eller objekter!
Koble til de relevante ledningene.
4 |
T25 Torx
2x
2. Sett i (element 1). Løsne torx-boltene med to
(2) omdreininger (element 2). Skyv haken opp
(element 3). Trekk til boltene nok til at de holder
haken på plass midlertidig (element 4).
8 |
6. Fest den grønne jordingsledningen fra
kameraets base til jordingshullet på den indre
veggen til DCA. Hvis DCA ikke festes på et jordet
underlag, fester du -jordledningen (element 4
under trinn 1) til samme tilkoblingspunkt.
