1 |

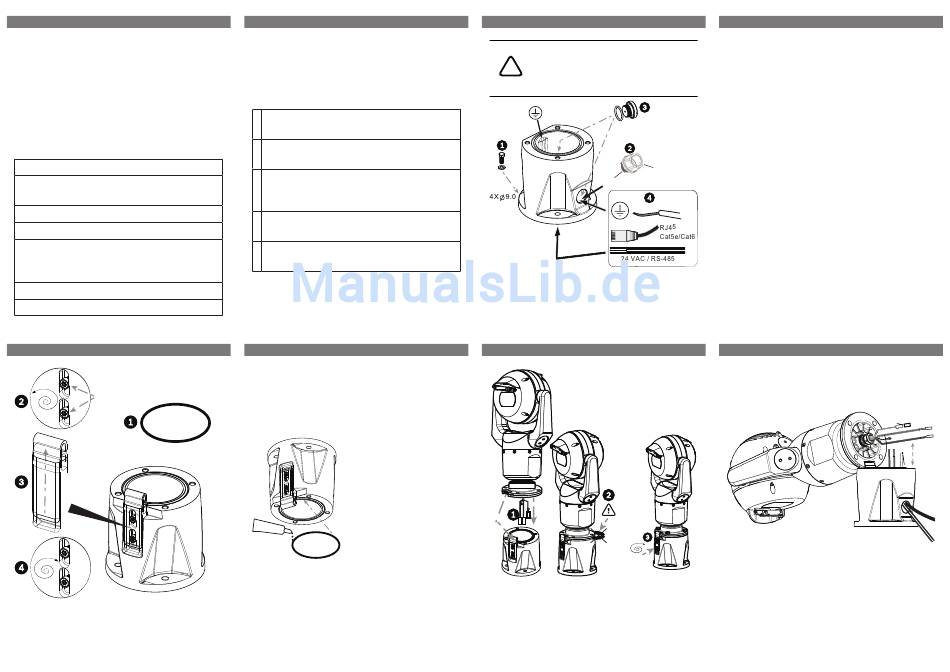

Installazione di una telecamera MIC7000
su un adattatore DCA
La cerniera consente agli installatori di bloccare
temporaneamente la telecamera MIC7000 du-
rante l'installazione per facilitare il collegamento
dei cavi e dei fili prima del fissaggio finale dei
bulloni.
Elenco dei componenti
1 MIC DCA a cerniera (MIC-DCA-Hx)
4 bulloni esagonali in acciaio inossidabile, M8 x
20
4 rondelle piatte in acciaio inossidabile, M8
1 O-ring, 80 mm x 3 mm
1 adattatore per condotti (maschio M25 femmi-
na da 3/4" NPT) (Disponibile solo nelle regioni
specifiche.)
1 tappo di chiusura, M25 x 1,5 mm, con O-ring
1 Guida all'installazione rapida
5 |
T25 Torx
2x
2 |
Strumenti aggiuntivi richiesti
1 Cacciavite Torx, T25, per allentare e serrare i
bulloni del gancio
1 Chiave/cacciavite per serrare i bulloni M8 (in
dotazione) e fissare la telecamera sul DCA
1 Chiave/cacciavite per serrare i bulloni fornito
dall'utente (diametro massimo M8 o 5/16") e
fissare il DCA nella posizione di montaggio
1 Cacciavite Phillips per collegare il cavo di mes-
sa a terra
* * (Opzionale) grasso MOLYKOTE® 111, pro-
dotto da Dow Corning, per l'O-ring principale
6 |
2. Inserire O-ring (elemento 1). Allentare le viti
Torx con due (2) giri (elemento 2). Far scorrere
il gancio verso l'alto (elemento 3). Serrare i bul-
loni per bloccare momentaneamente il gancio
(elemento 4).
3. Per l'installazione in posizione capovolta, ap-
plicare una piccola quantità di grasso sull'O-ring
principale, in modo da bloccarlo in posizione.
3 |
Avvertenza!
Accertarsi di non danneggiare la verni-
!
ce sull'alloggiamento della telecamera o
sulla staffa.
3/4" NPT
M25
1. Collegare il DCA alla posizione di montaggio
utilizzando l'hardware fornito dall'utente (ele-
mento 1). Bosch consiglia di utilizzare bulloni e
rondelle in acciaio inossidabile. Collegare il con-
7 |
4.3 N m
(38 in. lb)
4. Inserire i cavi nel DCA e posizionare contem-
poraneamente il perno della base telecamera
sotto il gancio (1). Non schiacciare i cavi (ele-
mento 2). Far scorrere il gancio verso il basso
4 |
duttore o i pressacavi fornito dall'utente al foro
laterale o inferiore. Se necessario, utilizzare l'a-
dattatore per condotti in dotazione (da M25 ma-
schio a NPT femmina da 3/4") (elemento 2). Co-
prire il foro non utilizzato (elemento 3). Far pas-
sare i cavi nel DCA (elemento 4).
8 |
per fissare il perno della telecamera. Serrare
completamente i bulloni del gancio (elemento
3).
5. Inclinare con cautela la telecamera verso un
lato, con il perno posizionato sotto il gancio.
Nota: rischio di danni alla telecamera. Posizio-
nare la telecamera assicurandosi di non farla
ruotare inavvertitamente ed evitare che la testa
urti contro superfici oppure oggetti.
Effettuare i collegamenti elettrici adeguati.
