Bosch MIC7000 Handbuch Seite 25

1 |

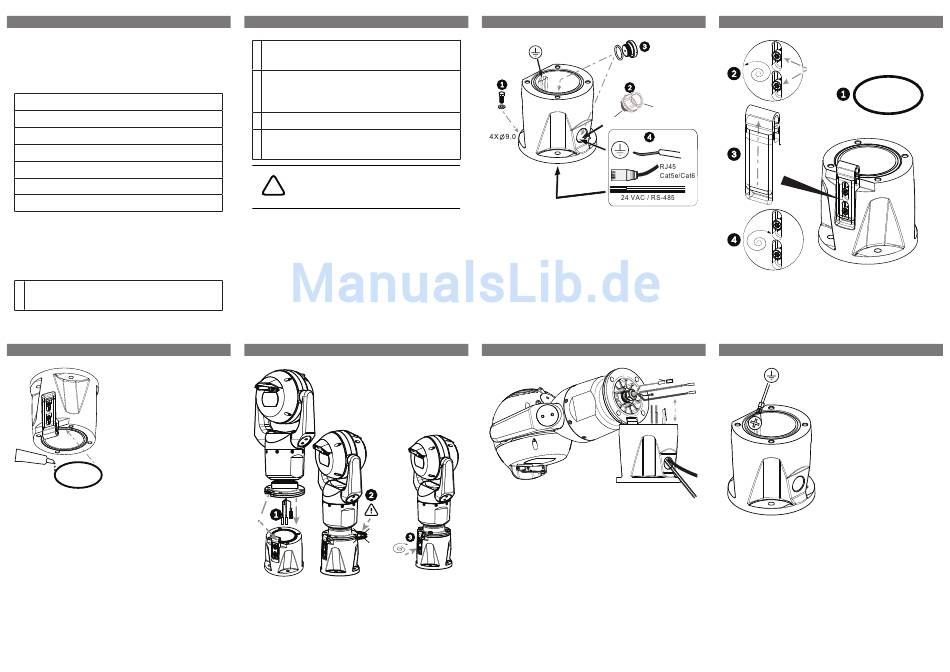

Montera en MIC7000 kamera på en
gångjärnsförsedd DCA
Artikellista
1 ()
4 sexkantbultar av rostfritt stål, M8 x 20
4 plana brickor av rostfritt stål, M8
1 , 80 mm x 3 mm
1 ()
1 blindplugg, M25 x 1,5 mm, med
1
Extra verktyg krävs
1 Torxnyckel, T25, för att lossa och dra åt
krokbultarna
5 |
3. För upp- och nedvänd montering, stryk på en
liten mängd fett på den primära för att hålla den
på plats.
2 |
1 Nyckel/skruvbit för att säkra M8-bultar
(medföljer) för att montera kameran på DCA:n
1 Nyckel/skruvbit för att säkra bultar (max M8
eller 5/16-tums diameter) för att montera
DCA :n på monteringsplatsen
1 Phillips skruvmejsel för att fästa jordkabel
* * (Extra) MOLYKOTE® 111 fett [från Dow
Corning] för primär
Varning!
!
Se till att inte skada lacken på
kamerahuset eller fästet.
6 |
4.3 N m
(38 in. lb)
4. Placera ledningar i DCA:n när kamerans
basstift placeras under kroken (del 1). Undvik
att klämma ledningarna! (del 2). Skjut ned
kroken för att säkra kamerastiftet. Dra åt
krokbultarna helt (del 3).
3 |
3/4" NPT
M25
1. Sätt DCA på monteringsplatsen med hårdvara
(del 1). (Bosch rekommenderar rostfria
stålbultar och -brickor.) Sätt dit kabelrör eller
boxar på sido- eller bottenhålet. Om tillämpligt,
använd medföljande kabelrörsadapter (hane
M25 till hona 3/4-tums NPT) (del 2) om
nödvändigt. Plugga oanvänt hål (del 3). Dra
kablar in i DCA (del 4).
7 |
5. Luta kameran försiktigt åt sidan med stiftet
under kroken.
Obs: Risk för att skada kameran! Sätt kameran
på plats; låt den inte falla i upp- och nedvänt
läge av sig själv och låt inte huvudet slå i någon
yta eller något föremål!
Utför de elektriska anslutningarna.
4 |
T25 Torx
2x
2. Sätt in (del 1). Lossa Torxbultarna två (2) varv
(del 2). Skjut upp kroken (del 3). Dra fast
bultarna för att hålla fast kroken tillfälligt (del
4).
8 |
6. Skruva den gröna JORD-ledningen från
kamerabasen till jordhålet på insidan av DCA
väggen. Om DCA:n inte är monterad på jordad
yta, fäst jordad ledning (del 4 i steg 1) på
samma anslutningspunkt.
