1 |

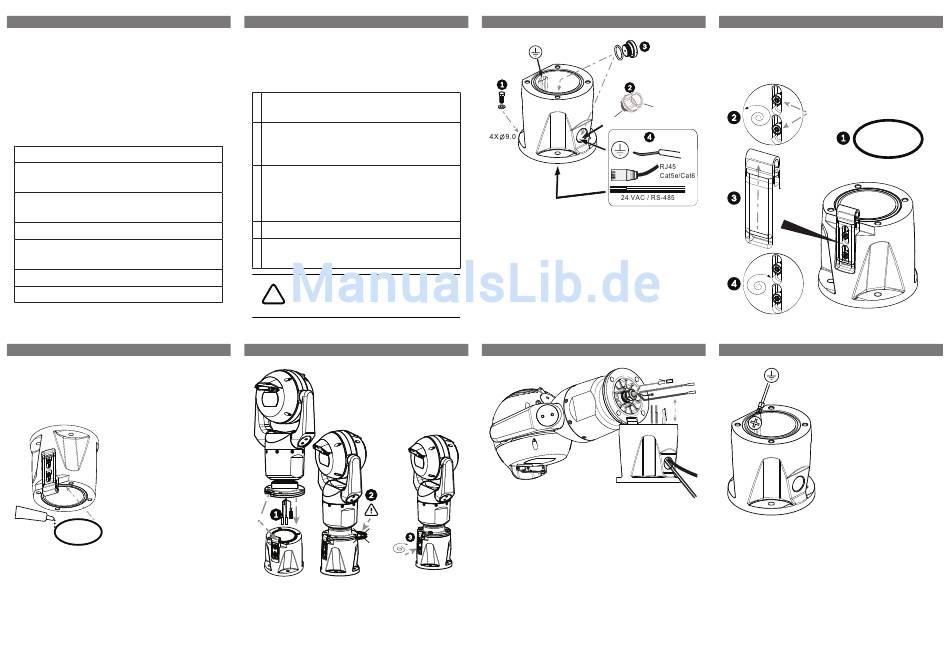

Asenna MIC7000-kamera saranoituun
DCA:han
Saranan avulla asentajat voivat "ripustaa"
MIC7000-kameran tilapäisesti asennuksen
aikana, jotta kaapelit ja johdot on helpompi
kytkeä ennen viimeisten pulttien asennusta.
Osaluettelo
1 MIC saranoitu DCA-kiinnike (MIC-DCA-Hx)
4 ruostumattomasta teräksestä valmistettua
kuusiopulttia, M8 x 20
4 ruostumattomasta teräksestä valmistettua
aluslevyä, M8
1 O-rengas, 80 mm x 3 mm
1 putkenkiinnitin (M25 uros 3/4 tuuman naaras-
NPT:hen) (Saatavilla vai tietyillä alueilla.)
1 suojatulppa, M25 x 1,5 mm, ja O-rengas
1 Pika-asennusopas
5 |
2. Aseta O-rengas (kohde 1). Löysää Torx-
pultteja kaksi (2) kierrosta (kohde 2). Liu'uta
koukku ylös (kohde 3). Kiristä pultit siten, että
koukku pysyy väliaikaisesti paikoillaan (kohde 4).
3. Levitä käänteisessä asennuksessa pieni määrä
rasvaa ensisijaiseen O-rengas, jotta se pysyy
paikoillaan.
2 |
Muut tarvittavat työkalut
1 Torx-ruuvitaltta T25 hakapulttien löysäämiseen
ja kiristämiseen
1 Avain/taltta mukana toimitettujen M8-pulttien
kiinnittämiseen asennettaessa kamera
DCA:han
1 Avain/taltta pulttien (käyttäjän toimittama)
(korkeintaan M8 tai halkaisija 5/16")
kiinnittämiseen asennettaessa DCA
asennuspaikkaansa
1 Ristipääruuvitaltta maajohdon kiinnittämiseen
* * (Valinnainen) MOLYKOTE® 111 -rasva [Dow
Corning], ensisijainen O-rengas
Varoitus!
!
Varmista, ettei kameran kotelon tai
kiinnityksen maali vaurioidu.
6 |
4.3 N m
(38 in. lb)
4. Aseta johdot DCA:han, kun sijoitat kameran
pohjatappia koukun alle (kohde 1). Estä johtojen
puristuminen! (kohde 2). Liu'uta koukku alas
siten, että kameran tappi kiinnittyy paikoilleen.
Kiristä koukun pultit hyvin (kohde 3).
3 |
3/4" NPT
M25
1. Kiinnitä DCA asennuspaikkaan
kiinnitystarvikkeilla (käyttäjän toimittama)
(kohde 1). (Bosch suosittelee käytettäväksi
ruostumattomasta teräksestä valmistettuja
pultteja ja aluslevyjä.) Kiinnitä kanava tai holkit (
käyttäjän toimittama) sivu- tai alareikään. Käytä
tarvittaessa mukana toimitettua kanavasovitinta
(urospuolinen M25 naaraspuoliseen 3/4 tuuman
7 |
5. Kallista kameraa varovasti sivulle tappi koukun
alla.
Huomautus: Kamera saattaa vaurioitua! Tue
kameraa sen asettuessa paikalleen: älä anna
kameran pudota kääntyneeseen asentoon äläkä
anna kameran pään iskeytyä mihinkään!
Tee asianmukaiset sähköliitännät.
4 |
NPT:hen) (kohde 2). Aseta tulppa
käyttämättömään reikään (kohde 3). Reititä
kaapelit DCA:han (kohde 4).
T25 Torx
2x
8 |
6. Ruuvaa kameran jalustan vihreä
maadoitusjohto DCA:n sisäseinämän
maadoitusreikään. Jos DCA:ta ei ole asennettu
maadoitetulle pinnalle, kiinnitä käyttäjän
toimittama maajohto (kohde 4 vaiheessa 1)
samaan kytkentäkohtaan.
