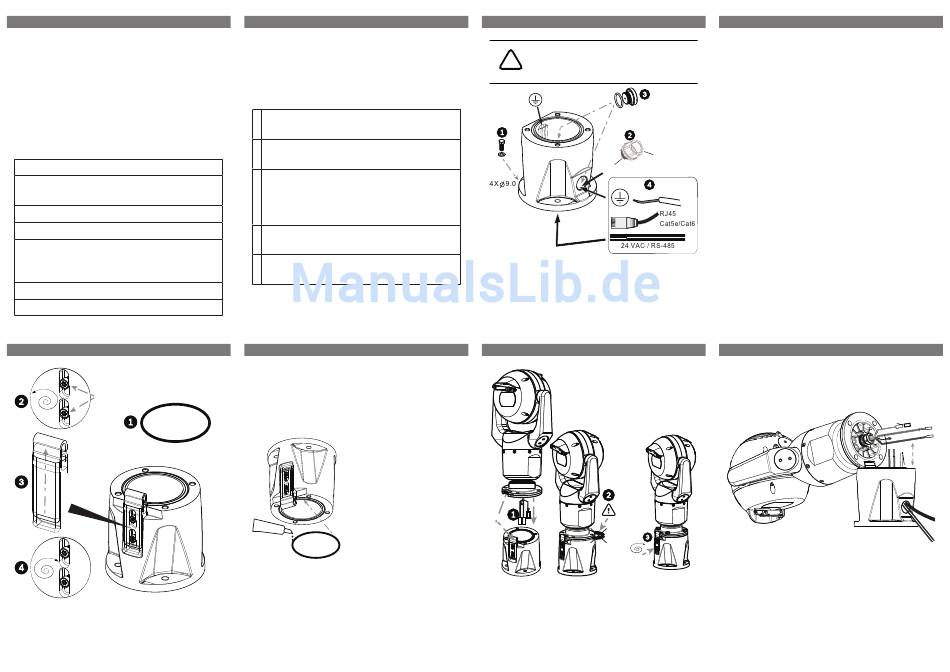

Instalar uma câmara MIC7000 num DCA
articulado
A articulação permite aos instaladores
"suspender" a câmara MIC7000
temporariamente durante a instalação para
facilitar a ligação dos cabos antes de serem
instalados os parafusos finais.
Lista de peças
1 DCA articulado MIC (MIC-DCA-Hx)
4 parafusos de cabeça sextavada em aço
inoxidável, M8 x 20
4 anilhas lisas em aço inoxidável, M8
1 O-ring, 80 mm x 3 mm
1 adaptador de cablagem (macho M25 a fêmea
NPT de 3/4") (Disponível apenas em regiões
específicas.)
1 passa cabos, M25 x 1,5 mm, com O-ring
1Guia de instalação rápida
5 |
T25 Torx
2x
2 |
Ferramentas adicionais necessárias
1 Chave Torx, T25, para desapertar e apertar os
parafusos do gancho
1 Chave para fixar parafusos M8 (fornecidos)
para montar a câmara no DCA
1 Chave para fixar os parafusos fornecido pelo
utilizador (M8 ou 5/16" de diâmetro no
máximo) para montar o DCA no local de
montagem
1 Chave de parafusos Phillips para fixar o fio de
ligação à terra
* *(Opcional) massa lubrificante MOLYKOTE®
111 [da Dow Corning] para o O-ring principal
6 |
2. Insira o O-ring (item 1). Desaperte os
parafusos Torx duas (2) voltas (item 2). Faça
deslizar o gancho para cima (item 3). Aperte os
parafusos para manter o gancho fixo de modo
temporário (item 4).
3. Para instalações na posição invertida, aplique
uma pequena quantidade de massa lubrificante
ao O-ring principal para o manter fixo.
3 |
Aviso!
!
Cuidado para não danificar a pintura da
caixa da câmara ou do suporte.
3/4" NPT
M25
1. Fixe o DCA no local de montagem utilizando o
hardware fornecido pelo utilizador (item 1). (A
Bosch recomenda parafusos e anilhas em aço
inoxidável.) Fixe a cablagem ou os bucins
fornecido pelo utilizador no orifício lateral ou
7 |
4.3 N m
(38 in. lb)
4. Coloque os fios no DCA enquanto posiciona o
pino da base da câmara sob o gancho (item 1).
Evite entalar os fios! (item 2). Faça deslizar o
4 |
inferior. Se aplicável, utilize o adaptador de
cablagem fornecido (macho M25 a fêmea 3/4
pol. NPT) (item 2) se necessário. Tape o orifício
não utilizado (item 3). Encaminhe os cabos para
o DCA (item 4).
8 |
gancho para baixo para fixar o pino da câmara.
Aperte totalmente os parafusos do gancho (item
3).
5. Incline cuidadosamente a câmara para o lado
com o pino sob o gancho.
Nota: risco de danos na câmara! Coloque
cuidadosamente a câmara na devida posição;
tenha cuidado para que a mesma não caia
inadvertidamente na posição de rotação e para
que a cabeça não embata em nenhuma
superfície ou objecto!
