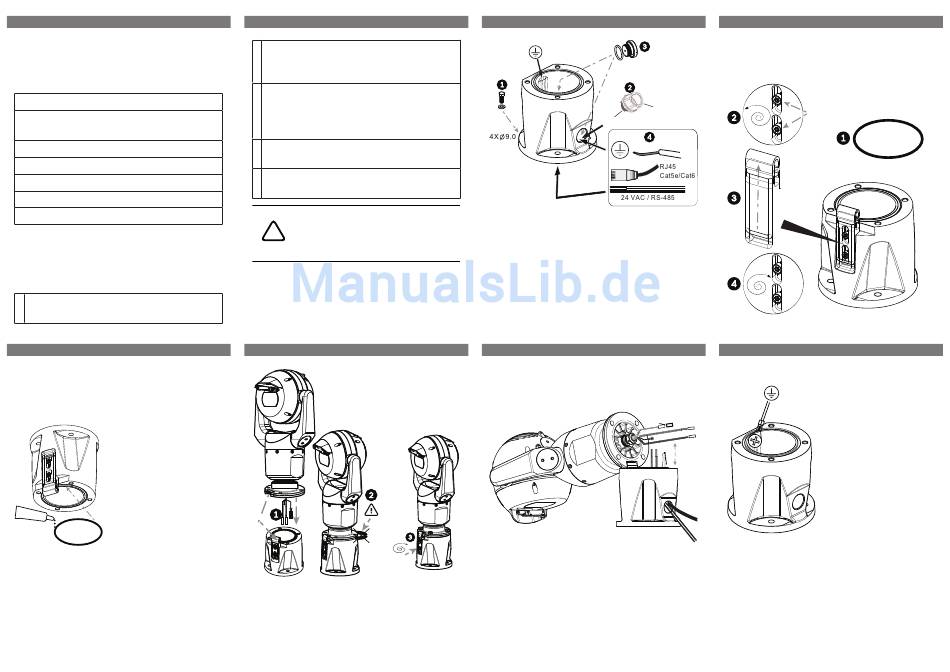

Montaż kamery MIC7000 na uchylnym
głębokim przepuście kablowym
Lista części
1 ()
4 śruby ze stali nierdzewnej z łbem sześciokąt-
nym, M8 × 20
4 podkładki ze stali nierdzewnej, M8
1 , 80 × 3 mm
1 ()
1 zaślepka, M25 × 1,5 mm; z pierścieniem
1
Dodatkowe niezbędne narzędzia
1 Śrubokręt z końcówką Torx, T25, do wykręca-
nia i wkręcania śrub haka
5 |
2. Wsunąć pierścień (element 1). Poluzować śru-
by typu Torx o dwa (2) obroty (element 2). Prze-
sunąć hak do góry (element 3). Dokręcić śruby,
aby tymczasowo przytrzymały hak (element 4).
3. W przypadku instalacji odwróconej nałożyć
niewielką ilość smaru na główny pierścień , aby
pozostał na miejscu.
2 |
1 Klucz/śrubokręt do przykręcania śrub M8 (w
zestawie) w celu zamontowania kamery na
głębokim przepuście kablowym
1 Klucz/śrubokręt do przykręcania śrub (maks.
średnica M8 lub 5/16") w celu zamocowania
głębokiego przepustu kablowego w miejscu
montażu
1 Śrubokręt krzyżakowy do podłączenia przewo-
du uziemiającego
* * (Opcjonalnie) Smar MOLYKOTE® 111 [firmy
Dow Corning] do głównego pierścienia
Ostrzeżenie!
Uważać, aby nie uszkodzić powłoki la-
!
kierniczej obudowy kamery i uchwytu
montażowego.
6 |
4.3 N m
(38 in. lb)
4. Wsunąć przewody do głębokiego przepustu
kablowego, jednocześnie umieszczając zatrzask
podstawy kamery pod hakiem (element 1). Nale-
ży uważać, aby nie ścisnąć kabli! (element 2).
3 |
3/4" NPT
M25
1. Przymocować głęboki przepust kablowy w
miejscu montażu za pomocą osprzętu (elemen-
t 1). (Firma Bosch zaleca stosowanie śrub i pod-
kładek ze stali nierdzewnej.) Przymocować prze-
pust do otworu z boku lub na dole. W stosow-
nych przypadkach użyć dołączonego do zestawu
adaptera przepustu kablowego (NPT męski M25
na żeński 3/4") (element 2). Zaślepić niewyko-
7 |
Przesunąć hak w dół, aby zabezpieczyć zatrzask
kamery. Dokręcić do końca śruby haka (elemen-
t 3).
5. Ostrożnie pochylić kamerę w bok, kiedy za-
trzask będzie znajdować się pod hakiem.
Uwaga: ryzyko uszkodzenia kamery! Ustawić
kamerę w żądanej pozycji; uważać, aby kamera
nie znalazła się bez nadzoru w pozycji odwróco-
nej lub aby jej głowica nie uderzyła w żadną po-
wierzchnię ani przedmiot!
4 |
rzystany otwór (element 3). Wprowadzić prze-
wody do głębokiego przepustu kablowego (ele-
ment 4).
T25 Torx
2x
8 |
Podłączyć odpowiednie połączenia elektryczne.
6. Przykręcić zielony przewód masy do podstawy
kamery i otworu styku masy na wewnętrznej
ścianie głębokiego przepustu kablowego. Jeśli
głęboki przepust kablowy nie został zamontowa-
ny na uziemionej powierzchni, przymocować
przewód masy (element 4 w kroku 1) do tego sa-
mego punktu połączenia.
