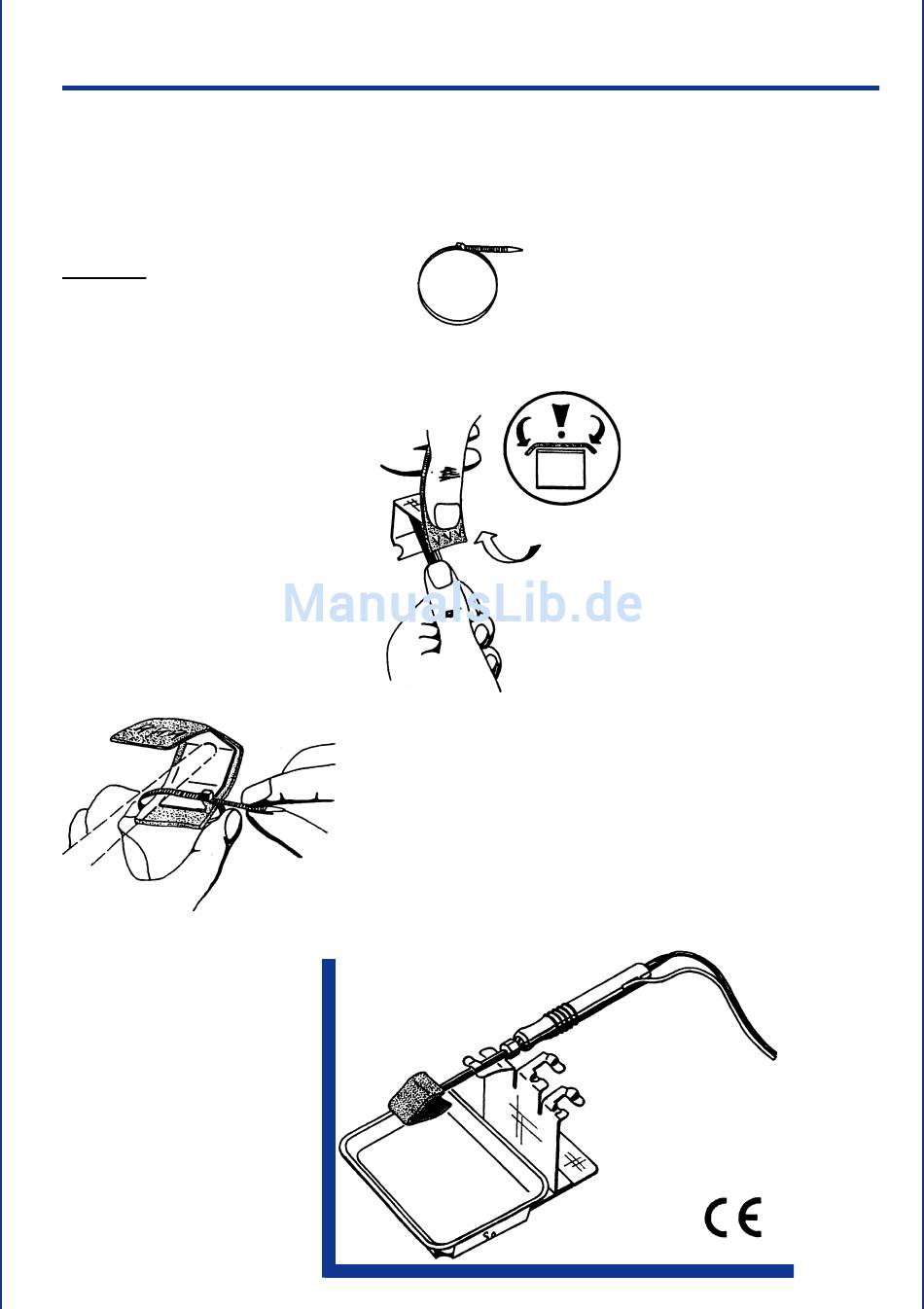

Schritt 3: Montage der Glasfaserbänder
Vorgängig mitgelieferter Kabelbinder zu einem Ring formen und einige wenige Raster einführen. Bereit legen.
Glasfaser wie auf der Zeichnung in die drei Zacken einhaken. Bei massiver Nahtüberhöhung können zweilagige Versionen
aus zwei einfachen Bänder, bez. durch umfalten ein Band von doppelter Länge sehr hilfreich sein. Hier ist im Prinzip bei der
Montage gleich zu verfahren.
Vorsichtig:
Zacken sind scharf.
Schritt: 1 Kabelbinder Schlaufe !
Nach dem Umfalten über den
Elektrodenkörper, bereitgelegten
Kabelbinder über Band und Blech
schieben bis auf Höhe der Einbuch-
tungen. Der Kopf des Kabelbinders
muss innerhalb des Elektroden-
körpers liegen. Nun den Binder fest-
ziehen und darauf achten, dass er
in die beiden Aussparungen zu lie-
gen kommt. Ueberschüssigen
Kabelbinder abschneiden.
Schritt: 2 Glasfaserband über
Zacken festklemmen !
Schritt: 3 Kabelbinder fest zurren!
Schritt: 4 Fertig !
Seite 4
