Montageanleitung und Anwendung:

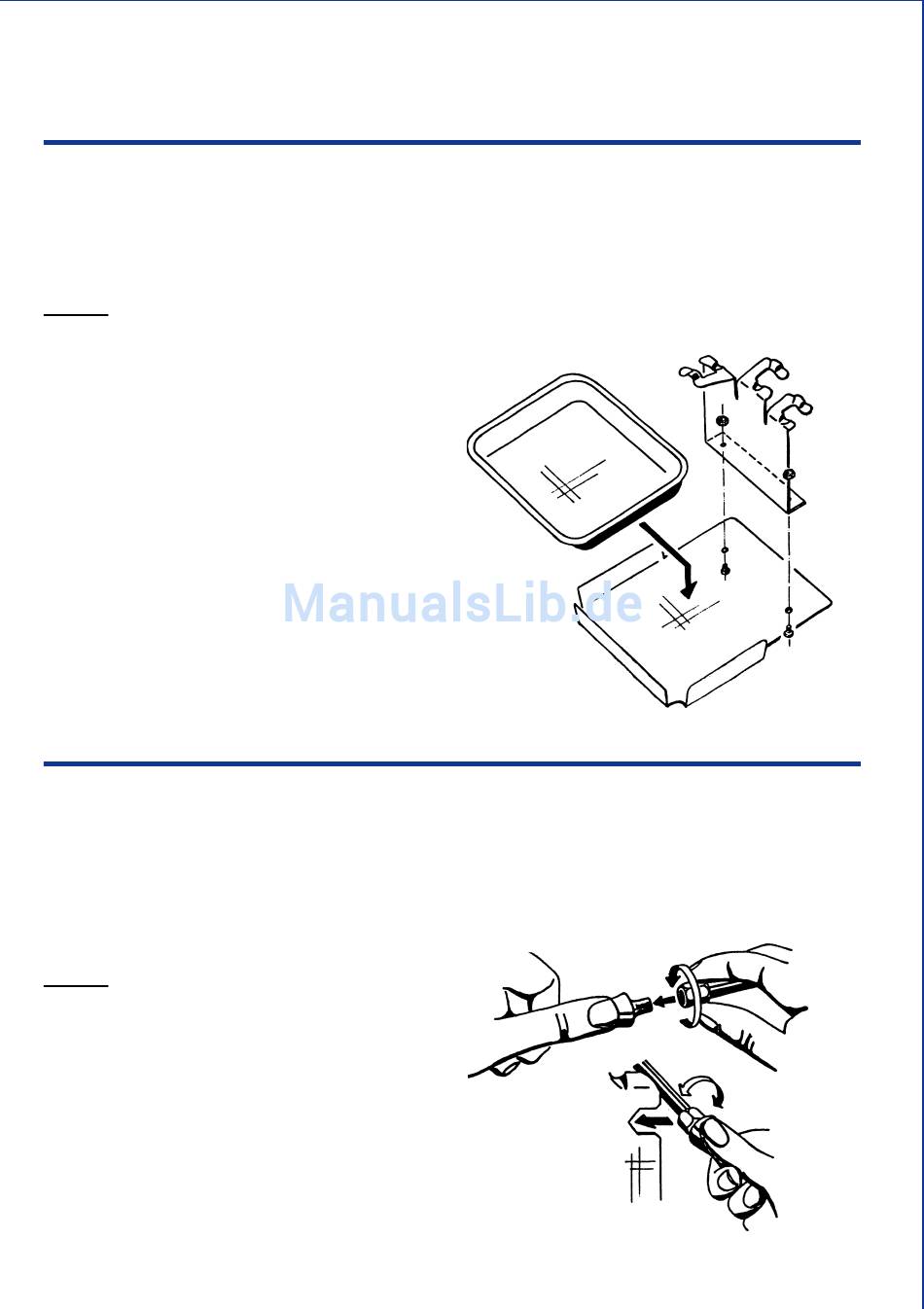

Schritt 1: Montage der Station
Nehmen Sie das Bodenblech in die Hand und führen Sie von unten eine der mitgelieferten M4x 8 Zylinderschraube in eine
der Bohrungen ein. Richten Sie den Griffhalter gemäss Zeichnung aus, führen Sie die Schraube durch und ziehen die M4
Stopmutter oben von Hand leicht an. Nun montieren Sie die zweite Schraube mit Mutter. Mittels Schraubenzieher Nr. 4 und
Schlüssel Nr. 7 ziehen Sie die Schrauben nach dem seitlichen bündigen, ausrichten an.
Wichtig:
Die Schraubenköpfe müssen unten, gemäss Zeichnung, an der Station liegen, sonst droht ein
Systemkurzschluss !
Legen Sie nun die Auffangschale in die vorbereitete Aufnahme.
Die Benutzung der Station ist auf der Titelseite dieser
Betriebsanleitung dargestellt. Die zwei leeren
Aufnahmen dienen zum Parken von
zwei zusätzlichen Elektroden
über dem Tropfbehälter.
Schritt: 2 Montage der Standardelektrode am Griff:
Sie haben mit dem Grundset die Standardelektrode erhalten. Diese deckt einen grossen Einsatzbereich ab und ist zur
Reinigung von Flach- und Kehlnähten ausgelegt. Zusätzlich haben sie die Möglichkeit eine Vielzahl von speziellen Elekroden
zu montieren. Alle Elektroden werden mit einer Norm-Ueberwurfmutter, Schlüsselweite 15 mm, am Systemgriff (Pen)
festgeschraubt. Sie benötigen in der Regel keinen Gabelschlüssel, an der Station befindet sich rechts, eine Aussparung die
den Schlüssel ersetzt.
Mutter nur leicht anziehen.
Wichtig:
Hinweis: Eine zusätzliche Dichtung, zwischen
Elektrode und Griff eingelegt, verhindert
ein Verdrehen, besonders wenn die
Elektrode stark asymmetrisch
belastet wird.
Seite 3
