Einbau und Installation der Karte APCIe-7xx0
Unter „Settings" können Sie je nach verwendeter Schnittstelle den Übertragungsstandard anpassen
(Beispiel unter Windows 2000).

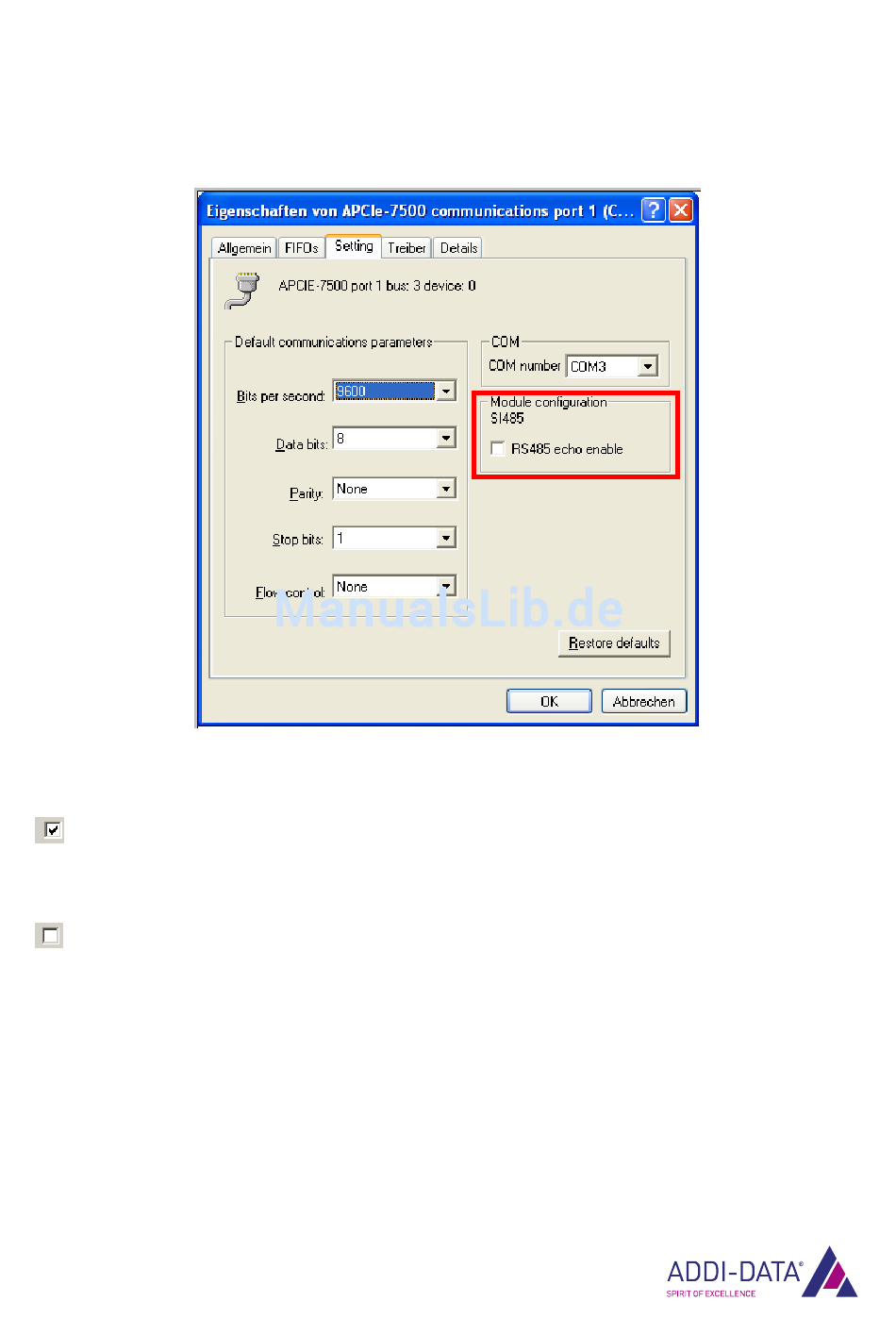

Abb. 3-19: Einstellungsbeispiel: RS485

RS 485 echo enable zur Steuerung des Empfängers bei der RS485-Halbduplex-Kommunikation:
Häkchen gesetzt:
Während Daten von der Karte zur Peripherie gesendet werden, ist der Empfänger auf der Karte
freigeschaltet.
kein Häkchen gesetzt:
Während Daten von der Karte zur Peripherie gesendet werden, ist der Empfänger auf der Karte
gesperrt.
