Einbau und Installation der Karte APCIe-7xx0

3.3.4 TTY (20 mA Stromschleife)

Aktiv/passiv
Wenn ein Sender und ein Empfänger miteinander kommunizieren, muss einer der beiden den Strom
liefern.
Liefert der Sender den Strom, so ist dieser aktiv. Der Empfänger ist in diesem Fall passiv.
Wenn der Empfänger den Strom liefert, ist dieser aktiv und der Sender passiv.

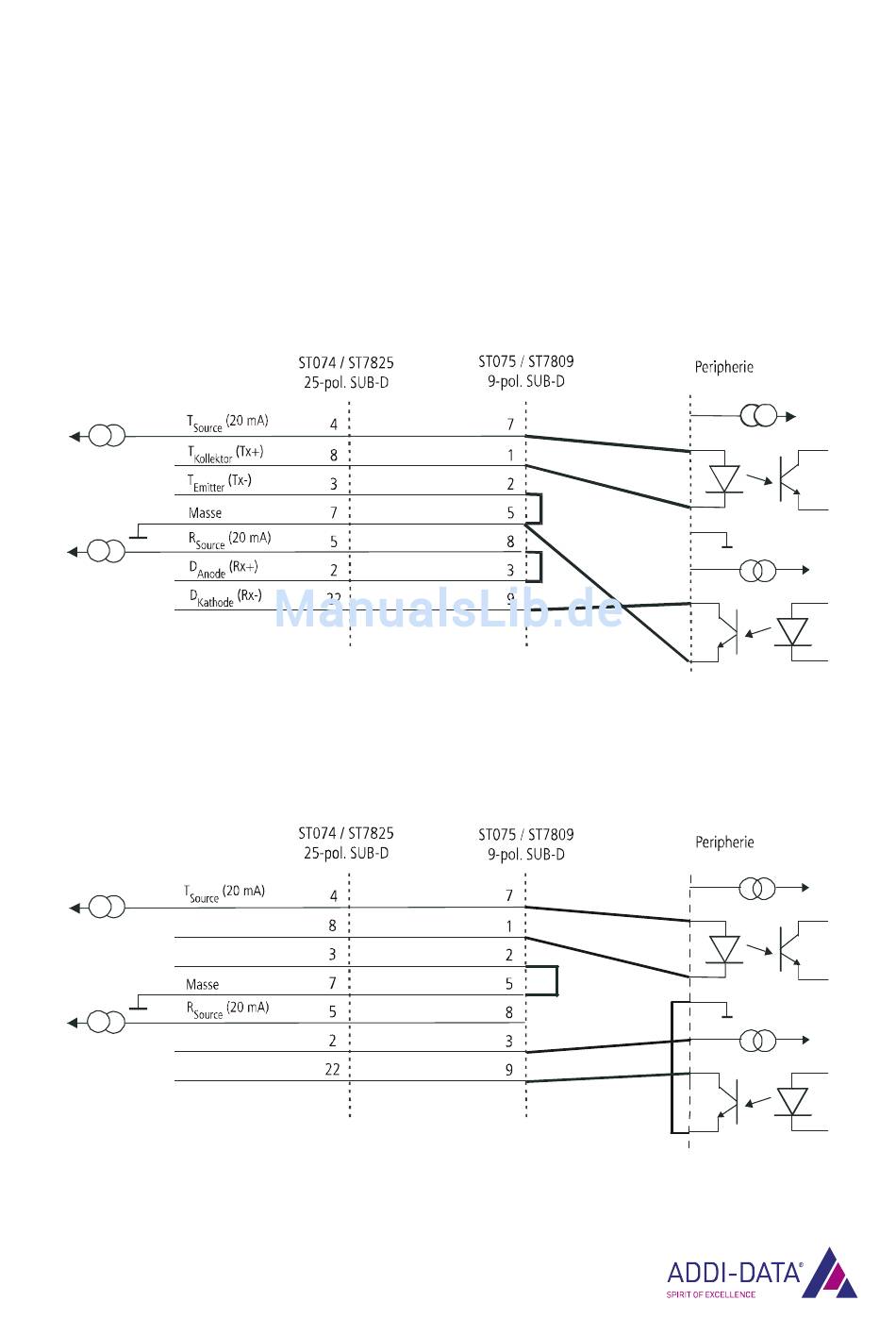

Abb. 3-14: Aktiv senden/aktiv empfangen

Abb. 3-15: Aktiv senden/passiv empfangen
